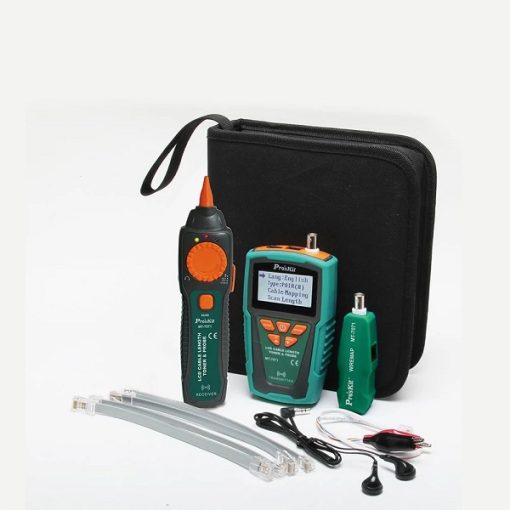

Thiết bị kiểm tra tín hiệu và dò dây cáp Proskit MT-7071

Hãng sản xuất: Proskit
Model: MT-7071
Xuất xứ: Trung Quốc
Bảo hành: 12 tháng

1. Thiết bị dò dây, kiểm tra cáp, kiểm tra chiều dài dây Proskit MT7071
Chiều dài cáp có thể đo: khoảng 1200m
Chính xác: ±3%
Đơn vị: ft, yard, m
Đo chiều dài không cần kết nối thiết bị đầu cuối.
2. Thông số hiệu chuẩn:
Có thể kiểm tra được chiều dài dây đoạn cáp.
Hiệu chuẩn thiết lập từ 1 – 7
3. Khả năng dò lên đến 3km
Dò dây được báo tín hiệu bằng âm thanh thông qua bộ dò kết nối trực tiếp với thiết bị hoặc router.
4. Hệ thống dây và trình trạng
Hiển thị kết quả các line trong hệ thông dây cáp.
Hiển thị tình trạng kết nối
Hỗ trợ tối đa 8 line
5. Kiểm tra điện áp không tiếp xúc
Kiểm tra được điện áp trong khoảng 90 – 1000V, đảm bảo an toàn điện tắt trước khi thi công.

Thông số kỹ thuật Proskit MT-7071

1. Thiết bị phát

Dạng cáp: RJ45 (Cat5, 5e, 6, 7) UTP/STP, RJ11/12 cáp điện thoại Cat3 (2/4/6 pin), Coaxial, cáp bình thường.
Chế độ kiểm tra: Cấp tần số 1KHz tại 1 đầu dây dò dây xuyên suốt báo tín hiệu. Thể hiện sơ đồ mạng (mạng liên tục,ngắn mạch, mạch hở, sai dây, chéo dây) và chiều dài đoạn hở
Công nghệ đo: Phương pháp điện dung
Khoảng cách đo tối đa: 1200 m (4000 ft/1300yard)
Khoảng cách tối thiểu: Nhiều lõi: 1m/3ft, Cáp khác: 1.25m/ 4ft
Độ chính xác kiểm tra khoảng cách: ± 3.0 % (± 0.5 mét/ ± 1.5ft/ ± 0.5 yard)
Chính xác hiệu chuẩn kiểm tra khoảng cách: ± 3.0 % (± 0.5 mét/ ± 1.5ft/ ± 0.5 yard) cáp thông thường > 10 mét.
Phân giải và đơn vị kiểm tra: 0.1 mét/ft/yard, tỷ lệ: 1~3 giây/thời điểm.
Bộ nhớ và thông số: 1 đến 7 lần, cho phép ghi đè khi kiểm tra mới
Khoảng cách truyền dẫn và sơ đồ cáp (tối đa): ≥ 3km (1Khz) và 300m
Sơ đồ cáp và chỉ dẫn: LCD 1 đến 8 và Ground
Các chức năng khác: Kiểm tra liên tục/ test line/ Router test/ Điện áp bảo vệ AC 60V/ DC 48V, tự động tắt máy, hiển thị pin yếu.
Kích thước: 138 x 80 x 35 mm

2. Thiết bị nhận

Chỉ báo tín hiệu: 1Khz, 1 Led và chuông báo, hỗ trợ kết nối tai nghe.
NCV & Led chiếu sáng: 1 Led (AC 90 ~ 1000V) và 1 Led chiếu sáng.
Kích thước: 198 x 45 x 33 mm

3. Thiết bị từ xa

Số lượng đi kèm: 1
Tương thích: RJ45, RJ11/12, BNC
Kích thước: 90 x 32 x 30 mm
Đi kèm phụ kiện: Dây cáp RJ45, dây cáp RJ11/12, dây cáp đầu kẹp sấu, tai nghe, túi vải.
