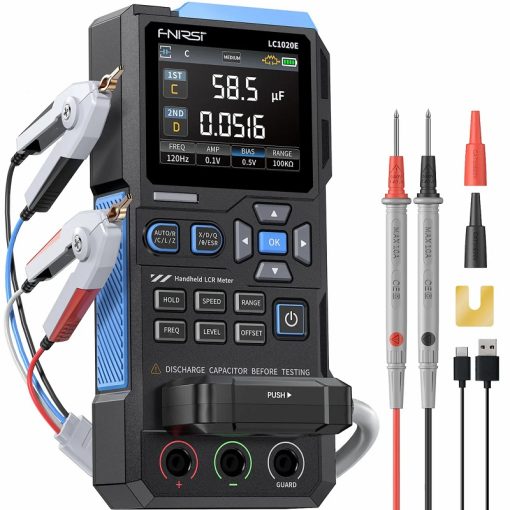

Máy đo LCR/ESR cầm tay FNIRSI LC1020E (100H,100mF,10MΩ,)

Máy đo LCR/ESR cầm tay FNIRSI LC1020E (100H,100mF,10MΩ,)

FNIRSI LC1020E là thiết bị đo LCR cầm tay độ chính xác cao, thiết kế thông minh, phù hợp cho kỹ sư, kỹ thuật viên và người dùng điện tử. Thiết bị hỗ trợ đo L/Q, C/D và R/D với mô hình nối tiếp/song song, trang bị màn hình TFT màu 2.8 inch.

Thiết bị tích hợp ngưỡng so sánh và cảnh báo âm thanh – hình ảnh, cho phép đánh giá PASS/FAIL nhanh chóng, tối ưu kiểm tra hàng loạt và kiểm soát chất lượng. Hỗ trợ tần số đo lên đến 100kHz, phù hợp phân tích linh kiện tần số cao như cuộn cảm, tụ điện và điện trở. Thiết kế nhỏ gọn, dùng pin, cho phép đo linh hoạt không cần dây nguồn.

Thương hiệu: FNIRSI
Model: LC1020E
Xuất xứ: Trung Quốc
Bảo hành: 12 Tháng

Thông số kỹ thuật LC1020E

Độ phân giải 4.5 digit, độ chính xác cơ bản 0.3%.
Hỗ trợ đo L/C/R/Z, hiển thị tham số phụ X/D/Q/θ/ESR.
Tự động nhận dạng linh kiện R/L/C.
Dải đo: R: 0–10MΩ/ L: 0–100H/ C: 0–100mF
5 tần số đo: 100Hz / 120Hz / 1kHz / 10kHz / 100kHz.
3 mức điện áp thử RMS: 0.1V / 0.3V / 0.6V.
Chức năng phân loại (Sorting) và so sánh sai số (0.1%–99.9%).
Hiển thị kết quả lọc PASS/FAIL
Tích hợp điện áp phân cực nội (Bias): 0.0V, 0.5V
Cổng đo kép: 3-terminal & 5-terminal (4-wire Kelvin).
Trở kháng đầu ra: 100Ω
Giao tiếp: USB Type-C (Virtual serial port)
Hiển thị đồng thời 2 tham số trên màn hình TFT 2.8″.
Chức năng hiệu chuẩn: Hiệu chuẩn hở mạch / ngắn mạch.
Giữ dữ liệu & ghi log kết quả đo.
Pin lithium 3.7V 3000mAh, thiết kế di động.

Độ chính xác đo

⚠ Điều kiện đo khuyến nghị

Nhiệt độ môi trường: 20℃ ± 2℃
Độ ẩm: ≤ 80%RH
Làm nóng thiết bị ≥ 30 phút trước khi đo
Thực hiện đo tại cổng test phía trước
Khuyến nghị hiệu chuẩn hở/ngắn mạch trước khi đo

Điện dung (C)

Range: 1mF–100mF

100Hz: 5% ± 5 digits
1KHz: 3% ± 5 digits
10KHz: /
100KHz: /

Range: 1uF–1mF

100Hz: 1% ± 4 digits
1KHz: 0.5% ± 5 digits
10KHz: 2% ± 5 digits
100KHz: 3% ± 4 digits

Range: 1nF–1uF

100Hz: /
1KHz: 0.3% ± 2 digits
10KHz: 0.4% ± 2 digits
100KHz: 1% ± 4 digits

Range: 1pF–1nF

100Hz: /
1KHz: 2% ± 2 digits
10KHz: 1.5% ± 2 digits
100KHz: 2% ± 4 digits

Điện cảm (L)

Range: 1H–100H

100Hz: 2% ± 5 digits
1KHz: 2% ± 5 digits
10KHz: /
100KHz: /

Range: 1mH–1H

100Hz: 0.4% ± 5 digits
1KHz: 0.3% ± 2 digits
10KHz: 0.4% ± 3 digits
100KHz: 2.5% ± 5 digits

Range: 10uH–1mH

100Hz: 3% ± 5 digits
1KHz: 0.5% ± 4 digits
10KHz: 0.5% ± 3 digits
100KHz: 1.5% ± 5 digits

Range: 1uH–10uH

100Hz: /
1KHz: 2% ± 5 digits
10KHz: 2% ± 5 digits
100KHz: 4% ± 5 digits

Điện trở (R)

Range: 1MΩ–10MΩ

100Hz: 5% ± 4 digits
1KHz: 3% ± 3 digits
10KHz: /
100KHz: /

Range: 1KΩ–1MΩ

100Hz: 0.4% ± 4 digits
1KHz: 0.2% ± 2 digits
10KHz: 0.3% ± 3 digits
100KHz: 0.6% ± 5 digits

Range: 1Ω–1KΩ

100Hz: 1.5% ± 4 digits
1KHz: 0.3% ± 2 digits
10KHz: 0.3% ± 3 digits
100KHz: 0.6% ± 5 digits

Range: 10mΩ–1Ω

100Hz: 4% ± 4 digits
1KHz: 2% ± 5 digits
10KHz: 2% ± 5 digits
100KHz: 5% ± 5 digits

Chức năng khác LC1020E

Cài đặt ngôn ngữ
Điều chỉnh độ sáng màn hình
Cài đặt âm thanh
Tự động tắt nguồn
Cài đặt hiệu chuẩn
Thông tin hệ thống

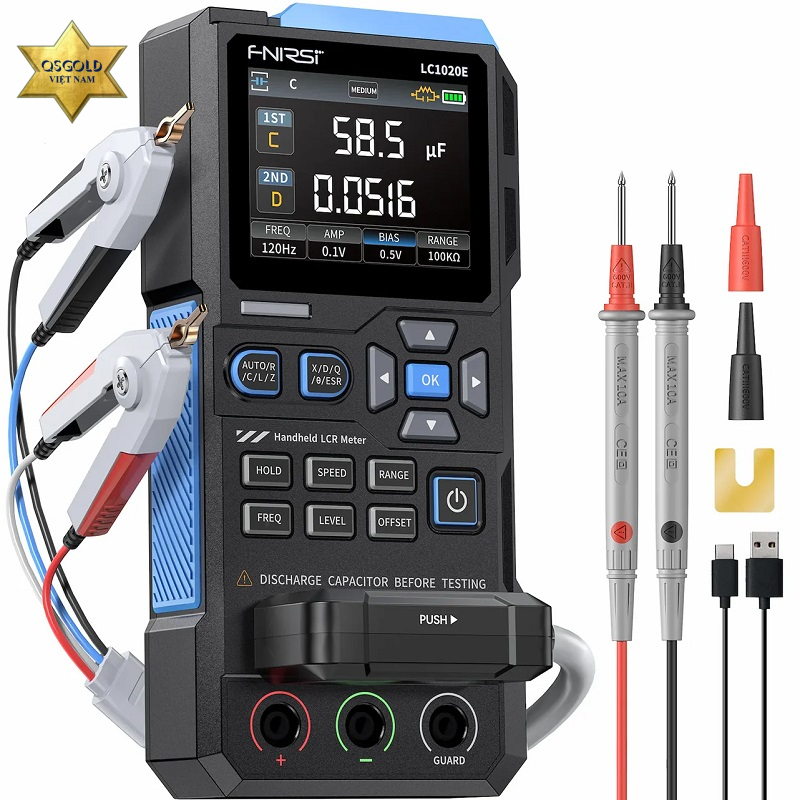

Cung cấp bao gồm:

Máy đo LCR LC1020E ×1
Cáp dữ liệu ×1
Tấm short (Shorting Plate) ×1
Kẹp Kelvin ×1
Que đo (đen ×1 + đỏ ×1)
Hướng dẫn sử dụng ×1

Catalog
