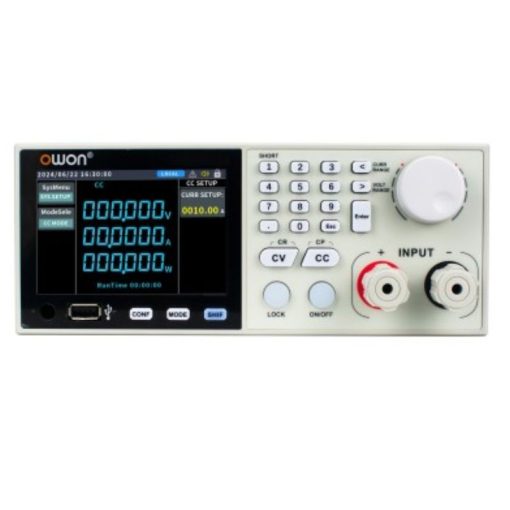

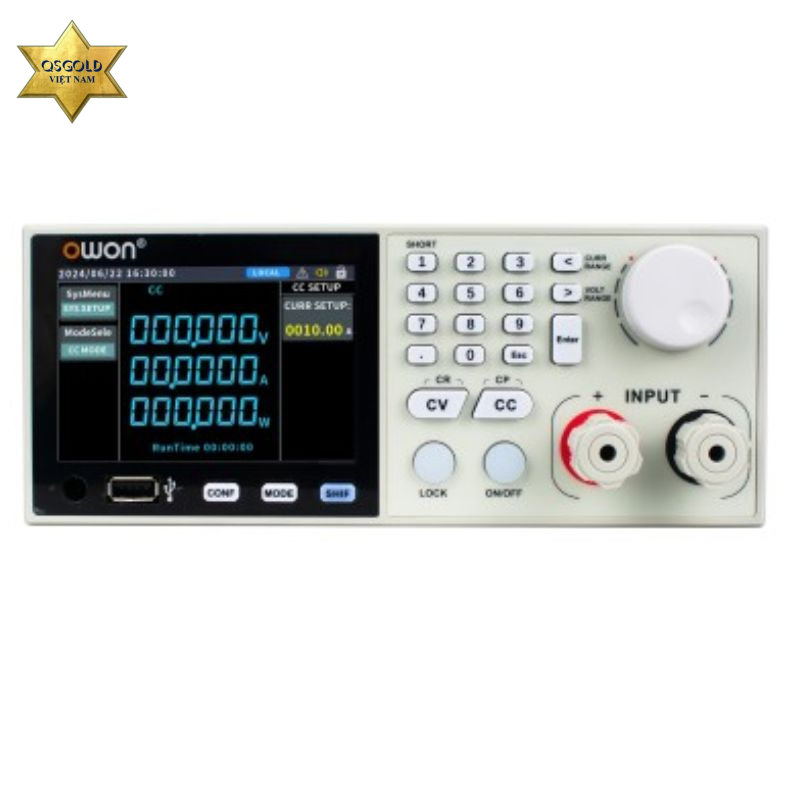

Tải điện tử DC OWON OEL8513

Tải điện tử DC OWON OEL8513 thuộc dòng sản phẩm OEL85 Series của OWON, là thiết bị tải giả lập DC lập trình chuyên nghiệp với công suất lên đến 500W, được thiết kế để kiểm tra, đánh giá và mô phỏng các điều kiện tải của nguồn điện một chiều.

Thương hiệu: OWON
Xuất xứ: Trung Quốc (China).
Bảo hành: 12 tháng
Model:OEL8513

Thông số kỹ thuật tải điện tử DC OWON OEL8513

Đầu vào định mức

• Điện áp đầu vào: 0 – 150V DC
• Dòng điện đầu vào: 0 – 40A
• Công suất định mức: 500W
• Điện áp hoạt động tối thiểu: ~1.1V @ 40A

Chế độ hoạt động tải

Chế độ tải tĩnh (Static Modes)

OWON OEL8513 hỗ trợ 4 chế độ tải cơ bản:

• CC (Constant Current): Duy trì dòng điện không đổi
• CV (Constant Voltage): Duy trì điện áp không đổi
• CR (Constant Resistance): Mô phỏng tải điện trở không đổi
• CP (Constant Power): Duy trì công suất tiêu thụ không đổi

Chế độ tải động (Dynamic Mode)

Chế độ tải động cho phép mô phỏng các thay đổi tải nhanh, phù hợp để kiểm tra khả năng đáp ứng của nguồn điện.

Thông số chế độ động:

• Tần số tải động: Lên đến 5kHz
• Độ dốc tăng/giảm dòng (Rise/Fall Slew Rate): 0.01A/ms – 2000A/ms
• Thời gian tăng/giảm tối thiểu: Khoảng 20µs

Ứng dụng trong kiểm tra:

• Nguồn switching
• Bộ sạc nhanh
• Bộ chuyển đổi DC-DC
• Pin và hệ thống lưu trữ năng lượng
• Thiết bị điện tử công suất cao

Độ phân giải đo và đọc lại

Thiết lập tải

• Độ phân giải điện áp đặt (CV): 1mV
• Độ phân giải dòng điện đặt (CC): 1mA

Giá trị đọc lại

• Độ phân giải đọc điện áp: 1mV
• Độ phân giải đọc dòng điện: 0.1mA
• Phạm vi đọc công suất: Lên đến 500W
• Độ phân giải công suất: Khoảng 10mW

Chức năng bảo vệ an toàn

OWON OEL8513 được trang bị hệ thống bảo vệ toàn diện giúp đảm bảo thiết bị hoạt động ổn định:

• OVP (Over Voltage Protection): Bảo vệ quá áp
• OCP (Over Current Protection): Bảo vệ quá dòng
• OPP (Over Power Protection): Bảo vệ quá công suất
• OTP (Over Temperature Protection): Bảo vệ quá nhiệt
• Reverse Voltage Protection: Bảo vệ đấu ngược cực

Khả năng mở rộng công suất

OWON OEL8513 hỗ trợ kết nối song song nhiều thiết bị để tăng khả năng tải:

• Số lượng thiết bị kết nối song song: Tối đa 10 thiết bị
• Tổng công suất mở rộng: Lên đến 4kW

Tính năng này phù hợp với các hệ thống kiểm tra yêu cầu công suất lớn hơn trong phòng thí nghiệm và dây chuyền sản xuất.

Màn hình và giao diện điều khiển

Màn hình hiển thị

• Loại màn hình: TFT màu
• Kích thước: 3.9 inch

Giao diện kết nối

• USB
• RS-232
• Giao thức điều khiển: SCPI

Cho phép:

• Điều khiển từ xa bằng máy tính
• Lập trình bài kiểm tra tự động
• Thu thập dữ liệu đo
• Tích hợp hệ thống kiểm thử sản xuất

Kích thước và trọng lượng

• Kích thước (L × W × D): 215 × 88 × 375 mm
• Trọng lượng: Khoảng 4.2 kg
