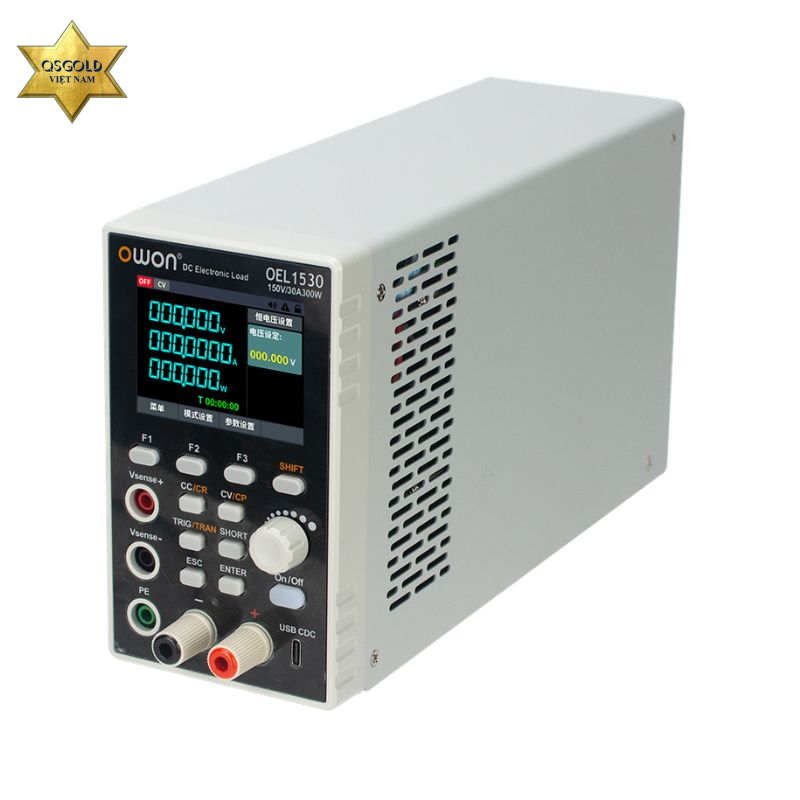

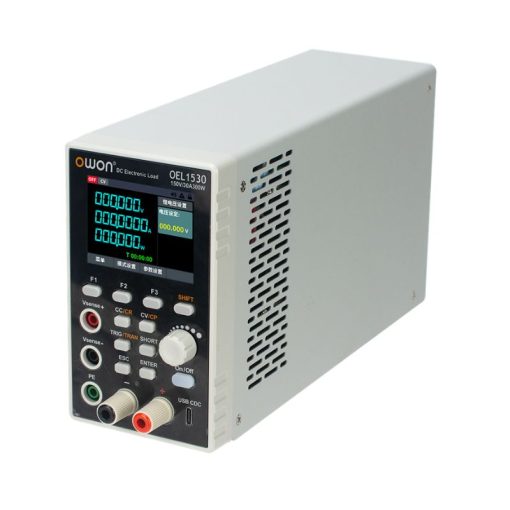

Tải điện tử DC OWON OEL1530

OWON OEL1530 là tải điện tử DC (DC Electronic Load) công suất 300W, được thiết kế để kiểm tra, đánh giá và mô phỏng tải cho các nguồn điện DC, bộ nguồn chuyển mạch, bộ sạc, pin, ắc quy và module nguồn. Thiết bị hỗ trợ đầy đủ các chế độ CC, CV, CR và CP, đáp ứng hầu hết các yêu cầu thử nghiệm trong phòng R&D, dây chuyền sản xuất, phòng QA/QC cũng như các phòng thí nghiệm điện – điện tử.

Thương hiệu: OWON
Xuất xứ: Trung Quốc (China).
Bảo hành: 12 tháng
Model:OEL1530

Thông số kỹ thuật OWON OEL1530

Thông số đầu vào

• Điện áp đầu vào: 0 – 150V
• Dòng điện đầu vào: 0 – 30A
• Công suất tải tối đa: 300W
• Điện áp hoạt động tối thiểu: 1.1V @ 30A

Chế độ điện áp không đổi (CV)

• Dải điện áp:
  • 0 – 150V
  • (một số model hỗ trợ 0 – 300V)
• Độ phân giải: 1mV
• Độ chính xác:
  • ±(0.05% giá trị đọc + 0.05% FS)

Chế độ dòng không đổi (CC)

• Dải dòng:
  • 0 – 15A
  • 0 – 20A
  • 0 – 30A (tùy model)
• Độ phân giải: 1mA
• Độ chính xác:
  • ±(0.03% giá trị đọc + 0.03% IFS)

Chế độ điện trở không đổi (CR)

• Dải điện trở:
  • 0.05Ω – 7.5kΩ
• Độ chính xác:
  • ±(0.1% giá trị đọc + 0.01%R)

Chế độ công suất không đổi (CP)

• Dải công suất:
  • 150W
  • 300W
• Độ phân giải:
  • 10mW
• Độ chính xác:
  • ±(0.1% giá trị đọc + 0.1% FS)

Chế độ tải động (CCD)

• Thời gian T1, T2:
  • 0.1ms – 50s
• Độ dốc tăng/giảm:
  • 0.01A/ms – 2000A/ms
• Thời gian tăng tối thiểu:
  • 20µs

Đọc lại điện áp

• Dải:
  • 0 – 15V / 150V
  • hoặc 0 – 30V / 300V (tùy model)
• Độ phân giải:
  • 1mV
• Độ chính xác:
  • ±(0.03% giá trị đọc + 0.05% FS)

Đọc lại dòng điện

• Dải:
  • 0 – 15A
  • 0 – 20A
  • 0 – 30A
• Độ phân giải:
  • 0.1mA
• Độ chính xác:
  • ±(0.03% giá trị đọc + 0.03% FS)

Đọc lại công suất

• Dải:
  • 150W
  • 300W
• Độ phân giải:
  • 10mW
• Độ chính xác:
  • ±(0.1% giá trị đọc + 0.1% FS)

Chức năng bảo vệ

• Bảo vệ quá công suất (OPP):
  • Kích hoạt trong 10ms
• Bảo vệ quá áp (OVP):
  • Kích hoạt trong 0.1ms
• Bảo vệ quá dòng (OCP):
  • Kích hoạt trong 0.1ms
• Bảo vệ quá nhiệt (OTP):
  • 85°C

Khả năng chịu ngắn mạch

• Chế độ CC:

  • 15A / 20A / 30A (tùy model)

• Chế độ CV:
  • 0V
• Chế độ CR:
  • 50mΩ

Chức năng kiểm tra

• Kiểm tra pin (Battery Test) (phiên bản T)
• Kiểm tra OCP (phiên bản T)
• Kiểm tra OPP (phiên bản T)

Giao tiếp

• USB
• RS-232
• RS-485
• Hỗ trợ lệnh SCPI

Nguồn cấp

• Điện áp:
  • 100 – 240VAC
• Tần số:
  • 50/60Hz

Thông số khác

• Hệ thống làm mát:
  • Quạt thông minh
• Điện áp chịu đựng giữa đầu vào và mass:
  • 1.5kVAC / 5mA
• Kích thước (D × R × C):
  • 282.9 × 84.3 × 151.15 mm
• Khối lượng:
  • ≈2.5kg
