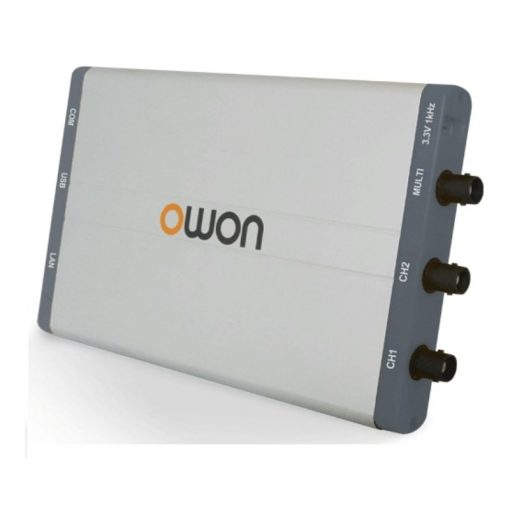

Máy hiện sóng PC OWON VDS6102A

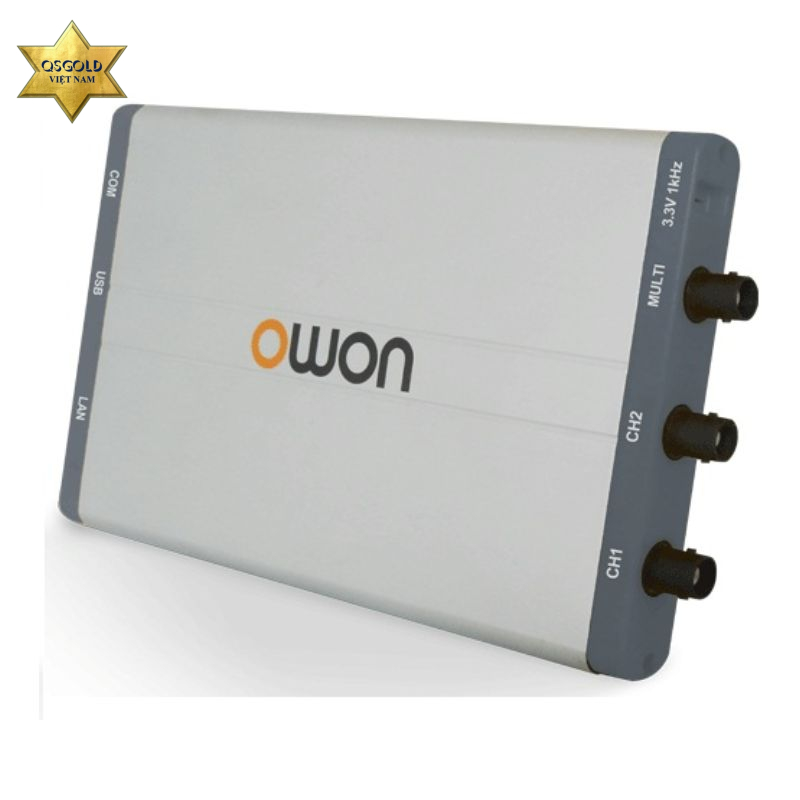

Máy hiện sóng PC OWON VDS6102A là máy hiện sóng kết nối máy tính với 2 kênh đo chính và 1 kênh phụ, hỗ trợ độ phân giải dọc 8 bit, 12 bit và 14 bit. Thiết bị có băng thông lên đến 100MHz, tốc độ lấy mẫu tối đa 1GS/s cùng bộ tạo tín hiệu tích hợp 5MHz, đáp ứng nhu cầu kiểm tra, phân tích tín hiệu điện tử và nghiên cứu trong phòng thí nghiệm.

hương hiệu: OWON
Xuất xứ: Trung Quốc (China).
Bảo hành: 12 tháng
Model:VDS6102A

Thông số kỹ thuật

Băng thông

8-bit mode 100 MHz

12-bit mode 100 MHz

14-bit mode 20 MHz

Độ phân giải dọc (A/D):  8 bits/12 bits/14 bits

Tốc độ lấy mẫu

2-CH working

8-bit mode 500 MS/s

12-bit mode 250 MS/s

14-bit mode 100 MS/s

1-CH working

8-bit mode 1 GS/s

12-bit mode 500 MS/s

14-bit mode 100 MS/s

Rise Time: ≤ 2.3 ns

Thang ngang: (s/div) 5ns/div – 100s/div, step by 1 – 2 – 5

Chế độ lấy mẫu: sample, peak detect, average

Số kênh: 3 (2 main one + 1 auxilary)

Chiều dài ghi: max 10M

Khớp nối đầu vào: DC, AC, ground

Trở kháng đầu vào: 1 MΩ ± 2%, in parallel with 15 pF ± 5 pF

Điện áp đầu vào tối đa: 40 V (DC + AC Peak)

Độ chính xác DC Gain: 2% when ≥ 2 mV

Độ nhạy dọc: 2 mV/div – 5 V/div

Loại Trigger: edge, video, slope, pulse2

Chế độ Trigger: auto, normal, single

Tần số dòng/ trường (video): tiêu chuẩn hỗ trợ: NTSC, PAL and SECAM broadcast systems

Tự động đo: Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, Delay A→B , Delay A→B , +Width, -Width, +Duty, -Duty

Bộ tạo tín hiệu

Dạng sóng tiêu chuẩn:  sin, vuông, dốc và xung

Tần số đầu ra: 5 MHz

Tốc độ lấy mẫu: 25 MSa/s

Số kênh: 1

Độ phân giải dọc: 10 bits

Biên độ dao động: 10 mVpp – 5 Vpp

Dải bù DC (AC+DC): ± 2.5V

Trở kháng đầu ra: 50 Ω (typical)

Thông số chung

Giao diện giao tiếp:  Thiết bị USB (type-C), USB chủ (Hỗ trợ mở rộng Wi-Fi), LAN

Wi-Fi Module: tùy chọn mua thêm có sẵn

Nguồn điện: 5 – 15 VDC / 1.2A

Công suất tiêu thụ: ≤ 8 W

Kích thước thiết bị: w/h/d 190 x 120 x 18 mm

Trọng lượng:  0.38 kg
