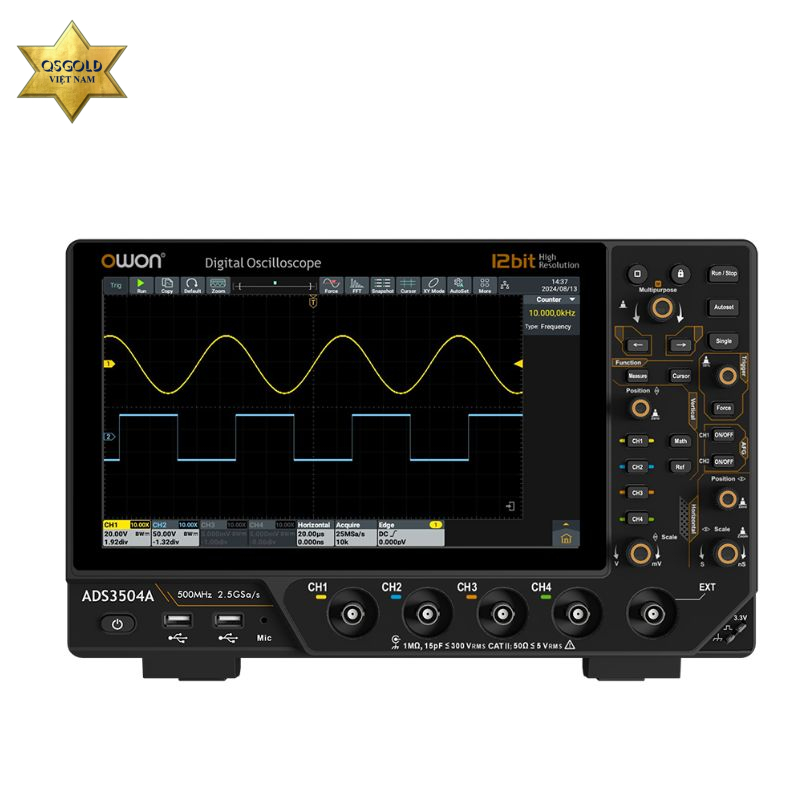

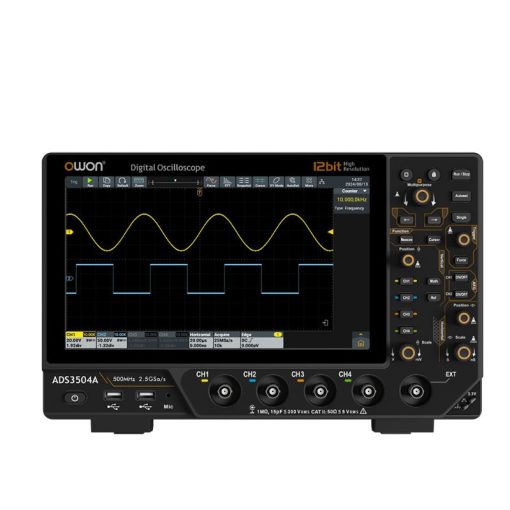

Máy hiện sóng kỹ thuật số OWON ADS3202A

OWON ADS3202A là máy hiện sóng kỹ thuật số 2 kênh thuộc dòng ADS3000A cao cấp của OWON, được trang bị băng thông 200 MHz, độ phân giải dọc 12 bit và tốc độ lấy mẫu lên đến 2.5 GSa/s. Thiết bị mang đến khả năng phân tích tín hiệu có độ chính xác cao, hiển thị chi tiết hơn so với các máy hiện sóng 8 bit truyền thống.

Thương hiệu: OWON
Xuất xứ: Trung Quốc (China).
Bảo hành: 12 tháng
Model:ADS3202A

Thông số kỹ thuật

Hiệu năng máy hiện sóng

• Băng thông: 200 MHz
• Số kênh: 2 + EXT
• Tốc độ lấy mẫu:
  • 2.5 GSa/s (1 kênh)
  • 1.25 GSa/s (2 kênh)
• Chế độ thu:
  • Sample
  • Peak Detect
  • High Resolution
  • Average
  • Segmentation
• Độ sâu bộ nhớ: 100 Mpts
• Tốc độ làm tươi dạng sóng: 500.000 wfms/s
• Độ phân giải theo chiều dọc: 12 bit
• Độ nhạy dọc: 500 μV/div đến 10 V/div
• Phạm vi tốc độ lấy mẫu: 0.05 Sa/s đến 2.5 GSa/s
• Độ chính xác thời gian: ±1 ppm (điển hình)
• Độ chính xác khuếch đại DC:
  • 3% (≤1 mV)
  • 2% (2 mV)
  • 1.5% (≥5 mV)
• Trở kháng đầu vào:
  • 1 MΩ ±2%
  • 15 pF ±5 pF
  • 50 Ω ±2%
• Hệ số suy giảm đầu dò:
  • 1μX đến 1MX
  • Hỗ trợ tùy chỉnh

Chế độ Trigger

• Edge
• Video
• Pulse
• Slope
• Runt
• Window
• Timeout
• Nth
• Logic
• RS232/UART
• I2C
• SPI
• CAN
• LIN

Giải mã Bus

• RS232/UART
• I2C
• SPI
• CAN
• LIN

Chức năng đo tự động

• Period
• Frequency
• Positive Width
• Negative Width
• Rise Time
• Fall Time
• Duty Cycle
• Vavg
• Vpp
• VRMS
• Overshoot
• Vmax
• Vmin
• Vamp
• Standard Deviation
• Pulse Count
• Delay
• Phase
• Và nhiều phép đo khác.

Phép toán dạng sóng

• Cộng (+)
• Trừ (-)
• Nhân (×)
• Chia (÷)
• Logic (&&, ||, ^, !)
• FFT
• FFT RMS
• Tích phân
• Đạo hàm
• Căn bậc hai
• Logarit (Lg, Ln)
• Exp
• Abs
• Sin
• Cos
• Tan
• Bộ lọc thông thấp
• Bộ lọc thông cao
• Bộ lọc thông dải
• Bộ lọc chắn dải
• Hàm toán do người dùng định nghĩa

Tần số kế

• Bộ đếm tần số 6 chữ số
• Dải đo tới băng thông tối đa của máy hiện sóng

Vôn kế số

• DC
• AC RMS
• AC + DC RMS
• Độ phân giải 4 chữ số

Máy phát sóng tùy chọn (AFG)

• Tần số đầu ra tối đa: 50 MHz (Dual)
• Tốc độ lấy mẫu: 160 MSa/s
• Độ phân giải: 14 bit
• Dạng sóng chuẩn:
  • Sine
  • Square
  • Ramp
  • Pulse
  • Noise
• Dạng sóng tùy ý:
  • 28 dạng sóng tích hợp
  • Exponential
  • Sin(x)/x
  • Step
  • Dải tần 1 μHz đến 10 MHz
  • Chiều dài 2–16K điểm
• Biên độ:
  • 2 mVpp đến 10 Vpp (High Z)
  • 1 mVpp đến 5 Vpp (50 Ω)
• Điều chế:
  • AM
  • FM
  • PM
  • FSK
  • Sweep
  • Burst

Chức năng Bode Plot (khi lắp AFG)

• Dải tần: 10 Hz đến 25 MHz
• Biên độ: 2 mV đến 6 V

• Giao tiếp

  • HDMI
  • USB Device ×1
  • USB Host ×3
  • LAN
  • Trig Out (P/F)
  • Type-C Power

  ---

  Màn hình

  • LCD màu 10.1 inch
  • Độ phân giải 1024 × 600

  ---

  Nguồn cấp

  • 100 – 240 VAC
  • 50/60 Hz
  • CAT II

  ---

  Kích thước và trọng lượng

  • Kích thước: 325 × 209 × 111.5 mm
  • Khối lượng: ≈ 3.2 kg
