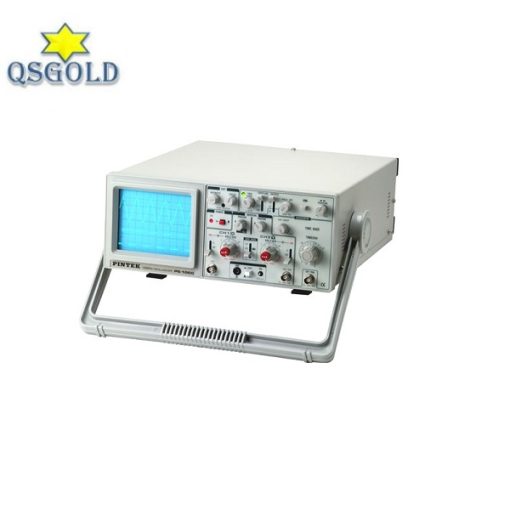

Máy hiện sóng tương tự 100MHz, 2 kênh Pintek PS-1000

Hãng sản xuất: PINTEK
Model: PS-1000
Xuất xứ: Đài Loan

Thể loại: Hình chữ nhật với lưới tích phân.
Khu vực trưng bày: 8 x 10 div (1 div = 1 cm)
Điện áp tăng tốc: 14 kV.
Phốt pho: P31.
Máy có 2 kênh: CH 1 và CH 2
Nhạy cảm : 5 mV / div đến 5 V / div (chế độ X1).
1 mV / div đến 1 V / div (chế độ X5).
Trình tự 1-2-5, suy hao 10 bước.
Kiểm soát Vernier cung cấp suy giảm điều chỉnh hoàn toàn giữa các bước
Sự chính xác: ± 3% (chế độ X1). ± 5% (chế độ X5).
Kháng đầu vào: 1 MΩ ± 2%
Điện dung đầu vào: 25 pF ± 10 pF.
Phản hồi thường xuyên:
5 mV đến 5 V / div (CAL): DC đến 25 MHz (-3 dB).
1 mV / div (CAL): 5mV / div ~ 5V / div: DC ~ 50 MHz (-3db)
Thời gian tăng: Khoảng 3,5 ns.
Chế độ Opera:
CH1: CH 1, dấu vết đơn.
CH2: CH 2, dấu vết đơn.
Gộp kênh: tổng đại số của CH 1 + CH 2.
Đảo cực (Đảo ngược): CH 2 thôi.
Voltae đầu vào tối đa: Đỉnh 400 V dc + ac.
Biên độ không bị biến dạng tối đa:
DC-to-120 MHz: 4 bộ phận.
DC-đến-60 MHz: 8 bộ phận.
Chế độ X-Y: công tắc có thể lựa chọn bằng cách sử dụng công tắc X-Y.
CH 1: Trục X.
CH 2: Trục Y.
Nhạy cảm: 1mV / DIV – 5V / DIV
Băng thông (AC): 30 Hz đến 120 MHz.
TV-H (AC): Được sử dụng để kích hoạt từ các xung đồng bộ ngang.
TV-V (DC): Được sử dụng để kích hoạt từ các xung đồng bộ dọc.
Độ nhạy kích hoạt:
Nội bộ: Phân chia 1,0.
Bên ngoài: 200 mV.
Hiệu chỉnh điện áp: Sóng vuông dương 1 kHz (danh nghĩa), 0,5 V p-p (± 3%)
Dấu vết quay: Điện, bảng điều khiển phía trước.
Yêu cầu về năng lượng: 115/230 VAC ± 10%, 50 / 60Hz,? khoảng 60 W.
Kích thước: 324 x 132 x 398 mm (12,8 x 5,2 x 15,6 “).
Trọng lượng Khoảng 8,5 kg (18,7 1bs).
Tiêu chuẩn C E: E.M.C. Quy định-1992) E.C. Chỉ thị 89/336 / EEC) EN 50081-1 Phát thải. EN 50082-1 ​​Miễn dịch.
