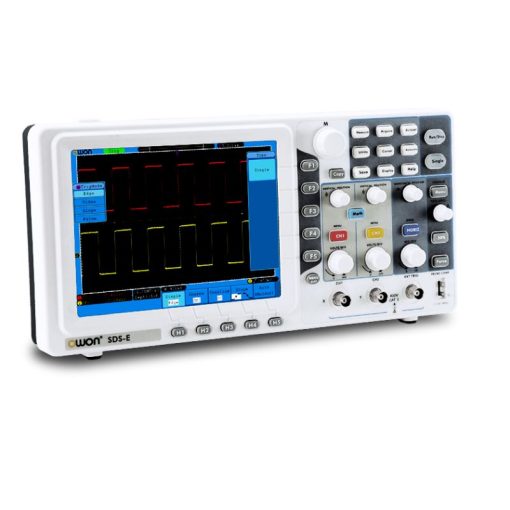

Máy hiện sóng OWON SDS7122E (125MHz, 1GS/s, 2CH)

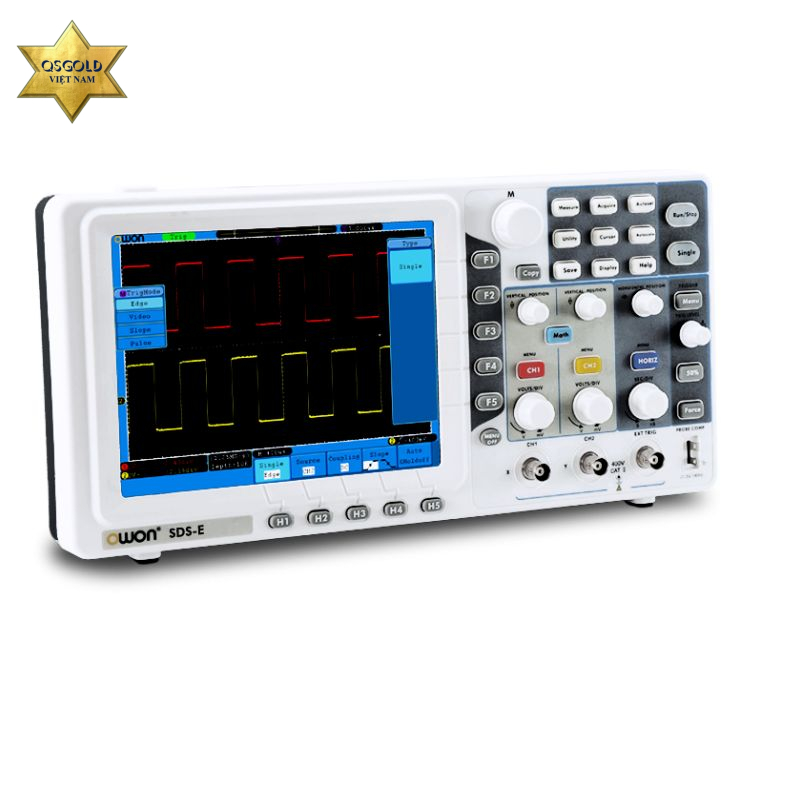

Máy hiện sóng OWON SDS7122E

OWON SDS7122E là máy hiện sóng số (Digital Oscilloscope) được thiết kế dành cho kỹ sư điện tử, kỹ thuật viên bảo trì, phòng nghiên cứu (R&D) và các trung tâm đào tạo. Thiết bị sở hữu băng thông 125MHz, 2 kênh đo + 1 kênh Trigger ngoài, tốc độ lấy mẫu 1GS/s cùng khả năng nâng cấp bộ nhớ từ 1Mpts lên 10Mpts (tùy chọn), đáp ứng tốt nhu cầu phân tích tín hiệu trong thiết kế và sửa chữa mạch điện tử.

Thương hiệu: OWON
Xuất xứ: Trung Quốc (China).
Bảo hành: 12 tháng
Model:SDS7122E

Thộng số kỹ thuật

Hiệu năng

• Số kênh: 2 kênh Analog + 1 kênh External Trigger
• Băng thông: 125MHz
• Tốc độ lấy mẫu: 1GS/s
• Độ phân giải ADC: 8-bit
• Bộ nhớ: 1Mpts (tùy chọn nâng cấp 10Mpts)

Màn hình

• Loại màn hình: LCD màu
• Kích thước: 8 inch

Đầu vào

• Điện áp đầu vào tối đa: 400V (PK-PK) (DC + AC, PK-PK)

Trigger

Kiểu Trigger

• Edge
• Pulse
• Video
• Slope
• Alternate

Chế độ Trigger

• Auto
• Normal
• Single

Chức năng đo tự động

• Vpp
• Vavg
• Vamp
• Vrms
• Frequency
• Period
• Vmax
• Vmin
• Vtop
• Vbase
• Overshoot
• Preshoot
• Rise Time
• Fall Time
• Delay A→B↑
• Delay A→B↓
• +Width
• -Width
• +Duty
• -Duty

Chức năng toán học

• −
• ×
• ÷
• FFT

Lưu trữ

• Lưu tối đa 15 dạng sóng

Giao tiếp

• USB Host
• USB Device
• USB PictBridge
• Trigger Out (Pass/Fail)
• LAN
• VGA (tùy chọn)

Nguồn cấp

• 100 – 240V AC
• 50/60Hz
• CAT II

Kích thước và khối lượng

• Kích thước: 348 × 170 × 78 mm
• Khối lượng: 1,5 kg
