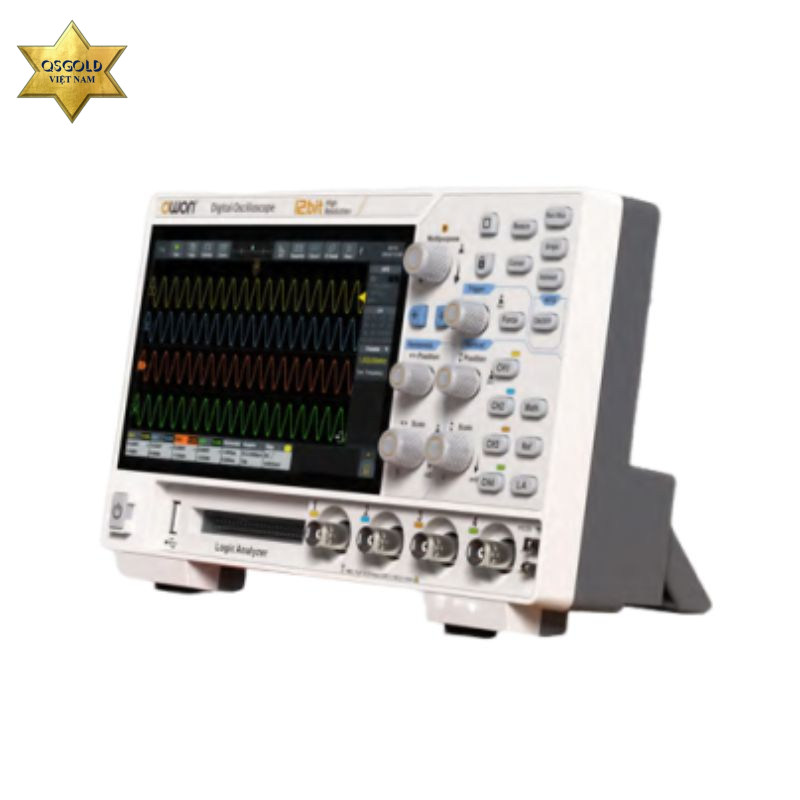

Máy hiện sóng OWON ADS922A

Máy hiện sóng OWON ADS922A là máy hiện sóng số 2 kênh với băng thông 250 MHz, độ phân giải theo chiều dọc 12 bit và tốc độ lấy mẫu tối đa 2 GSa/s (kênh đơn). Thiết bị hỗ trợ tốc độ làm mới dạng sóng lên đến 700.000 wfms/s, bộ nhớ sâu 100M, giải mã nhiều chuẩn Bus và nhiều chế độ đo tự động, đáp ứng nhu cầu phân tích tín hiệu trong nghiên cứu, phát triển và kiểm tra thiết bị điện tử.

Thương hiệu: OWON
Xuất xứ: Trung Quốc (China).
Bảo hành: 12 tháng
Model:ADS922A

Thông số kỹ thuật Máy hiện sóng OWON ADS922A

Máy hiện sóng

• Băng thông (-3 dB): 250 MHz
• Số kênh: 2
• Tốc độ lấy mẫu tối đa:
  • 2 GSa/s (kênh đơn)
  • 1 GSa/s (kênh đôi)
  • 500 MSa/s (kênh đầy đủ)
• Chế độ thu thập: Mẫu, Đỉnh, Độ phân giải cao, Trung bình, Phân đoạn
• Độ chính xác tăng DC: 3% (≤1 mV); 2% (≥2 mV)
• Tốc độ làm mới dạng sóng: Tối đa 700.000 wfms/s
• Độ sâu bộ nhớ tối đa: 100M
• Phạm vi độ nhạy theo chiều dọc: 200 μV/div ~ 10 V/div
• Độ phân giải theo chiều dọc: 12 bit
• Phạm vi tốc độ lấy mẫu: 1 ns/div ~ 1000 s/div (bước 1-2-5)
• Độ chính xác thời gian của rơle: ±25 ppm (điển hình)
• Trở kháng đầu vào: 1 MΩ ±2%, song song với 20 pF ±5 pF
• Hệ số suy giảm của đầu dò: 1μX ~ 1MX, bước 1-2-5, hỗ trợ tùy chỉnh

Kích hoạt và giải mã

• Kiểu kích hoạt: Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth, Logic, RS232/UART, I2C, SPI, CAN, LIN
• Giải mã Bus: UART, I2C, SPI, CAN, LIN

Đo tự động

• Hỗ trợ đo: Chu kỳ, Tần số, +Width, -Width, Thời gian tăng, Thời gian giảm, Scr Duty, +Duty, -Duty, Vavg, Vpp, Vrms, Overshoot, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Preshoot, Std Dev, +Pulse Cnt, -Pulse Cnt, Rise Cnt, Fall Cnt, Area, Cyc Area, Delay(-), Phase(-), FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF

Toán dạng sóng

• Hỗ trợ: +, -, ×, ÷, Intg, Diff, Sqrt
• Hoạt động hàm: Lg, Ln, Exp, Abs, Sin, Cosine, Tan
• FFT
• FFT RMS
• Người dùng xác định
• Bộ lọc kỹ thuật số: Thông thấp, thông cao, thông dải, loại bỏ dải

Bộ đếm tần số

• Bộ đếm tần số: 6 chữ số
• Tần số tối đa: Băng thông analog tối đa của máy hiện sóng

Vôn kế

• Chế độ: DC, AC+DCrms, ACrms
• Độ phân giải: 4 chữ số (ACV/DCV)

Máy phát dạng sóng Arb (Tùy chọn)

• Tần số đầu ra tối đa: 30 MHz (đơn)
• Dạng sóng tích hợp: 28 dạng sóng
• Tốc độ lấy mẫu: 160 MSa/s
• Độ phân giải theo chiều dọc: 14 bit
• Dạng sóng chuẩn: Sine, Square, Ramp, Pulse, Noise
• Dạng sóng tùy ý: Exponential Rise/Fall, Sin(x)/x, Step Wave và các dạng sóng tích hợp khác
• Tần số dạng sóng tùy ý: 1 μHz ~ 10 MHz
• Độ dài dạng sóng tùy ý: 2 ~ 18K điểm
• Biên độ:
  • 2 mVpp ~ 10 Vpp (trở kháng cao)
  • 1 mVpp ~ 5 Vpp (50 Ω)
• Điều chế: AM, FM, PM, FSK, Sweep, Burst

Bộ phân tích logic (Tùy chọn)

• Số kênh: 16 kênh đầu vào (D0-D15)
• Phạm vi ngưỡng: ±20.0 V (bước 10 mV)
• Độ dao động điện áp tối thiểu: 500 mVpp
• Phạm vi động đầu vào tối đa: ±30 V + ngưỡng
• Điện áp đầu vào tối đa: ±40 V Peak, quá điện áp thoáng qua 800 Vpk
• Độ phân giải theo chiều dọc: 1 bit

Giao diện và hiển thị

• Giao diện truyền thông: HDMI, USB Device, USB Host, Trig Out (P/F), LAN
• Màn hình: 7 inch
• Độ phân giải: 1024 × 600
• Loại màn hình: Cảm ứng đa điểm điện dung

Nguồn và kích thước

• Cổng nguồn: Type-C
• Nguồn cấp ngoài: 12 V / 4 A
• Kích thước: 260 × 160 × 78 mm
• Trọng lượng: Khoảng 1.5 kg (không bao gồm đóng gói)
