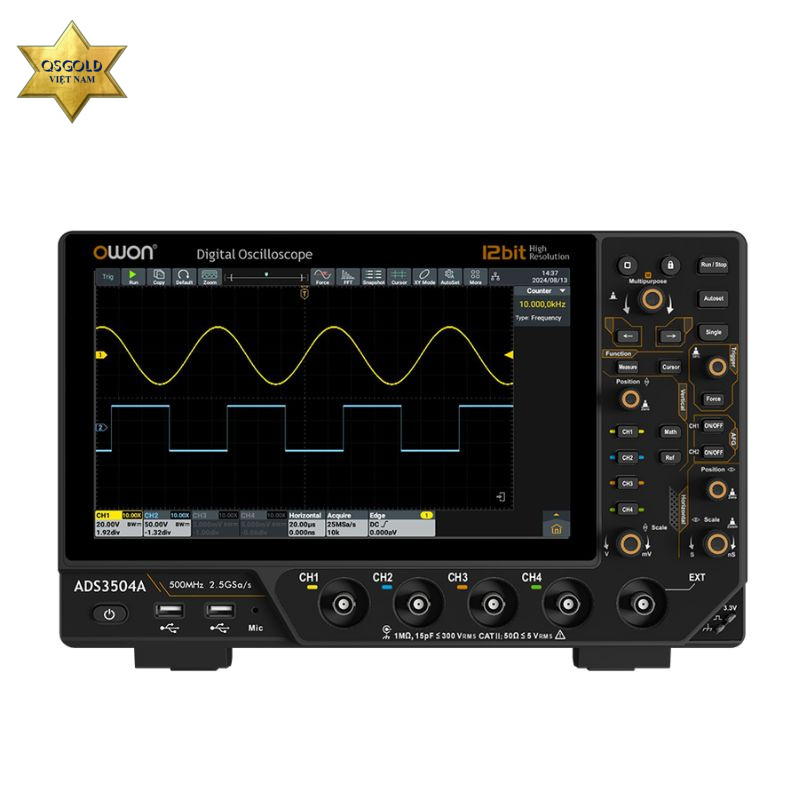

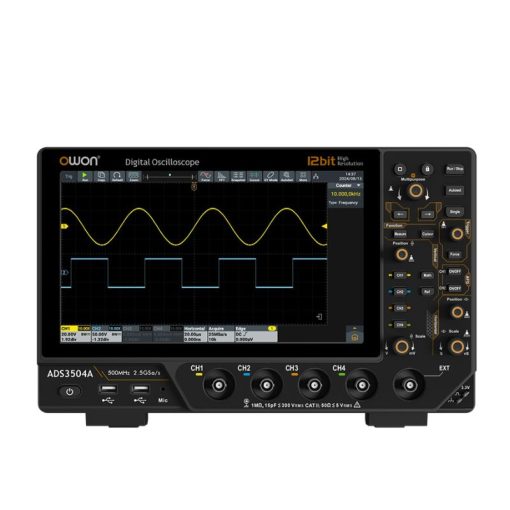

Máy hiện sóng kỹ thuật số OWON ADS3104A

OWON ADS3104A là máy hiện sóng kỹ thuật số 4 kênh thuộc dòng ADS3000A thế hệ mới của OWON, được thiết kế dành cho các kỹ sư điện tử, trung tâm nghiên cứu R&D, phòng thí nghiệm và dây chuyền sản xuất. Thiết bị sở hữu băng thông 100MHz, độ phân giải dọc 12 bit, tốc độ lấy mẫu lên đến 2.5GSa/s cùng bộ nhớ sâu 100Mpts, mang lại khả năng thu thập và phân tích tín hiệu với độ chính xác cao.

Thương hiệu: OWON
Xuất xứ: Trung Quốc (China).
Bảo hành: 12 tháng
Model:ADS3104A

Thông số kỹ thuật máy hiện sóng kỹ thuật số OWON ADS3104A

Máy hiện sóng

• Model: ADS3104A
• Thương hiệu: OWON
• Băng thông: 100 MHz
• Số kênh: 4 + EXT
• Tốc độ lấy mẫu:
  • 2.5 GSa/s (1 kênh)
  • 2.5 GSa/s (2 kênh)
  • 1.25 GSa/s (toàn bộ kênh)
• Độ phân giải dọc: 12 bit
• Chiều dài bản ghi: 100 Mpts
• Tốc độ làm tươi dạng sóng: Tối đa 500.000 wfms/s
• Chế độ thu: Sample, Peak Detect, High Resolution, Average, Segmentation
• Độ nhạy dọc: 500 μV/div ~ 10 V/div
• Độ chính xác thời gian: ±1 ppm (điển hình)
• Độ chính xác khuếch đại DC:
  • 3% (≤1 mV)
  • 2% (2 mV)
  • 1.5% (≥5 mV)
• Trở kháng đầu vào: 1 MΩ ±2% // 15 pF ±5 pF; 50 Ω ±2%
• Hệ số suy giảm đầu dò: 1μX đến 1MX, hỗ trợ tùy chỉnh
• Kiểu Trigger: Edge, Video, Pulse, Slope, Runt, Window, Timeout, Nth, Logic, RS232/UART, I²C, SPI, CAN, LIN
• Giải mã Bus: RS232/UART, I²C, SPI, CAN, LIN
• Đo lường tự động: Chu kỳ, Tần số, Độ rộng xung, Rise/Fall Time, Duty Cycle, Vavg, Vpp, VRMS, Overshoot, Vmax, Vmin, Vamp, Delay, Phase, Pulse Count, Area và nhiều thông số khác.
• Toán học dạng sóng: +, −, ×, ÷, Logic, FFT, FFT RMS, Tích phân, Đạo hàm, Căn bậc hai, Log, Ln, Exp, Sin, Cos, Tan, Bộ lọc số.
• Tần số kế: 6 chữ số
• Vôn kế số: DC, AC RMS, AC+DC RMS (độ phân giải 4 chữ số)

Máy phát tín hiệu Arb (Tùy chọn)

• Tần số đầu ra tối đa: 50 MHz (2 kênh)
• Tốc độ lấy mẫu: 160 MSa/s
• Độ phân giải: 14 bit
• Dạng sóng chuẩn: Sine, Square, Ramp, Pulse, Noise
• Dạng sóng tùy ý: 28 dạng sóng tích hợp
• Tần số dạng sóng tùy ý: 1 μHz ~ 10 MHz
• Độ dài dạng sóng: 2 ~ 16 Kpts
• Biên độ đầu ra:
  • 2 mVpp ~ 10 Vpp (High Z)
  • 1 mVpp ~ 5 Vpp (50 Ω)
• Điều chế: AM, FM, PM, FSK, Sweep, Burst
• Bode Plot: 10 Hz ~ 25 MHz (khi sử dụng AFG)
• Biên độ Bode Plot: 2 mV ~ 6 V

Giao tiếp và hiển thị

• Màn hình: LCD 10.1 inch
• Độ phân giải màn hình: 1024 × 600
• Cổng giao tiếp:
  • HDMI
  • USB Device ×1
  • USB Host ×3
  • LAN
  • Trigger Out (P/F)
  • Type-C Power
• Nguồn cấp: 100–240 VAC RMS, 50/60 Hz, CAT II
• Kích thước: 325 × 209 × 111.5 mm
• Khối lượng: Khoảng 3.2 kg
