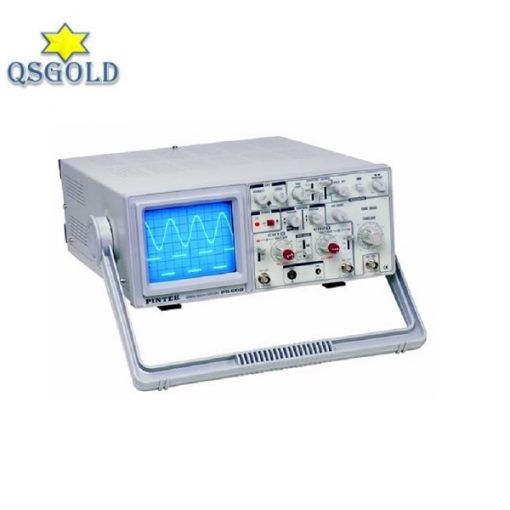

Máy hiện sóng tương tự Pintek PS-600 (2CH/60MHz)

Hãng sản xuất: PINTEK
Model: PS-600
Xuất xứ: Đài Loan

Kiểu: Hình chữ nhật với lưới tích phân.
Vùng hiển thị: 8 x 10 div (1 div = 1 cm)
Điện áp tăng tốc: 12 kV.
Phosphor: P31.
BỘ KHUẾCH ĐẠI DỌC (CH 1 và CH 2)
Độ nhạy:
5 mV / div đến 5 V / div (chế độ X1).
1 mV / div đến 5 V / div (chế độ X5).
Trình tự 1-2-5, bộ suy giảm 10 bước.
Điều khiển Vernier cung cấp sự suy giảm hoàn toàn có thể điều chỉnh được giữa các bước.
Độ chính xác :
± 3% (chế độ X1).
± 5% (chế độ X5).
Điện trở đầu vào: 1 MΩ ± 2%.
Điện dung đầu vào: 25 pF ± 10 pF.
Đáp ứng tần số: 5 mV đến 5 V / div (CAL): DC đến 60 MHz (-3 dB) .1 mV / div (CAL): DC đến 20 MHz (-3 dB)
Rise Time: Khoảng 5,8 ns.
Chế độ hoạt động:
CH1: CH 1, single trace.
CH2: CH 2, single trace.
ALT: dấu vết kép, xen kẽ.
CHOP: dấu vết kép, cắt nhỏ.
nADD: tổng đại số của CH 1 + CH 2.
Đảo cực (Invert): Chỉ CH 2.
Điện áp đầu vào tối đa: 400 V dc + ac đỉnh.
BỘ KHUẾCH ĐẠI NGANG (Đầu vào thông qua đầu vào kênh 1)
Chế độ X-Y: có thể chọn chuyển đổi bằng công tắc X-Y.
CH 1: trục X.
CH 2: trục Y.
Độ nhạy: 1mv / div đến 5v / div
Sự chính xác:
Trục Y: ± 3%.
Trục X: ± 6%.
Trở kháng đầu vào: 1MΩ ± 2% 25PF
Đáp ứng tần số: DC đến 1 MHz điển hình (-3 dB).
Chênh lệch pha X-Y: Khoảng 3 ° ở 50 kHz.
Điện áp đầu vào tối đa: 400V dc + ac pack
HỆ THỐNG SWEEP
Tốc độ quét: 0,1 μs / div đến 2S / div theo trình tự 1-2-5, 23 bước.
Điều khiển Vernier cung cấp thời gian quét hoàn toàn có thể điều chỉnh giữa các bước.
Độ chính xác: ± 3%.
Độ phóng đại quét: 10X, ± 10%
Giữ nguyên: Liên tục có thể điều chỉnh từ NORM đến 5 lần bình thường.
ĐIỀU CHỈNH
Chế độ kích hoạt: TỰ ĐỘNG (chạy miễn phí) hoặc NORM.
Nguồn kích hoạt: CH 1, CH 2, ALT, EXT, LINE.
Điện áp kích hoạt bên ngoài tối đa: 300 V dc + ac đỉnh
Khớp nối kích hoạt:
AC: 30 Hz đến 60 MHz
TV-H: Được sử dụng để kích hoạt từ các xung đồng bộ ngang.
TV-V: Được sử dụng để kích hoạt từ các xung đồng bộ dọc.
Độ nhạy kích hoạt:
Nội bộ: 0,5 bộ chia (1 bộ phận với TV Khớp nối).
Bên ngoài: 500 mV.
CÁC THÔNG SỐ KỸ THUẬT KHÁC
Hiệu chỉnh điện áp: 1 kHz (danh nghĩa) Sóng vuông dương, 2.0 V p-p (± 3%)
Trace Rotage: Điện, bảng điều khiển phía trước có thể điều chỉnh.
Yêu cầu nguồn: 115/230 VAC ± 10%, 50/60 Hz, xấp xỉ 40 W.
Kích thước: 324 x 132 x 398 mm
Trọng lượng: Khoảng 7,8 kg
Điều kiện hoạt động: 10 ° C-35 ° C, 10-80% R.H
