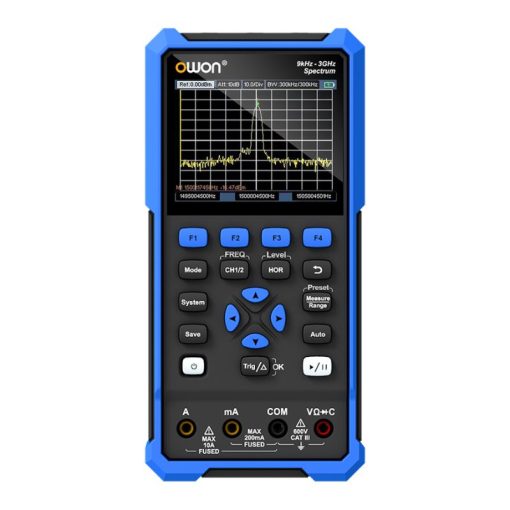

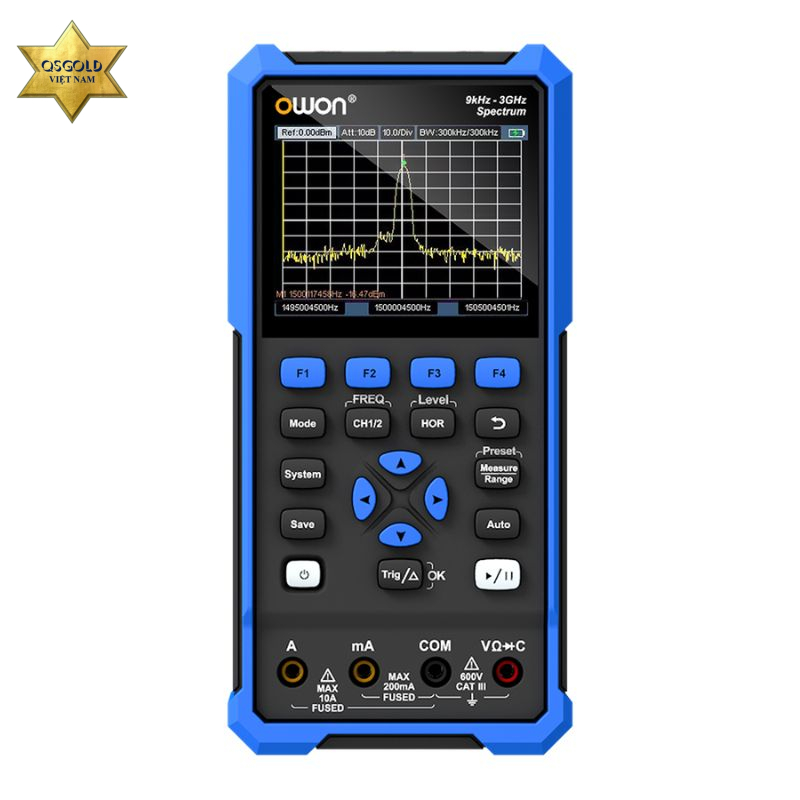

Máy hiện sóng cầm tay OWON HSA2320

OWON HSA2320 là máy hiện sóng cầm tay đa chức năng cao cấp, tích hợp 3 thiết bị trong 1 gồm máy hiện sóng số (Digital Oscilloscope), máy phân tích phổ (Spectrum Analyzer) và đồng hồ vạn năng số (Digital Multimeter). Đây là giải pháp lý tưởng cho kỹ sư điện tử, kỹ thuật viên bảo trì, phòng nghiên cứu phát triển (R&D), trung tâm đào tạo và các ứng dụng kiểm tra hiện trường.

Thương hiệu: OWON
Xuất xứ: Trung Quốc (China).
Bảo hành: 12 tháng
Model:HSA2320

Thông số kỹ thuật

Máy hiện sóng (Oscilloscope)

• Băng thông: 200 MHz
• Tốc độ lấy mẫu tối đa: 1 GSa/s
• Số kênh: 2 kênh (Dual Channel)
• Chế độ thu nhận:
  • Sample
  • Peak
• Độ dài bản ghi: 8K
• Tốc độ làm mới dạng sóng: 10.000 wfrms/s
• Đầu dò hỗ trợ:
  • 1X
  • 10X
  • 100X
  • 1000X
  • 10000X
• Thang thời gian:
  • 5 ns/div đến 1000 s/div
  • Bước 1-2-5
• Độ phân giải dọc:
  • 10 mV/div đến 10 V/div
• Kiểu kích: Edge
• Chế độ kích:
  • Auto
  • Normal
  • Single
• Đo bằng con trỏ:
  • △V
  • △T
• Đo tự động:
  • Period
  • Frequency
  • Mean
  • Peak-to-Peak
  • Maximum
  • Minimum
  • RMS
  • Rise Time
  • Fall Time
  • Positive Width
  • Negative Width

Máy phân tích phổ (Spectrum Analyzer)

• Dải tần: 9 kHz đến 3 GHz
• Mức nhiễu hiển thị (DANL):
  • < -120 dBm (10 MHz đến 2 GHz)
  • < -115 dBm (2 GHz đến 3 GHz)
• Độ phân giải tần số: 100 Hz
• Dải quét:
  • Zero Span
  • 300 Hz đến tần số tối đa
• Công suất đầu vào liên tục: +20 dBm (100 mW)
• Nhiễu pha SSB (20°C đến 30°C):
  • @10 kHz: < -60 dBc/Hz (typ.)
  • @100 kHz: < -62 dBc/Hz (typ.)
• Băng thông phân giải (-3 dB):
  • 200 Hz
  • 1 kHz
  • 3 kHz
  • 10 kHz
  • 30 kHz
  • 100 kHz
  • 300 kHz
  • 600 kHz
  • 850 kHz

Đồng hồ vạn năng (Digital Multimeter)

• Hiển thị: 4½ digit
• Chức năng đo:
  • Điện áp DC
  • Điện áp AC
  • Dòng điện DC
  • Dòng điện AC
  • Điện trở
  • Điện dung
  • Kiểm tra diode
  • Kiểm tra thông mạch
• Trở kháng đầu vào: 10 MΩ
• Đo diode: 0 đến 2 V
• Điện áp DC: 20.000 mV đến 1000.0 V
• Điện áp AC: 20.000 mV đến 750.00 V
• Dòng điện DC: 20.000 mA đến 10.000 A
• Dòng điện AC: 20.000 mA đến 10.000 A
• Điện trở: 200.00 Ω đến 100.00 MΩ
• Điện dung: 2.000 nF đến 2.00 mF

Thông số chung

• Màn hình: LCD màu 3.5 inch
• Giao tiếp: USB Type-C
• Nguồn cấp: Adapter hoặc pin sạc
• Kích thước: 96 × 198 × 38 mm
• Khối lượng: 0.6 kg
