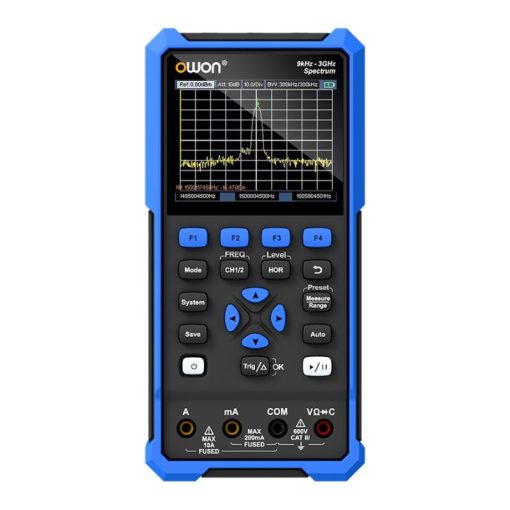

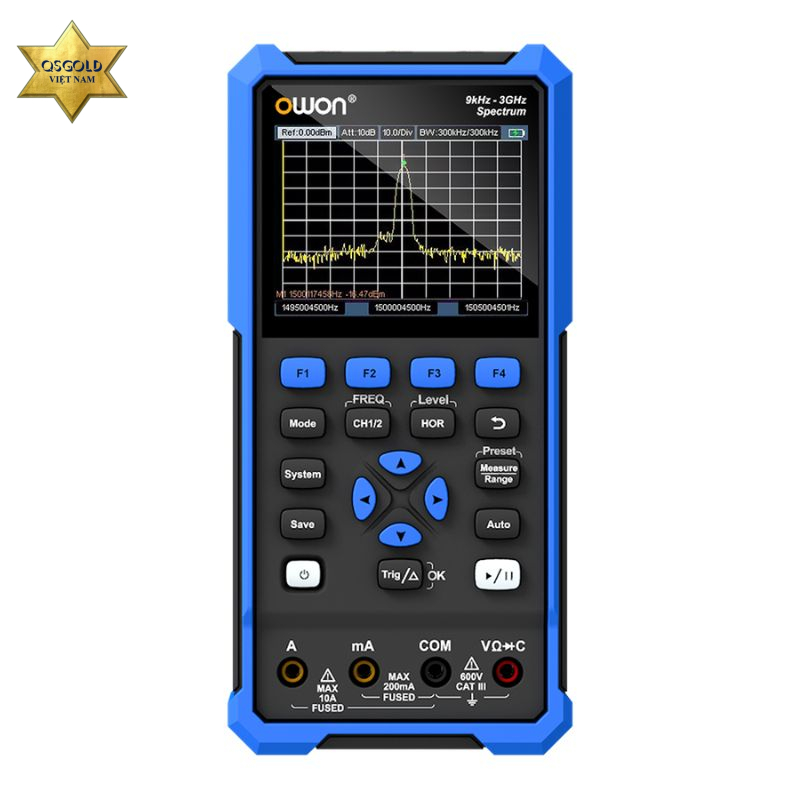

Máy hiện sóng cầm tay OWON HSA2105

OWON HSA2105 là máy hiện sóng cầm tay đa chức năng tích hợp 3 thiết bị trong 1, bao gồm máy hiện sóng số (Oscilloscope), máy phân tích phổ (Spectrum Analyzer) và đồng hồ vạn năng số (Digital Multimeter). Thiết bị được thiết kế nhỏ gọn nhưng mạnh mẽ, phù hợp cho kỹ sư điện – điện tử, kỹ thuật viễn thông, bảo trì thiết bị RF và các phòng thí nghiệm.

Thương hiệu: OWON
Xuất xứ: Trung Quốc (China).
Bảo hành: 12 tháng
Model:HSA2105

Thông số kỹ thuật máy hiện sóng OWON HSA2105

Chức năng máy hiện sóng (Oscilloscope)

Hiệu năng

• Băng thông: 50MHz
• Số kênh: 2 kênh
• Tốc độ lấy mẫu tối đa: 250MSa/s
• Chế độ thu nhận:
  • Sample
  • Peak Detect
• Độ dài bản ghi: 8K điểm
• Tốc độ làm mới dạng sóng: 10.000 waveforms/s

Đầu dò

• Hệ số suy giảm:
  • 1X
  • 10X
  • 100X
  • 1000X
  • 10000X

Thang thời gian

• 5ns/div đến 1000s/div
• Bước chia: 1-2-5

Độ nhạy dọc

• 10mV/div đến 10V/div

Trigger

• Kiểu kích:
  • Edge
• Chế độ:
  • Auto
  • Normal
  • Single

Đo bằng con trỏ

• △V
• △T

Đo tự động

• Chu kỳ (Period)
• Tần số (Frequency)
• Giá trị trung bình (Mean)
• Điện áp đỉnh-đỉnh (Pk-Pk)
• Max
• Min
• RMS
• Rise Time
• Fall Time
• Positive Width
• Negative Width

Máy phân tích phổ (Spectrum Analyzer)

Hiệu năng

• Dải tần:
  9kHz đến 1.5GHz
• Độ phân giải tần số:
  100Hz
• Dải quét:
  • Zero Span
  • 300Hz đến fmax

Công suất đầu vào liên tục

• +20dBm (100mW)

Nhiễu pha SSB

• @10kHz:
  < -60dBc/Hz
• @100kHz:
  < -62dBc/Hz

Băng thông phân giải (RBW)

• 200Hz
• 1kHz
• 3kHz
• 10kHz
• 30kHz
• 100kHz
• 300kHz
• 600kHz
• 850kHz

Mức nhiễu nền (DANL)

• < -120dBm
• (10MHz đến 1.5GHz)

Đồng hồ vạn năng số (Digital Multimeter)

Màn hình

• 4½ digit

Chức năng đo

• Điện áp DC
• Điện áp AC
• Dòng điện DC
• Dòng điện AC
• Điện trở
• Điện dung
• Kiểm tra diode
• Kiểm tra thông mạch

Điện áp DC

• 20.000mV đến 1000V

Điện áp AC

• 20.000mV đến 750V

Dòng điện DC

• 20.000mA đến 10A

Dòng điện AC

• 20.000mA đến 10A

Điện trở

• 200Ω đến 100MΩ

Điện dung

• 2nF đến 2mF

Điện trở đầu vào

• 10MΩ

Kiểm tra diode

• 0 đến 2V

Thông số chung

• Màn hình:
  • LCD màu 3.5 inch
• Giao tiếp:
  • USB Type-C
• Nguồn cấp:
  • Adapter
  • Pin sạc
• Kích thước:
  • 96 × 198 × 38 mm
• Khối lượng:
  • 0.6kg
