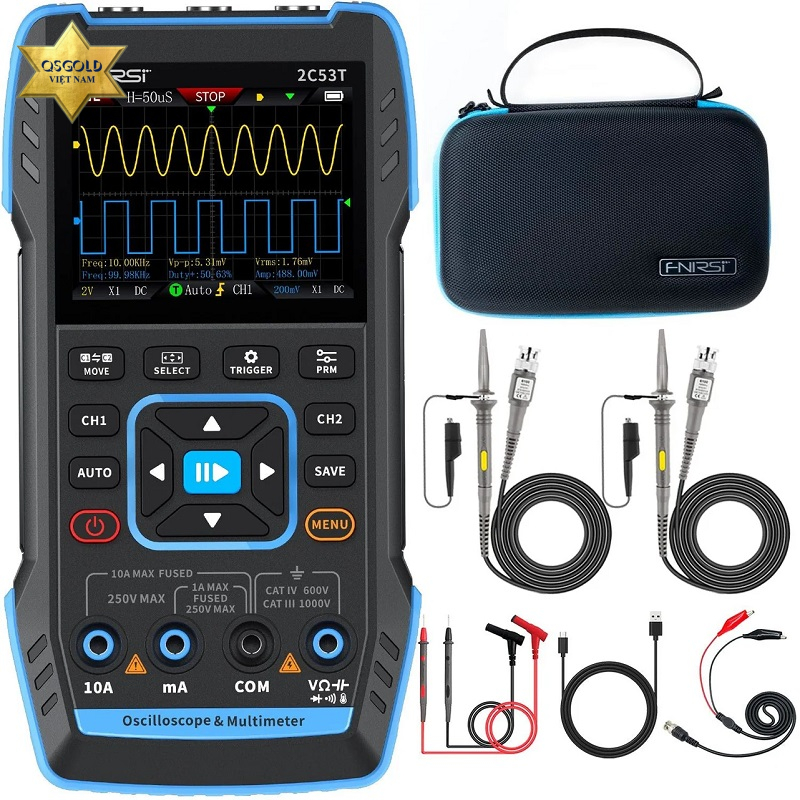

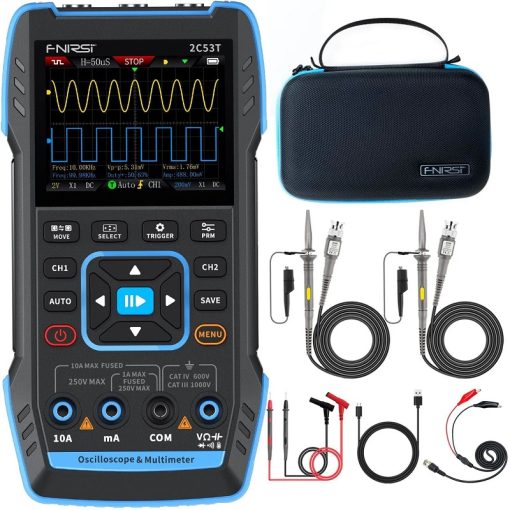

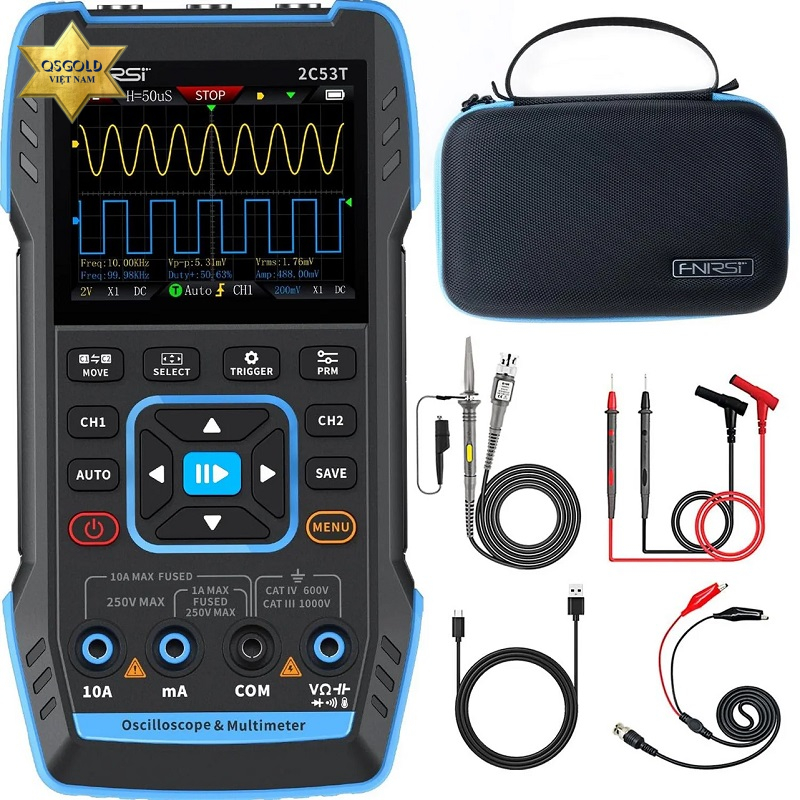

Máy hiện sóng cầm tay 3 trong 1 FNIRSI 2C53T (50MHz, 250MS/s)

Máy hiện sóng cầm tay 3 trong 1 FNIRSI 2C53T (50MHz, 250MS/s)

FNIRSI-2C53T là thiết bị đo lường đa năng 3 trong 1, tích hợp máy hiện sóng số hai kênh, đồng hồ vạn năng và bộ phát tín hiệu, được thiết kế cho kỹ sư bảo trì và nghiên cứu. Thiết bị sử dụng kiến trúc phần cứng FPGA + ARM + ADC, với tốc độ lấy mẫu 250MS/s và băng thông 50MHz. Tích hợp module bảo vệ quá áp, hỗ trợ đo điện áp đỉnh lên đến ±400V. Hỗ trợ lưu ảnh dạng sóng và xem lại để phân tích.

Chức năng đồng hồ vạn năng True RMS 19999 Counts (4.5 digits) hỗ trợ đo điện áp, dòng điện AC/DC, điện trở, điện dung, diode và thông mạch. Bộ phát tín hiệu DDS tích hợp cho phép xuất 13 dạng sóng với tần số tối đa 50KHz và bước điều chỉnh 1Hz. Thiết bị trang bị màn hình LCD màu 2.8 inch độ phân giải 320×240 và pin lithium 3000mAh, thời gian chờ tối đa 6 giờ, thiết kế nhỏ gọn, dễ mang theo.

Thương hiệu: FNIRSI
Model: 2C53T
Xuất xứ: China (Trung Quốc)
Bảo hành: 12 Tháng

Thông số kỹ thuật

• Màn hình: 2.8 inch màu HD
• Độ phân giải: 320×240
• Sạc: TYPE-C (5V/1A)
• Pin: 3000mAh (Lithium)
• Chức năng: Oscilloscope / Signal Generator / Multimeter
• Thời gian chờ: 6h (điều kiện phòng thí nghiệm)
• Ngôn ngữ: Trung / Anh
• Kích thước: 167 × 89 × 35mm
• Khối lượng: 300g

Thông số máy hiện sóng (Oscilloscope)

• Số kênh: 2
• Tốc độ lấy mẫu: 250MS/s
• Băng thông: 50M (2 kênh độc lập 50M)
• Độ sâu bộ nhớ: 1Kpts
• Trở kháng vào: 1MΩ
• Dải thời gian: 10ns – 20s
• Độ nhạy trục dọc: 10mV/div – 10V/div (x1)
• Điện áp đo tối đa: ±400V
• Chế độ kích hoạt: AUTO / Normal / Single
• Kiểu kích hoạt: sườn lên, sườn xuống
• Chế độ hiển thị: Y-T / Rolling / X-Y
• Ghép nối: AC/DC
• Lưu ảnh (Persistence): OFF, 500ms, 1s, ∞
• Phép toán: 8 phép toán cơ bản + FFT
• Lưu ảnh dạng sóng: có
• Xuất hình dạng sóng: có
• Đo con trỏ: có
• Lưu ảnh vô hạn (afterglow): có

Thông số bộ phát tín hiệu (Signal Generator)

• Số dạng sóng: 13 dạng
• Dạng sóng đầu ra:
  sine wave, rectangular wave, sawtooth wave, half wave, full wave, positive step wave, reverse step wave, exponential rise, exponential fall, DC, multi-audio, Sinker pulse, Lorentz wave
• Tần số: 0 – 50KHz
• Biên độ: 0 – 3V
• Duty cycle: 0 – 100%

Thông số đồng hồ vạn năng (Multimeter)

• Điện áp DC: 1.9999V / 19.999V / 199.99V / 1000V
• Điện áp AC: 1.9999V / 19.999V / 199.99V / 750.0V
• Dòng DC: 19.999mA / 199.99mA / 1.9999A / 9.999A
• Dòng AC: 19.999mA / 199.99mA / 1.9999A / 9.999A
• Điện trở:
  19.999MΩ / 1.9999MΩ / 199.99KΩ / 19.999KΩ / 1.9999KΩ / 199.99Ω
• Điện dung:
  999.9uF / 99.99uF / 9.999uF / 999.9nF / 99.99nF / 9.999nF / 9.999mF / 99.99mF
• Nhiệt độ:
  (-55~1300℃) / (-67~2372℉)
• Diode: có
• Thông mạch: có
