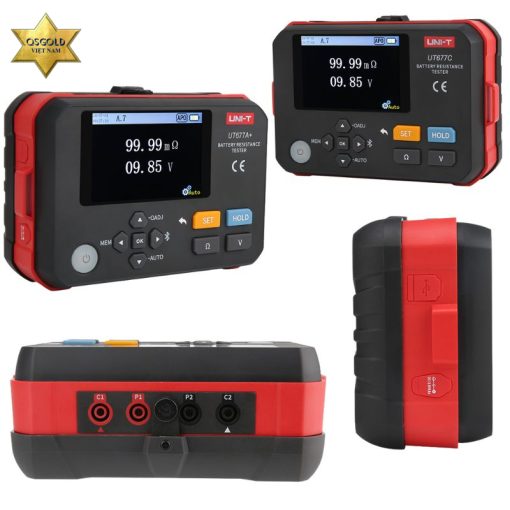

Máy đo nội trở pin sạc, ắc quy Uni-T UT677C

Máy đo nội trở pin sạc, ắc quy Uni-T UT677C

Giới thiệu: Uni‑T UT677C là thiết bị đo chuyên dụng, giúp kỹ thuật viên, thợ điện và các phòng thí nghiệm nhanh chóng kiểm tra nội trở pin và điện áp pin trên nhiều loại pin: pin axit-chì, pin lithium và các loại pin sạc khác. Với phương pháp đo 4 đầu AC 1 kHz, tần suất hiển thị 5 m/s và khả năng chống nhiễu tự động, UT677C cho kết quả chính xác, ổn định trong mọi điều kiện môi trường.

Thương hiệu: Uni-T
Model: UT677C
Xuất xứ: Trung Quốc
Bảo hành: 12 tháng

Thông số kỹ thuật

Nội trở pin:
0.000mΩ đến 3mΩ / ±1%fs. ±20dgt/1uΩ
3.000mΩ đến 30mΩ / ±0.5%fs. ±15dgt/10uΩ
3.000mΩ đến 300mΩ / ±0.5%fs. ±15dgt/100uΩ
300mΩ đến 3Ω / ±0.5%fs. ±15dgt/100mΩ

Điện áp pin:
0.000V đến ±7V / ±0.2%fs. ±10dgt/1mV
7 V đến ±71.00V/ ±0.2%fs. ±10dgt/10mV
100V đến 120.00V/ ±0.2%fs. ±10dgt/100mV

Đặc điểm:
Chức năng: Đo điện trở trong của pin; Đo điện áp pin
Các loại pin: Pin axit chì, pin lithium và các loại pin khác.

Phương pháp đo:
– Điện trở trong: Phương pháp kiểm tra 4 đầu AC 1kHz;
– Điện áp đầu cuối hở mạch: Tối đa 3V
– Dòng kiểm tra: 2,0mA~200mA (Phạm vi thay đổi tương ứng với các dòng điện thử nghiệm khác nhau).
– Tần suất cập nhật hiển thị: 5m/s

Chống nhiễu: Có, Tự động điều chỉnh tần số: 920Hz~1080Hz
Nguồn cấp: DC 11,1V pin lithium 2600mAh
Điện áp đầu vào tối đa: DC 120V (giữa cực dương và cực âm)
Màn hình: 3,5 inch (màn hình màu 480 x 320)
Phản hồi: 200ms
Giao diện dữ liệu: Type C, lưu dữ liệu đo và tải lên PC
Giữ dữ liệu: Tự động/Giữ dữ liệu thủ công
Bluetooth: CÓ

Chức năng đánh giá phép đo: Ngưỡng đánh giá PASS, WARNING, FAIL có thể được cài đặt trước
Lưu trữ dữ liệu: 500 bộ
Tự động tắt nguồn: CÓ, Khoảng 15 phút
Chỉ báo pin yếu: CÓ, 5 mức pin
Kiểm tra đánh thủng: AC 3700V/RMS (giữa mạch và vỏ)
Phù hợp với quy định an toàn: IEC 61010; Chứng nhận CE
Kích thước máy đo: 170 x 115 x 65mm (D x R x C)
Trọng lượng: 674,0g (pin bao gồm)

Catalog

Ưu điểm nổi bật của Uni-T UT677C

Đo chính xác nội trở pin bằng phương pháp 4 dây (Kelvin)

Uni-T UT677C sử dụng phương pháp đo AC 1kHz với 4 đầu đo (Kelvin), giúp loại bỏ ảnh hưởng của điện trở dây dẫn và điểm tiếp xúc. Nhờ đó, kết quả đo nội trở có độ chính xác cao và ổn định hơn so với các phương pháp đo thông thường.

Đây là công nghệ được sử dụng phổ biến trong kiểm tra pin công nghiệp, giúp đánh giá nhanh chất lượng pin mà không cần tháo rời hoặc xả pin.

Đo đồng thời nội trở và điện áp pin

Thiết bị có khả năng đo điện trở trong và điện áp đầu cực của pin, cho phép người dùng đánh giá tổng thể tình trạng hoạt động của pin chỉ trong một lần đo.

Việc kết hợp hai thông số này giúp phát hiện sớm các dấu hiệu như pin lão hóa, suy giảm dung lượng, nội trở tăng bất thường hoặc điện áp không ổn định, từ đó hỗ trợ lên kế hoạch bảo trì và thay thế kịp thời.

Hỗ trợ nhiều loại pin và ắc quy

Uni-T UT677C tương thích với nhiều loại pin đang được sử dụng phổ biến hiện nay, bao gồm:

• Pin axit chì (Lead Acid).
• Pin Lithium.
• Pin lưu trữ năng lượng.
• Pin UPS.
• Pin viễn thông.
• Pin xe điện.
• Các loại pin sạc khác.

Thiết bị đáp ứng tốt nhu cầu kiểm tra trong nhiều lĩnh vực từ dân dụng đến công nghiệp.

Đánh giá tình trạng pin bằng PASS – WARNING – FAIL

Một trong những điểm nổi bật của UT677C là khả năng đánh giá kết quả đo tự động. Người dùng có thể thiết lập trước các ngưỡng đánh giá, sau đó máy sẽ hiển thị:

• PASS – Pin hoạt động tốt.
• WARNING – Pin có dấu hiệu suy giảm, cần theo dõi.
• FAIL – Pin không đạt yêu cầu, nên thay thế.

Tính năng này giúp rút ngắn thời gian kiểm tra, đặc biệt khi cần đánh giá số lượng lớn pin trong hệ thống.

Bluetooth và kết nối máy tính

Uni-T UT677C được tích hợp Bluetooth và cổng USB Type-C, cho phép truyền dữ liệu sang máy tính để lưu trữ, phân tích hoặc lập báo cáo kiểm tra.

Máy có khả năng lưu tới 500 bộ dữ liệu, phù hợp với công tác bảo trì định kỳ tại nhà máy, trung tâm dữ liệu, viễn thông và hệ thống UPS.

Màn hình màu 3.5 inch trực quan

Thiết bị sử dụng màn hình màu 3.5 inch (480 × 320 pixel) hiển thị rõ ràng các thông số đo, trạng thái pin, mức pin của máy và kết quả đánh giá.

Giao diện trực quan giúp người dùng thao tác nhanh và dễ dàng ngay cả trong môi trường làm việc có ánh sáng mạnh.

Khả năng chống nhiễu cao

UT677C được trang bị công nghệ tự động điều chỉnh tần số từ 920Hz đến 1080Hz, giúp giảm ảnh hưởng của nhiễu điện từ trong môi trường công nghiệp.

Nhờ đó, kết quả đo luôn ổn định ngay cả khi làm việc gần biến tần, tủ điện hoặc thiết bị công suất lớn.

Câu hỏi thường gặp (FAQ)

Uni-T UT677C đo được những loại pin nào?

Thiết bị hỗ trợ đo pin axit chì (Lead Acid), pin Lithium, pin lưu trữ năng lượng, pin UPS, pin viễn thông, pin xe điện và nhiều loại pin sạc khác có điện áp lên đến 120V DC.

Phương pháp đo 4 dây (Kelvin) có ưu điểm gì?

Phương pháp đo Kelvin sử dụng hai dây cấp dòng và hai dây đo điện áp riêng biệt, giúp loại bỏ ảnh hưởng của điện trở dây dẫn và điểm tiếp xúc. Điều này mang lại kết quả đo nội trở chính xác hơn, đặc biệt khi đo các giá trị điện trở rất nhỏ ở mức mili-ohm (mΩ).

Máy có lưu dữ liệu và xuất sang máy tính không?

Có. Uni-T UT677C lưu được 500 kết quả đo và hỗ trợ truyền dữ liệu sang máy tính qua USB Type-C hoặc Bluetooth, thuận tiện cho việc lưu trữ và lập báo cáo.

Chức năng PASS – WARNING – FAIL có tác dụng gì?

Người dùng có thể cài đặt ngưỡng đánh giá theo tiêu chuẩn của hệ thống pin. Sau khi đo, máy sẽ tự động hiển thị kết quả PASS, WARNING hoặc FAIL, giúp đánh giá nhanh tình trạng pin và rút ngắn thời gian kiểm tra.

Uni-T UT677C phù hợp với đối tượng nào?

Thiết bị phù hợp cho kỹ sư điện, kỹ thuật viên bảo trì UPS, viễn thông, năng lượng mặt trời, trung tâm dữ liệu, nhà máy sản xuất, đơn vị bảo trì pin công nghiệp và các phòng thí nghiệm cần đánh giá chính xác chất lượng pin.
