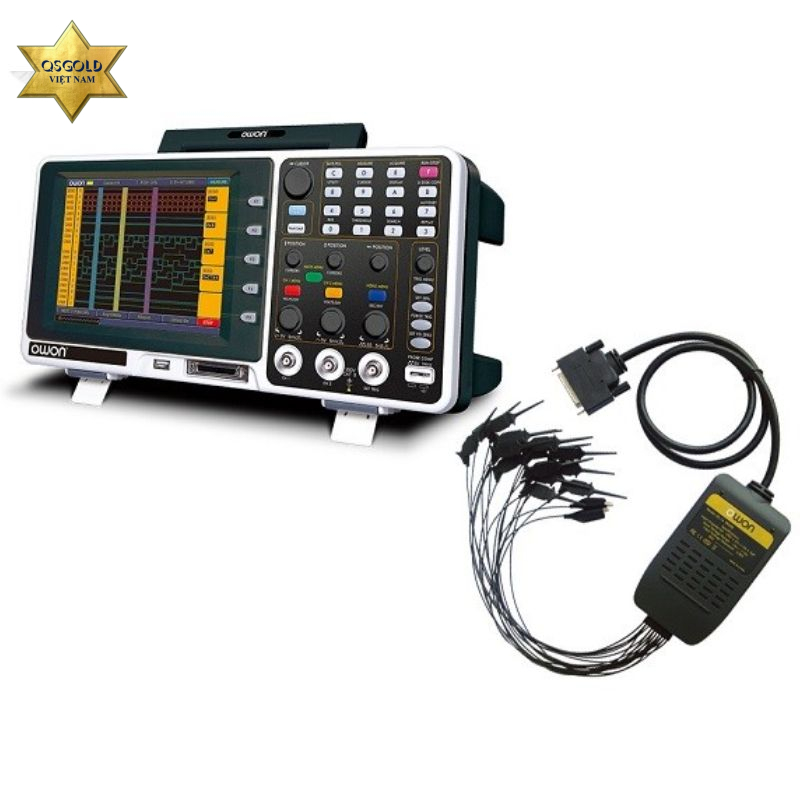

Máy hiện sóng số, phân tích Logic OWON MSO8202T (200MHz, 2 Channels, 2 GSa/s)

Máy hiện sóng số, phân tích Logic OWON MSO8202T

OWON MSO8202T là máy hiện sóng số tích hợp bộ phân tích Logic (Mixed Signal Oscilloscope – MSO), được thiết kế cho kỹ sư điện tử, phòng nghiên cứu (R&D), trường đại học và các trung tâm sửa chữa chuyên nghiệp. Thiết bị sở hữu băng thông 200MHz, 2 kênh analog kết hợp 16 kênh tín hiệu số, tốc độ lấy mẫu lên đến 2GS/s, giúp phân tích đồng thời tín hiệu analog và tín hiệu kỹ thuật số trong các hệ thống điện tử hiện đại.

Thương hiệu: OWON
Xuất xứ: Trung Quốc (China).
Bảo hành: 12 tháng
Model:MSO8202T

Thông số kỹ thuật

iệu năng

• Băng thông: 200MHz
• Số kênh: 2 kênh Analog + 16 kênh Logic
• Tốc độ lấy mẫu: 2GS/s
• Độ dài bản ghi: 2Mpts
• Độ phân giải dọc: 8-bit
• Độ chính xác tần số: ±2.5ppm

Thang đo

• Thang thời gian: 1ns/div ~ 100s/div (1-2-5)
• Độ nhạy dọc: 2mV/div ~ 5V/div

Trigger

• Edge
• Video
• Alternate
• Pulse
• Slope

Chức năng toán học

• FFT (Fast Fourier Transform)
• Hiển thị phổ RMS hoặc dBV RMS
• Cửa sổ FFT:
  • Rectangular
  • Hamming
  • Hanning
  • Blackman-Harris

Phân tích và xử lý dữ liệu

• Search
• Navigation
• History
• Mask Test
• Bode Plot
• Counter
• Phân tích năng lượng (tùy chọn)

Giao tiếp

• USB Host
• USB Device
• LAN
• Pass/Fail
• VGA (tùy chọn)
• RS232 (tùy chọn)

Hiển thị

• LCD màu 8 inch
• Độ phân giải: 800 × 600 pixel

Nguồn cấp

• Pin Lithium 7.4V 8000mAh

Kích thước và khối lượng

• Kích thước: 370 × 180 × 120 mm
• Khối lượng: 2,2 kg
