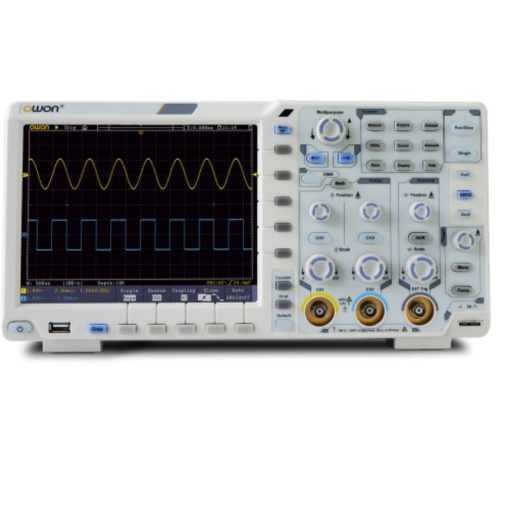

Máy hiện sóng OWON XDS3202E (200MHz 1GSa/s 2+1 kênh (external))

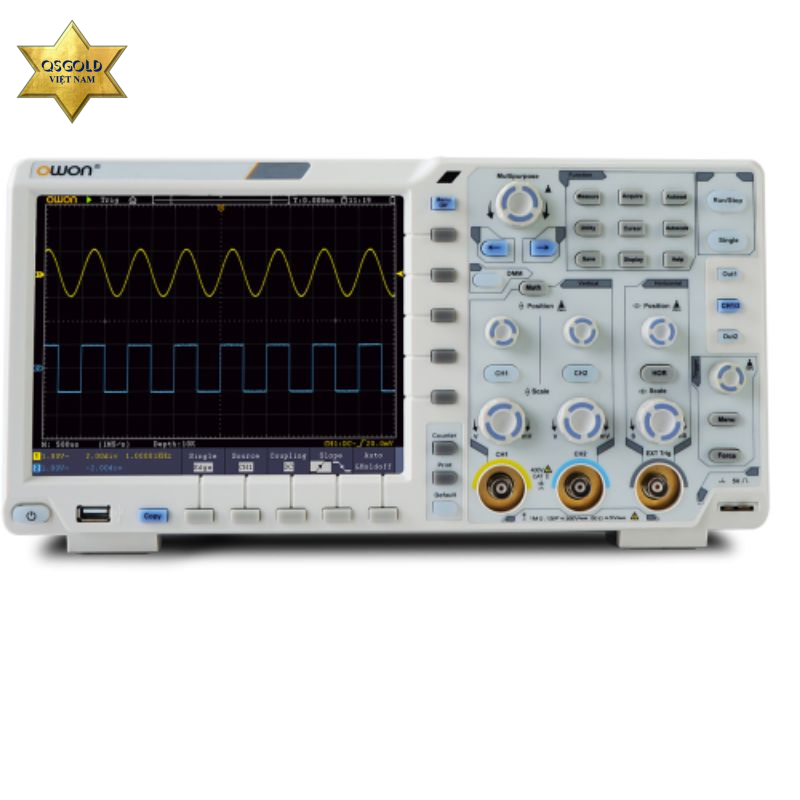

Máy hiện sóng OWON XDS3202E

OWON XDS3202E là máy hiện sóng số (Digital Oscilloscope) thuộc dòng XDS3000 của OWON, được thiết kế cho kỹ sư điện tử, phòng nghiên cứu (R&D), trung tâm sửa chữa và các đơn vị đào tạo kỹ thuật. Thiết bị nổi bật với băng thông 200MHz, 2 kênh đo + 1 kênh Trigger ngoài, bộ nhớ sâu 40Mpts và tốc độ làm mới dạng sóng lên đến 75.000 wfms/s, giúp quan sát tín hiệu nhanh, ổn định và phát hiện chính xác các xung bất thường.

Thương hiệu: OWON
Xuất xứ: Trung Quốc (China).
Bảo hành: 12 tháng
Model:XDS3202E

Thông số kỹ thuật

Hiệu năng

• Số kênh: 2 kênh Analog + 1 kênh External Trigger
• Băng thông: 200MHz
• Độ phân giải ADC: 8-bit
• Bộ nhớ sâu: 40Mpts
• Tốc độ làm mới dạng sóng: 75.000 wfms/s
• Rise Time: ≤1.7ns

Hiển thị

• Màn hình: LCD màu 8 inch
• Độ phân giải: 800 × 600 pixel

Thang đo

• Time Base: 2ns/div ~ 1000s/div (bước 1-2-5)

Đầu vào

• Trở kháng đầu vào:
  • 1MΩ ±2% // 15pF ±5%
  • 50Ω ±2%
• Điện áp đầu vào tối đa:
  • 1MΩ: ≤300Vrms
  • 50Ω: ≤5Vrms
• Độ chính xác: ±3%
• Hệ số đầu dò: 0.001X ~ 1000X (bước 1-2-5)

Chức năng

• Trigger
• Đo tự động nhiều thông số

Giao tiếp

• USB Host
• USB Device
• USB PictBridge
• Trigger Out (Pass/Fail)
• LAN
• VGA (tùy chọn)

Nguồn cấp

• 100 – 240V AC
• 50/60Hz
• CAT II

Kích thước và khối lượng

• Kích thước: 340 × 177 × 90 mm
• Khối lượng: 2,6 kg
