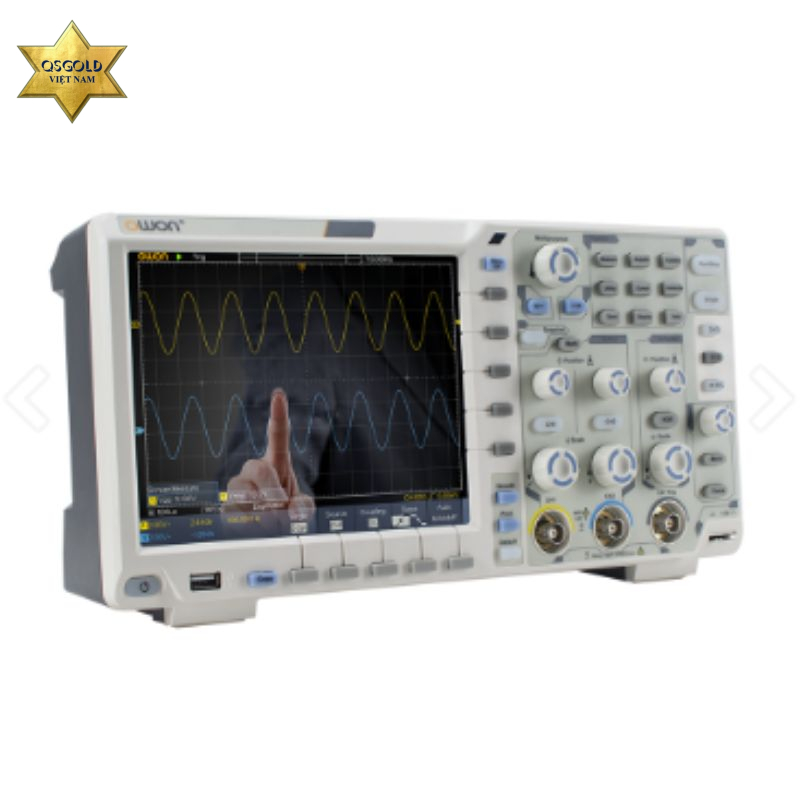

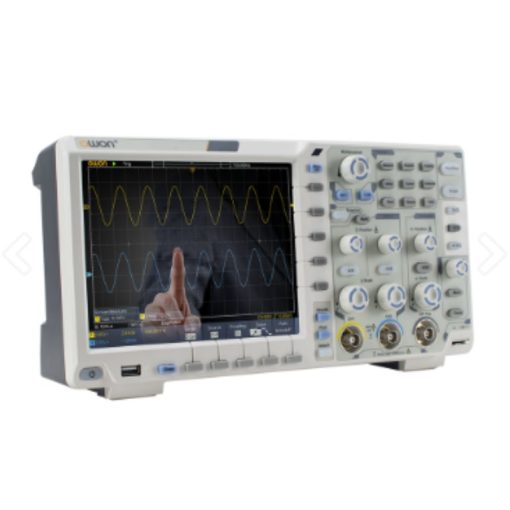

Máy hiện sóng OWON XDS2102

OWON XDS2102 là máy hiện sóng kỹ thuật số 2 kênh thuộc dòng XDS Series của OWON, được thiết kế dành cho các kỹ sư điện tử, phòng nghiên cứu, trường đại học, trung tâm bảo hành và dây chuyền sản xuất. Thiết bị sở hữu băng thông 100MHz, tốc độ lấy mẫu 1GS/s cùng tốc độ làm mới dạng sóng lên đến 75.000 wfms/s, giúp bắt chính xác các tín hiệu bất thường và phân tích tín hiệu nhanh chóng.

Thương hiệu: OWON
Xuất xứ: Trung Quốc (China).
Bảo hành: 12 tháng
Model: XDS2102

Thông số kỹ thuật máy hiện sóng OWON XDS2102

Hiệu năng

• Băng thông: 100 MHz
• Tốc độ lấy mẫu: 1 GS/s
• Bộ nhớ ghi (Record Length): 40M hoặc 80M điểm (tùy chọn)
• Tốc độ làm mới dạng sóng: 75.000 wfms/s
• Thang thời gian: 2 ns/div – 1000 s/div (bước 1-2-5)
• Thời gian lên (Rise Time): ≤ 3.5 ns

Kênh và màn hình

• Số kênh: 2 kênh + 1 kênh Trigger ngoài
• Màn hình: LCD màu 8 inch
• Độ phân giải: 800 × 600 pixel
• Tùy chọn màn hình cảm ứng

Độ cách ly kênh

• 50 Hz: 100 : 1
• 10 MHz: 40 : 1

Đầu vào

• Trở kháng đầu vào: 1 MΩ
• Điện áp đầu vào tối đa: 300 Vrms

Độ chính xác DC

• 1 mV: ±4%
• ≥2 mV: ±3%

Probe

• Hệ số suy giảm: 0.001X – 1000X

Ghép đầu vào

• DC
• AC
• GND

Đáp ứng tần số thấp

• ≥10Hz (-3dB, AC Coupling)

Độ nhạy dọc

• 1 mV/div – 10 V/div

Dải đo dọc

• ±2V (1 mV/div – 100 mV/div)
• ±200V (200 mV/div – 10 V/div)

Nội suy

• Sin(x)/x

Hệ thống Trigger

Loại Trigger

• Edge
• Video
• Pulse
• Slope
• Runt
• Window
• Timeout
• Nth Edge
• Logic
• I²C
• SPI
• RS232
• CAN

Chế độ Trigger

• Auto
• Normal
• Single

Giải mã Bus

• I²C
• SPI
• RS232
• CAN

Chức năng đo

Đo bằng con trỏ

• ΔV
• ΔT
• Cursor tự động

Đo tự động

• Vpp
• Vavg
• Vrms
• Frequency
• Period
• RMS
• Vmax
• Vmin
• Vtop
• Vbase
• Vamp
• Overshoot
• Preshoot
• Rise Time
• Fall Time
• Positive Width
• Negative Width
• Positive Duty
• Negative Duty
• Phase
• Delay A→B
• Đếm xung
• Đếm cạnh lên/xuống

Phân tích dạng sóng

• Cộng (+)
• Trừ (-)
• Nhân (×)
• Chia (÷)
• FFT
• FFT RMS
• Tích phân
• Vi phân
• Căn bậc hai
• Hàm người dùng
• Bộ lọc số:
  • Low Pass
  • High Pass
  • Band Pass
  • Band Stop

Khả năng lưu trữ

• Lưu tối đa 100 dạng sóng

Chức năng bổ sung

• Hiển thị Lissajous
• Sai số pha: ±3°
• Bộ đếm tần số tích hợp
• Hỗ trợ chuẩn video:
  • NTSC
  • PAL
  • SECAM

Giao tiếp

• USB Host
• USB Device
• LAN
• VGA
• Trigger Out (Pass/Fail)

Nguồn cấp

• 100 – 240VAC
• 50/60Hz
• Chuẩn an toàn CAT II
