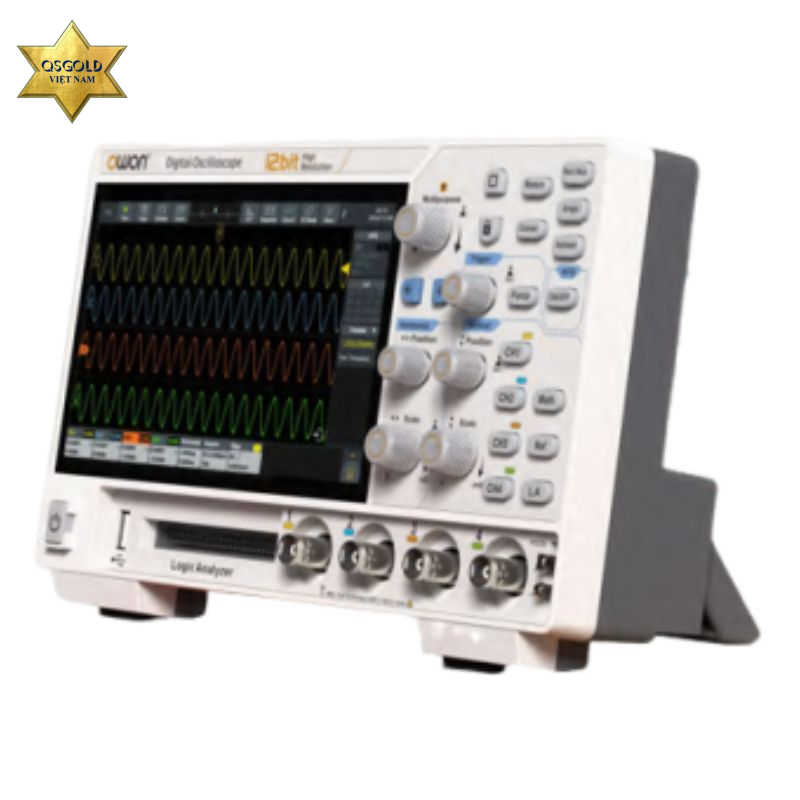

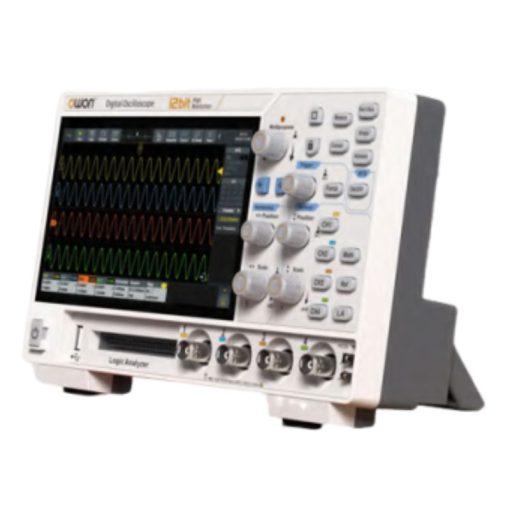

Máy hiện sóng OWON ADS914A

Máy hiện sóng OWON ADS914A là máy hiện sóng số 4 kênh với băng thông 125 MHz, độ phân giải theo chiều dọc 12 bit và tốc độ lấy mẫu tối đa 2 GSa/s (kênh đơn). Thiết bị hỗ trợ nhiều chế độ thu thập dữ liệu, tốc độ làm mới dạng sóng lên đến 700.000 wfms/s và bộ nhớ sâu 100M, đáp ứng nhu cầu quan sát và phân tích tín hiệu trong nhiều ứng dụng.

Thương hiệu: OWON
Xuất xứ: Trung Quốc (China).
Bảo hành: 12 tháng
Model:ADS914A

Thông số kỹ thuật Máy hiện sóng OWON ADS914A

Máy hiện sóng

• Băng thông (-3 dB): 125 MHz
• Số kênh: 4
• Tốc độ lấy mẫu tối đa:
  • 2 GSa/s (kênh đơn)
  • 1 GSa/s (kênh đôi)
  • 500 MSa/s (kênh đầy đủ)
• Chế độ thu thập: Mẫu, Đỉnh, Độ phân giải cao, Trung bình, Phân đoạn
• Độ chính xác tăng DC: 3% (≤1 mV); 2% (≥2 mV)
• Tốc độ làm mới dạng sóng: Tối đa 700.000 wfms/s
• Độ sâu bộ nhớ tối đa: 100 M
• Phạm vi độ nhạy theo chiều dọc: 200 μV/div ~ 10 V/div
• Độ phân giải theo chiều dọc: 12 bit
• Phạm vi tốc độ lấy mẫu: 1 ns/div ~ 1000 s/div (bước 1-2-5)
• Độ chính xác thời gian của rơle: ±25 ppm (điển hình)
• Trở kháng đầu vào: 1 MΩ ±2%, song song với 20 pF ±5 pF
• Hệ số suy giảm của đầu dò: 1μX ~ 1MX, bước 1-2-5, hỗ trợ tùy chỉnh

Kích hoạt và giải mã

• Kiểu kích hoạt: Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth, Logic, RS232/UART, I2C, SPI, CAN, LIN
• Giải mã Bus: UART, I2C, SPI, CAN, LIN

Đo tự động

• Hỗ trợ đo: Chu kỳ, Tần số, +Width, -Width, Thời gian tăng, Thời gian giảm, Scr Duty, +Duty, -Duty, Vavg, Vpp, Vrms, Overshoot, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Preshoot, Std Dev, +Pulse Cnt, -Pulse Cnt, Rise Cnt, Fall Cnt, Area, Cyc Area, Delay(-), Phase(-), FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF

Toán dạng sóng

• Hỗ trợ: +, -, ×, ÷, Intg, Diff, Sqrt
• Hoạt động hàm: Lg, Ln, Exp, Abs, Sin, Cosine, Tan
• FFT
• FFT RMS
• Người dùng xác định
• Bộ lọc kỹ thuật số: Thông thấp, thông cao, thông dải, loại bỏ dải

Bộ đếm tần số

• Bộ đếm tần số: 6 chữ số
• Tần số tối đa: Băng thông analog tối đa của máy hiện sóng

Vôn kế

• Chế độ: DC, AC+DCrms, ACrms
• Độ phân giải: 4 chữ số (ACV/DCV)

Máy phát dạng sóng Arb (Tùy chọn)

• Tần số đầu ra tối đa: 30 MHz (đơn)
• Dạng sóng tích hợp: 28 dạng sóng
• Tốc độ lấy mẫu: 160 MSa/s
• Độ phân giải theo chiều dọc: 14 bit
• Dạng sóng chuẩn: Sine, Square, Ramp, Pulse, Noise
• Dạng sóng tùy ý: Exponential Rise/Fall, Sin(x)/x, Step Wave và các dạng sóng tích hợp khác
• Tần số dạng sóng tùy ý: 1 μHz ~ 10 MHz
• Độ dài dạng sóng tùy ý: 2 ~ 18K điểm
• Biên độ:
  • 2 mVpp ~ 10 Vpp (trở kháng cao)
  • 1 mVpp ~ 5 Vpp (50 Ω)
• Điều chế: AM, FM, PM, FSK, Sweep, Burst

Bộ phân tích logic (Tùy chọn)

• Số kênh: 16 kênh đầu vào (D0-D15)
• Phạm vi ngưỡng: ±20.0 V (bước 10 mV)
• Độ dao động điện áp tối thiểu: 500 mVpp
• Phạm vi động đầu vào tối đa: ±30 V + ngưỡng
• Điện áp đầu vào tối đa: ±40 V Peak, quá điện áp thoáng qua 800 Vpk
• Độ phân giải theo chiều dọc: 1 bit

Giao diện và hiển thị

• Giao diện truyền thông: HDMI, USB Device, USB Host, Trig Out (P/F), LAN
• Màn hình: 7 inch
• Độ phân giải: 1024 × 600
• Loại màn hình: Cảm ứng đa điểm điện dung

Nguồn và kích thước

• Cổng nguồn: Type-C
• Nguồn cấp ngoài: 12 V / 4 A
• Kích thước: 260 × 160 × 78 mm
• Trọng lượng: Khoảng 1.5 kg (không bao gồm đóng gói)
