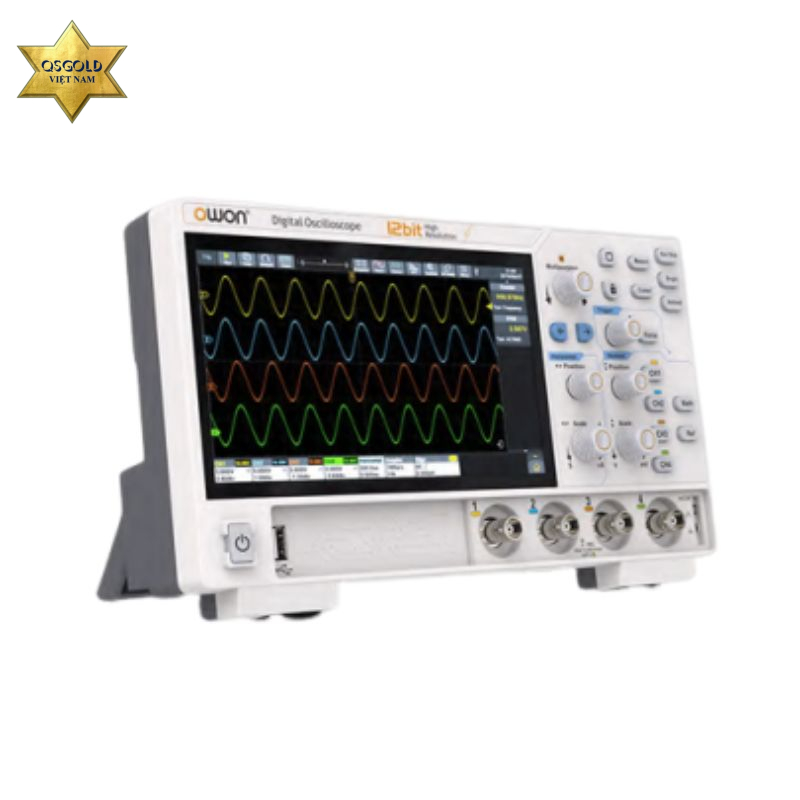

Máy hiện sóng OWON ADS824A

Máy hiện sóng OWON ADS824A là máy hiện sóng kỹ thuật số 4 kênh với băng thông 200 MHz, tốc độ lấy mẫu tối đa 1.25 GSa/s và độ phân giải theo chiều dọc 12 bit. Thiết bị được trang bị độ sâu bộ nhớ lên đến 50 Mpts, tốc độ làm mới dạng sóng tối đa 700.000 wfms/s, hỗ trợ nhiều chế độ Trigger, giải mã Bus và các phép toán dạng sóng.

Thương hiệu: OWON
Xuất xứ: Trung Quốc (China).
Bảo hành: 12 tháng
Model:ADS824A

Thông số kỹ thuật Máy hiện sóng OWON ADS824A

• Băng thông (-3 dB): 200 MHz
• Số kênh: 4
• Tốc độ lấy mẫu tối đa: 1.25 GSa/s
• Chế độ thu thập: Mẫu (Sample), Đỉnh (Peak), Độ phân giải cao (High Resolution), Trung bình (Average), Phân đoạn (Segment)
• Độ chính xác tăng DC: 3% (≤1 mV); 2% (2 mV); 1.5% (≥5 mV)
• Tốc độ làm mới dạng sóng: Tối đa 700.000 wfms/s
• Độ sâu bộ nhớ tối đa: 50 Mpts
• Phạm vi độ nhạy theo chiều dọc: 500 μV/div ~ 10 V/div
• Độ phân giải theo chiều dọc: 12 bit
• Phạm vi tốc độ lấy mẫu (Time Base): 1 ns/div ~ 1000 s/div, bước 1-2-5
• Độ chính xác thời gian của rơle: ±25 ppm (điển hình)
• Trở kháng đầu vào: 1 MΩ ±2%, song song với 20 pF ±5 pF
• Hệ số suy giảm của đầu dò: 1 μX ~ 1 MX, bước 1-2-5, hỗ trợ tùy chỉnh

Kích hoạt (Trigger)

• Kiểu kích hoạt: Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth, Logic, RS232/UART, I2C, SPI, CAN, LIN

Giải mã Bus

• UART
• I2C
• SPI
• CAN
• LIN

Đo lường tự động

• Chu kỳ (Period)
• Tần số (Frequency)
• +Width
• -Width
• Thời gian tăng (Rise Time)
• Thời gian giảm (Fall Time)
• Scr Duty
• +Duty
• -Duty
• Vavg
• Vpp
• VRMS
• Overshoot
• Vmax
• Vmin
• Vtop
• CycRms
• Vbase
• Vamp
• Preshoot
• Std Dev
• +Pulse Cnt
• -Pulse Cnt
• Rise Cnt
• Fall Cnt
• Area
• Cyc Area
• Delay(-)
• Phase(-)
• FRR
• FRF
• FFR
• FFF
• LRR
• LRF
• LFR
• LFF

Toán dạng sóng

• ×
• ÷
• Intg
• Diff
• Sqrt
• Hàm toán học:
  • Lg
  • Ln
  • Exp
  • Abs
  • Sin
  • Cosine
  • Tan
• FFT
• FFT RMS
• User Defined
• Bộ lọc kỹ thuật số:
  • Thông thấp (Low Pass)
  • Thông cao (High Pass)
  • Thông dải (Band Pass)
  • Loại bỏ dải (Band Stop)

Bộ đếm tần số

• Bộ đếm tần số 6 chữ số
• Tần số tối đa bằng băng thông analog của máy hiện sóng

Vôn kế

• Hỗ trợ:
  • DC
  • AC + DC RMS
  • AC RMS
• Độ phân giải: 4 chữ số (ACV/DCV)

Giao diện và hiển thị

• Giao diện truyền thông: HDMI, USB Device, USB Host, Trig Out (P/F), LAN
• Màn hình: 7 inch (1024 × 600), màn hình cảm ứng đa điểm điện dung

Nguồn

• Cổng nguồn: Type-C
• Nguồn ngoài: 12 V / 3 A

Kích thước và trọng lượng

• Kích thước: 260 × 160 × 78 mm
• Trọng lượng: Khoảng 1.5 kg (không bao gồm đóng gói)
