Máy hiện sóng dạng tablet 4 trong 1 FNIRSI DPOS350P (350MHz, 1GSPS)

Máy hiện sóng dạng tablet 4 trong 1 FNIRSI DPOS350P (350MHz, 1GSPS)

DPOS350P là thiết bị đo lường tích hợp đa chức năng hiệu năng cao, phù hợp cho nhiều ứng dụng công nghiệp và nghiên cứu. Với thiết kế tích hợp mạnh mẽ, tốc độ lấy mẫu cao và băng thông rộng, thiết bị cho phép phân tích chính xác các tín hiệu phức tạp, hiển thị dạng sóng rõ ràng và kích hoạt thông minh. Màn hình độ phân giải cao tích hợp, điều khiển cảm ứng, hệ thống kích hoạt thông minh và nhiều chế độ đo giúp thiết bị trở thành công cụ đo kiểm và phân tích chính xác, tin cậy trong phòng thí nghiệm, dây chuyền sản xuất và hiện trường bảo trì.

Thương hiệu: FNIRSI
Model: DPOS350P
Xuất xứ: China (Trung Quốc)
Bảo hành: 12 Tháng

Thông số cơ bản DPOS350P

• Cấu hình khởi động: 5 thiết lập sẵn
• Yêu cầu sạc: QC18W – 12V/1.5A (Type-C)
• Ngôn ngữ: Trung / Anh / Nga / Bồ Đào Nha
• Pin: 3.7V, 8000mAh (Lithium)
• Kích thước màn hình: 7 inch
• Thời gian chờ: khoảng 3 giờ
• Độ phân giải: 1024 × 600 pixels
• Thời gian sạc: khởi động ≈ 5 giờ
• Công nghệ màn hình: IPS góc nhìn rộng
• Công suất tiêu thụ: 10W
• Phương thức điều khiển: màn hình cảm ứng điện dung
• Tản nhiệt: làm mát bằng không khí
• Giao tiếp mở rộng: cổng USB
• Kích thước: 190mm × 128mm × 37mm
• Tự động tắt: 15 phút ~ 1 giờ / tắt
• Nâng cấp firmware: hỗ trợ file .iso
• Nhiệt độ lưu trữ: -20~60℃

Thông số máy hiện sóng (Oscilloscope)

• Số kênh analog: 2
• Băng thông: 350MHz
• Thời gian sườn lên: 1nS
• Tốc độ lấy mẫu tối đa: 1GSPS
• Độ sâu bộ nhớ: 47Kpts
• Trở kháng ngõ vào: 1MΩ / 14PF
• Dải thời gian: 5nS ~ 50S
• Dải roll: 50mS ~ 50S
• Độ nhạy trục dọc: 2mV ~ 20V (1X)
• Dải điện áp trục dọc: 16mV ~ 160V (1X)
• Độ chính xác DC: ±2%
• Độ chính xác thời gian: ±0.01%
• Ghép nối: DC / AC
• Hệ số đầu dò: 1X / 10X / 100X
• Giới hạn băng thông phần cứng: 150M / 20M
• Chế độ độ phân giải cao: 8bit ~ 16bit
• Số phép đo: 12 loại
• Đo bằng con trỏ: thời gian, chu kỳ, tần số, mức, điện áp
• Phát hiện kích hoạt: kích hoạt số
• Kênh kích hoạt: CH1 / CH2
• Chế độ kích hoạt: Auto / Single / Normal
• Kiểu kích hoạt: sườn lên / sườn xuống
• Khử nhiễu kích hoạt: L1 ~ L3
• Mức kích hoạt: thủ công / tự động 10% ~ 90%
• Lưu ảnh màn hình: 90 ảnh
• Lưu dạng sóng: 500 nhóm
• Lưới nền: hiển thị / ẩn
• Di chuyển dạng sóng: điều chỉnh thô / tinh
• Bảo vệ quá áp: chịu điện áp 400V
• Độ sáng dạng sóng: điều chỉnh được
• Hiển thị FFT đơn giản: hỗ trợ
• Hiển thị huỳnh quang số: hỗ trợ
• Hiển thị nhiệt độ màu: hỗ trợ
• Chế độ XY: hỗ trợ
• Zoom timebase: hỗ trợ
• Tự động căn chỉnh một phím: hỗ trợ
• Trả về zero một phím: hỗ trợ
• Trình duyệt dữ liệu: hỗ trợ

Thông số bộ phát tín hiệu (Signal Generator)

• Dạng sóng: 14 dạng chuẩn + dạng sóng thu
• Tần số: 0 ~ 50MHz (sine), các dạng khác tối đa 10M / 5M / 3M
• Biên độ: 0 ~ 5VPP
• Offset: -2.5V ~ +2.5V
• Duty cycle: 0.1% ~ 99.9%
• Độ phân giải tần số: 1Hz
• Độ phân giải biên độ: 1mV
• Độ phân giải offset: 1mV
• Độ phân giải duty: 0.1%
• Dạng sóng tùy chỉnh: 500 nhóm

Thông số phân tích đáp ứng tần số (Frequency Response Analyzer)

• Tần số kích thích: 10Hz ~ 50MHz
• Biên độ kích thích: 0 ~ 5VPP
• Offset kích thích: -2.5V ~ +2.5V
• Số điểm tần số: 20 ~ 500
• Đo con trỏ: tần số / độ lợi / pha
• Chế độ hoạt động: đơn / lặp
• Hiệu chuẩn hệ thống: hỗ trợ

Thông số máy phân tích phổ (Spectrum Analyzer)

• Phương pháp biến đổi: FFT
• Độ dài FFT: 4K ~ 32K
• Dải tần: 200KHz ~ 350MHz
• Dải mức: -60dBmV ~ +260dBmV
• Đo con trỏ: tần số / biên độ
• Tham số đánh dấu: hài có năng lượng lớn nhất
• Biểu đồ waterfall: hỗ trợ
• Biểu đồ waterfall 3D: hỗ trợ
• Tự động điều chỉnh: hỗ trợ
• Hiệu chuẩn hệ thống: hỗ trợ

Tính năng máy hiện sóng FNIRSI DPOS350P

• Tích hợp đa chức năng mạnh mẽ: kết hợp máy hiện sóng 350MHz, bộ phát tín hiệu 50MHz, máy phân tích phổ 200K~350MHz và bộ phân tích đáp ứng tần số 50MHz.
• Bắt dạng sóng hiệu năng cao: tốc độ lấy mẫu thời gian thực 1GSPS, băng thông 350MHz (chế độ 1 kênh), tốc độ làm tươi dạng sóng 50,000 wfm/s, hỗ trợ phát hiện tín hiệu bất thường xác suất thấp.
• Hiển thị và vận hành tối ưu: màn hình cảm ứng IPS 7 inch độ phân giải 1024×600, hỗ trợ chuyển đổi thang xám và nhiệt độ màu.
• Khả năng tạo và phân tích tín hiệu phong phú: bộ phát tín hiệu 50MHz hỗ trợ 14 dạng sóng chuẩn và dạng sóng tùy chỉnh; máy phân tích phổ dải 200K~350MHz, phù hợp đo EMI, RF và tín hiệu tần số cao.
• Bảo vệ quá áp và sạc nhanh: chịu điện áp tới 400V; hỗ trợ sạc nhanh QC18W, sạc đầy trong 2 giờ.
• Lưu trữ và xuất dữ liệu thuận tiện: lưu tối đa 500 dạng sóng và 90 hình ảnh; hỗ trợ xuất dữ liệu qua USB.

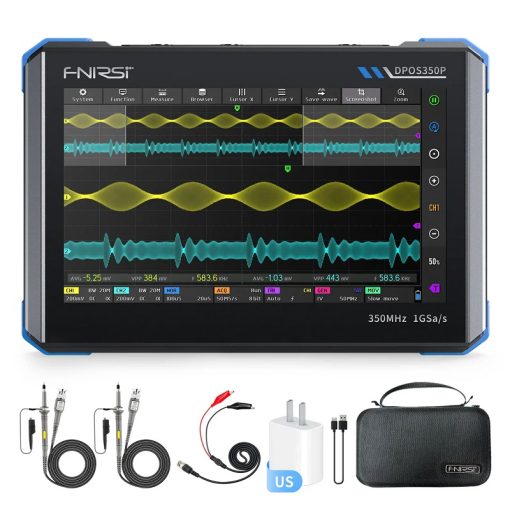

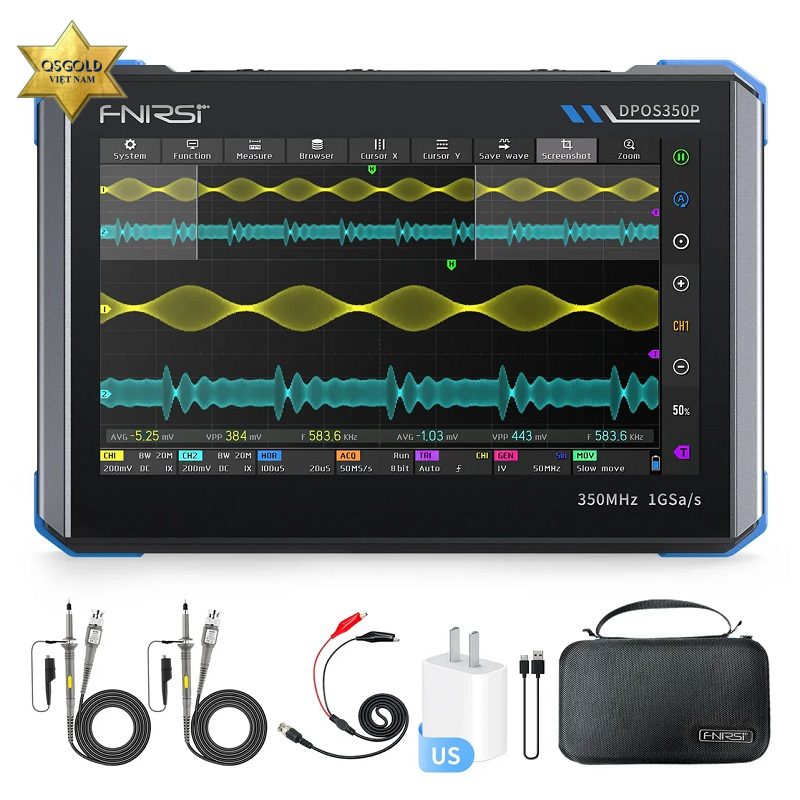

Cung cấp bao gồm:

• Máy chính DPOS350P ×1
• Bộ sạc nhanh QC18W ×1
• Đầu dò 350MHz ×2
• Túi đựng ×1
• Kẹp cá sấu ×1
• Cáp dữ liệu USB ×1
• Hướng dẫn sử dụng ×1
• Hộp đựng ×1
