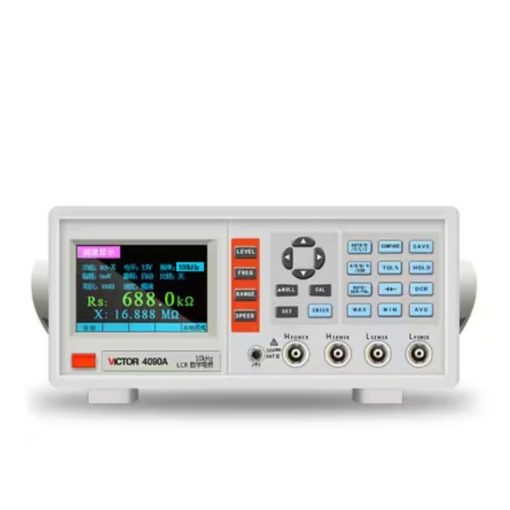

Máy đo LCR kỹ thuật số để bàn VICTOR VC4090A

VICTOR VC4090 Series là dòng máy đo LCR kỹ thuật số để bàn có độ chính xác cao, được thiết kế để đo và phân tích các linh kiện điện tử như điện cảm (L), điện dung (C), điện trở (R), trở kháng (Z), ESR, hệ số tổn hao (D), hệ số phẩm chất (Q), góc pha (θ) và điện kháng (X).

Thương hiệu: VICTOR
Xuất xứ: Trung Quốc (China).
Bảo hành: 12 tháng
Model: VC4090

Thông số kỹ thuật

Model sản phẩm

• VC4090A
• VC4090B
• VC4090C
• VC4091A
• VC4091B
• VC4091C

Tần số kiểm tra

VC4090A

• 10 điểm tần số:
  • 100Hz
  • 120Hz
  • 200Hz
  • 400Hz
  • 800Hz
  • 1kHz
  • 2kHz
  • 4kHz
  • 8kHz
  • 10kHz

Thông số đo

Thông số chính

• Điện cảm (L)
• Điện dung (C)
• Điện trở (R)
• Trở kháng (Z)

Thông số phụ

• Điện kháng (X)
• Hệ số tổn hao (D)
• Hệ số phẩm chất (Q)
• Góc pha (θ)
• Điện trở nối tiếp tương đương (ESR)

Dải đo

Điện cảm (L)

• 0,001µH ~ 99.999H

Điện dung (C)

• 0,001pF ~ 99,999mF

Điện trở (R)

• 0,0001Ω ~ 99,999MΩ

Độ chính xác

• ±0,2%

Tốc độ đo

• Chậm:
  • 2 lần/giây
• Trung bình:
  • 4 lần/giây
• Nhanh:
  • 8 lần/giây

Điện áp phân cực DC (Bias)

VC4090 Series

• Điều chỉnh:
  • 0 ~ 1500mV
• Bước điều chỉnh:
  • 1mV

Điện áp kiểm tra AC

VC4090 Series

6 mức điện áp cố định:

• 0,1V
• 0,3V
• 0,6V
• 1V
• 1,5V
• 2V

VC4091 Series

• Điều chỉnh liên tục:
  • 0,1V ~ 2V
• Bước điều chỉnh:
  • 1mV

Trở kháng đầu ra nguồn tín hiệu

• 30Ω
• 100Ω

Chức năng hiệu chuẩn

• Hiệu chuẩn mạch hở (Open Calibration).
• Hiệu chuẩn mạch ngắn (Short Calibration).

Chức năng sàng lọc (Bin Sorting)

• Phạm vi cài đặt:
  • -50% ~ +50%
• Các mức cố định:
  • ±1%
  • ±5%
  • ±10%
  • ±20%

Bộ so sánh (Comparator)

• 05 nhóm phân loại:
  • 03 nhóm đạt.
  • 01 nhóm không đạt.
  • 01 nhóm hỗ trợ.

Chức năng mở rộng

• Đo điện trở DC (DCR).
• Đo tụ điện phân chuyên dụng.
• Điều chỉnh độ sáng đèn nền.
• Chuyển đổi giao diện tiếng Trung/tiếng Anh.

Giao tiếp

Tiêu chuẩn

• RS232 hoặc RS485
• USB Device
• Driver PC

Tùy chọn

• GPIB
• USB Host

Màn hình

• LCD TFT màu.
• Kích thước 3,5 inch.
• Độ phân giải 480 × 320.

Nguồn cấp

• 220V AC ±10%, 50Hz
• Hoặc 110V AC ±10% (tùy chọn)

Công suất tiêu thụ

• <10W

Điều kiện làm việc

• Nhiệt độ:
  • 0°C ~ 40°C

Kích thước

• 265 × 105 × 305 mm

Trọng lượng

• Khoảng 2,1kg

Phụ kiện tiêu chuẩn

• 01 Máy đo LCR VICTOR VC4090 Series.
• 01 Dây nguồn 3 lõi.
• 01 Bộ dây đo Kelvin 4 cực.
• 01 Thanh hiệu chuẩn mạch ngắn mạ vàng.
• 01 Hướng dẫn sử dụng.

Phụ kiện tùy chọn

• Cáp GPIB.
• Cáp RS232.
• Cáp USB.
• Dây đo 2m hoặc 4m.
• Kẹp Kelvin.
• Bộ gá đo Kelvin.
• Bộ gá đo linh kiện SMD.
• Bút đo LCR SMT 4 dây.
