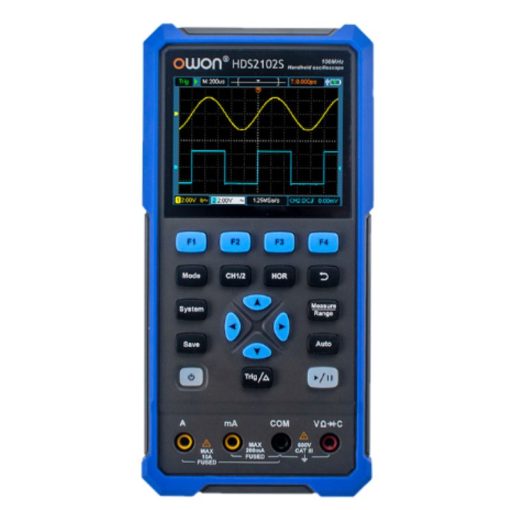

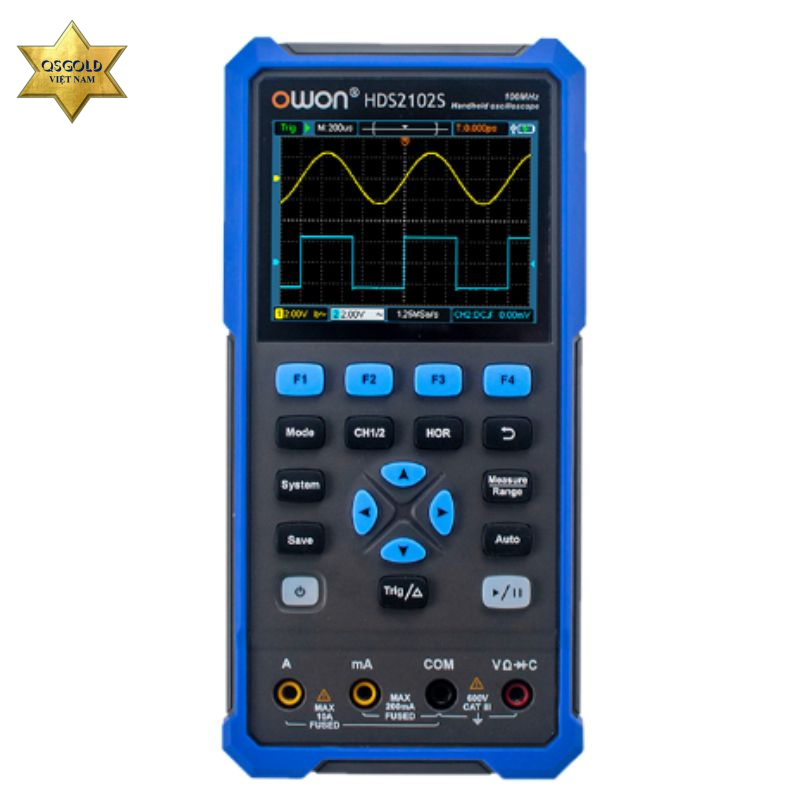

Máy hiện sóng cầm tay OWON HDS2102S

OWON HDS2102S là máy hiện sóng cầm tay đa chức năng tích hợp 3 thiết bị trong 1, gồm máy hiện sóng 2 kênh 100MHz, đồng hồ vạn năng số và máy phát xung tùy ý 25MHz. Thiết bị đáp ứng tốt nhu cầu kiểm tra, phân tích và mô phỏng tín hiệu trong nghiên cứu, sửa chữa điện tử, bảo trì thiết bị công nghiệp, phòng thí nghiệm và đào tạo.

Thương hiệu: OWON
Xuất xứ: Trung Quốc (China).
Bảo hành: 12 tháng
Model:HDS2102S

Thông số kỹ thuật

1. Máy hiện sóng

• Băng thông: 100MHz
• Số kênh: 2 kênh máy hiện sóng + 1 kênh máy tạo sóng
• Tốc độ lấy mẫu:
  • 250MSa/s (kênh kép)
  • 500MSa/s (kênh đơn)
• Chế độ dò sóng: Bình thường (Normal), phát hiện giá trị cực đại (Peak Detect)
• Chiều dài bản ghi: 8K
• Hiển thị: Màn hình LCD 3.5 inch
• Tốc độ làm mới dạng sóng: 10.000 wfms/s

2. Đồng hồ vạn năng

• Chức năng đo:
  • Điện áp AC/DC
  • Dòng điện AC/DC
  • Điện trở
  • Điện dung
  • Kiểm tra diode
  • Đo thông mạch
• Trở kháng đầu vào: 10MΩ
• Điện áp đầu vào tối đa:
  • AC 750V
  • DC 1000V
• Dòng đầu vào tối đa:
  • DC: 10A
  • AC: 10A

3. Máy phát xung

• Số kênh: 1
• Tốc độ lấy mẫu: 125MSa/s
• Độ phân giải dọc: 14 bit
• Độ dài dạng sóng: 8K
• Trở kháng đầu ra: 50Ω
• Dải biên độ (High Impedance): 20mVpp – 5Vpp

Tần số đầu ra

• Sóng Sin: 0.1Hz – 25MHz
• Sóng Vuông: 0.1Hz – 5MHz
• Sóng Ramp: 0.1Hz – 1MHz
• Sóng Xung: 0.1Hz – 5MHz
• Sóng tùy ý: 0.1Hz – 5MHz

Bộ phụ kiện đi kèm

• Máy chính OWON HDS2102S
• Que đo máy hiện sóng
• Que đo đồng hồ vạn năng
• Dây nguồn
• Bộ sạc
• Cáp USB
• Hướng dẫn sử dụng
• Túi đựng
