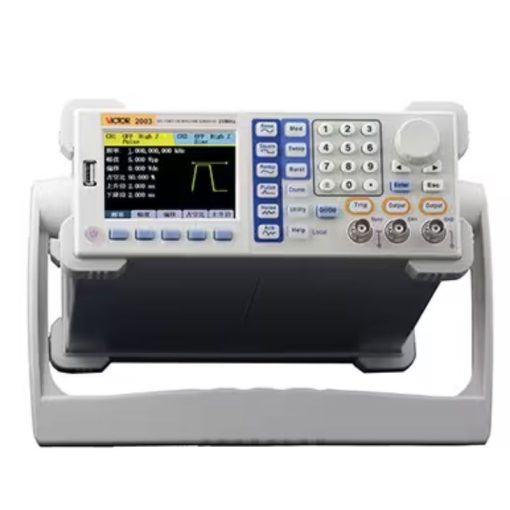

Máy tạo sóng tùy ý/chức năng hai kênh VICTOR 2003 / 2004 / 2006

Máy tạo sóng tùy ý/chức năng hai kênh VICTOR 2003 / 2004 / 2006 là dòng máy phát tín hiệu (Function/Arbitrary Waveform Generator) chuyên nghiệp, được thiết kế cho phòng thí nghiệm, trung tâm R&D, dây chuyền sản xuất điện tử, trường đại học và các kỹ sư nghiên cứu.

Thương hiệu: VICTOR
Xuất xứ: Trung Quốc (China).
Bảo hành: 12 tháng
Model:2003 / 2004 / 2006

Thông số kỹ thuật

Các model

Dạng sóng hỗ trợ

• Sóng sin (Sine)
• Sóng vuông (Square)
• Sóng tam giác (Triangle)
• Sóng răng cưa (Ramp)
• Sóng xung (Pulse)
• Nhiễu (Noise)
• Sóng DC
• Sóng tùy ý (Arbitrary Waveform)

Dải tần phát

Sóng sin

• 1 µHz đến:
  • 10 MHz
  • 25 MHz
  • 40 MHz
  • 60 MHz
  • 70 MHz (tùy model)

Sóng vuông

• 1 µHz đến:
  • 5 MHz (model 10M và 25M)
  • 10 MHz (model 40M trở lên)

Sóng tam giác

• 1 µHz đến:
  • 500 kHz
  • 1 MHz
  • 2 MHz (tùy model)

Sóng xung

• 100 µHz đến:
  • 5 MHz
  • 10 MHz (tùy model)

Sóng tùy ý

• 1 µHz đến:
  • 5 MHz
  • 10 MHz (tùy model)

Đặc tính tần số

• Độ phân giải tần số: 1 µHz
• Độ chính xác tần số: ±5 ppm
• Băng thông nhiễu (-3 dB): 7 MHz

Đặc tính sóng sin

• Méo hài CH1:
  • 0–1 MHz: < -45 dBc
  • 1–10 MHz: < -40 dBc
  • 10–20 MHz: < -30 dBc
  • 20–40 MHz: < -25 dBc
  • 40–70 MHz: < -20 dBc
• Méo hài CH2 (>1 Vpp):
  • 0–1 MHz: < -45 dBc
  • 1–40 MHz: < -40 dBc
  • 40–70 MHz: < -35 dBc
• Tổng méo hài (THD):
  • <0,2% (20 Hz – 20 kHz, 1 Vpp)

Đặc tính sóng vuông

• Thời gian lên/xuống: <20 ns
• Độ vượt mức: <5%
• Chu kỳ hoạt động:
  • 100 kHz: 1%–99%
  • 5 MHz: 20%–80%
  • 10 MHz: 40%–60%
• Độ phân giải Duty Cycle: 0,1%
• Jitter:
  • Chu kỳ 6 ns + 0,1%

Đặc tính sóng tam giác

• Độ tuyến tính:
  • ≤0,1%
• Độ đối xứng:
  • 0–100%
• Độ phân giải:
  • 0,1%

Đặc tính sóng xung

• Độ rộng xung nhỏ nhất:
  • 20 ns
• Độ phân giải:
  • 1 ns
• Thời gian lên/xuống:
  • ≥20 ns
• Độ vượt mức:
  • <5%
• Jitter:
  • 6 ns + 0,1%

Dạng sóng tùy ý

• Tốc độ lấy mẫu:
  • 160 MSa/s
• Độ phân giải:
  • CH1: 12 bit
  • CH2: 10 bit
• Chiều dài dạng sóng:
  • CH1: 16 kpoints
  • CH2: 4 kpoints
• Lưu trữ:
  • 10 dạng sóng

Đầu ra

CH1

• 1 mVpp đến 10 Vpp (≤20 MHz)
• 1 mVpp đến 5 Vpp (>20 MHz)

CH2

• 1 mVpp đến 3 Vpp (≤20 MHz)

Độ chính xác biên độ

• ±1% giá trị cài đặt ±1 mVpp

Offset

• CH1:
  • ±5 Vpk
• CH2:
  • ±1,5 Vpk

Trở kháng đầu ra

• 50 Ω

Bảo vệ

• Bảo vệ ngắn mạch.
• Tự động ngắt đầu ra khi quá tải.

Điều chế tín hiệu

Hỗ trợ đầy đủ:

• AM
• FM
• PM
• FSK
• ASK
• PSK

Nguồn điều chế:

• Nội bộ
• Bên ngoài

Sweep

• Quét tuyến tính.
• Quét logarit.
• Dải:
  • 1 µHz đến tần số tối đa của máy.
• Thời gian quét:
  • 1 ms đến 500 s.
• Kích hoạt:
  • Nội bộ
  • Ngoài
  • Thủ công

Burst

• Đếm:
  • 1 đến 65.535 chu kỳ
  • Hoặc phát liên tục
• Góc pha:
  • 0° đến 360°
• Chu kỳ nội:
  • 1 µs đến 500 s

Máy đếm tần số

• Dải đo:
  • 1 Hz đến 200 MHz
• Độ phân giải:
  • 6 digit/s
• Biên độ tín hiệu:
  • 100 mVpp đến 5 Vpp
• Trở kháng đầu vào:
  • 1 MΩ
• Ghép nối:
  • AC

Đầu ra đồng bộ

• Chuẩn TTL.
• Trở kháng:
  • 50 Ω.
• Thời gian lên/xuống:
  • <25 ns.
• Tần số tối đa:
  • 25 MHz.

Ưu điểm của VICTOR 2003 / 2004 / 2006

• Phát tín hiệu chính xác với độ phân giải tới 1 µHz.
• Hai kênh đầu ra độc lập, đáp ứng nhiều bài kiểm tra cùng lúc.
• Hỗ trợ đầy đủ các chế độ điều chế hiện đại như AM, FM, PM, FSK, ASK và PSK.
• Tích hợp máy đếm tần số 200 MHz, giúp giảm nhu cầu sử dụng thêm thiết bị đo riêng.
• Khả năng tạo và lưu dạng sóng tùy ý phục vụ nghiên cứu và phát triển sản phẩm.
• Thiết kế phù hợp cho phòng thí nghiệm, dây chuyền sản xuất và các ứng dụng R&D chuyên nghiệp.
