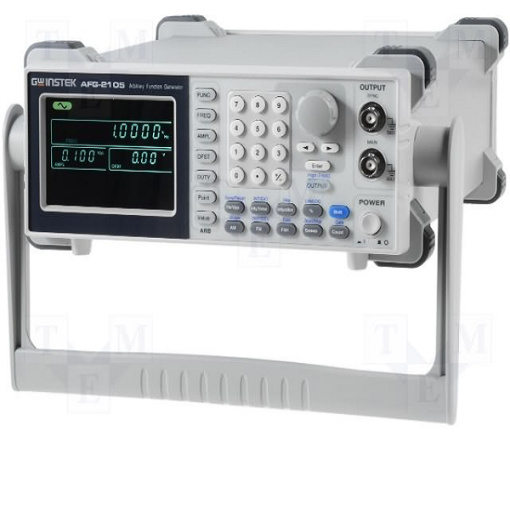

Máy phát xung tùy ý Gwinstek AFG-2105 (5MHz, 20 MSa/s, 1CH)

Liên hệ

Hãng sản xuất: GWINSTEK
Model: AFG-2105
Tình trạng: Còn hàng

Gọi ngay để có Giá Tốt !

4.8/5 - (5 bình chọn)

Mô tả
Thông tin thương hiệu

Hãng sản xuất: GW INSTEK

Model: AFG-2105

Xuất xứ: Trung Quốc

Bảo hành: 12 tháng

– Sóng đầu ra: Since, vuông, Răng cưa, nhiễu, xung tùy ý

– Xung tùy ý:

Lấy mẫu: 20Msa/s

Độ dài sóng: 4k

Độ phân giải biên độ: 10 bit

– Tần số:

Sóng Sin, vuông: 0.1hz ~ 5Mhz

Răng cưa: 0.1hz ~ 1Mhz

Độ phân giải: 0.1Hz

Độ ổn định: +-20ppm

– Đầu ra:

Biên độ : 1mVpp ~ 10Vpp (50Ω), ± 2%

Offset : ±5 Vpk ac +dc (50Ω), 2%

Trở kháng đầu ra: 50Ω

– Độ méo hài (Since):

–55 dBc DC ~ 200kHz, Ampl > 0.1Vpp

–50 dBc 200kHz ~ 1MHz, Ampl > 0.1Vpp

–35 dBc 1MHz ~ 5MHz, Ampl > 0.1Vpp

– Xung vuông:

Rise/Fall time: < 25ns

Duty cycle: 1 – 99% (100khz); 20 – 80% (5Mhz)

– Răng cưa:

Độ tuyến tính: <0.1%

Đối xứng điều chỉnh: 0 – 100%

– Sóng AM

Sóng mang: sin, vuông, tam giác

Sóng điều chế: sin, vuông, tam giác

Tỷ lệ điều chế: 2 mHz – 20 kHz (Int); DC – 20KHz (Ext)

nĐộ sâu điều chế: 0% – 120.0%

nChế độ: INT, EXT

– Sóng FM

Sóng mang: sin, vuông, tam giác

Sóng điều chế: sin, vuông, tam giác

Tỷ lệ điều chế: 2 mHz – 20 kHz (Int); DC – 20KHz (Ext)

Chế độ: INT, EXT

– SWEEP:

Dạng sóng: Sin, vuông, tam giác

Kiểu: Tuyến tính hoặc logarit

Thời gian: 1 ms to 500 s

Chế độ: INT, EXT

– FSK:

Sóng mang: sin, vuông, tam giác

Sóng điều chế: 50% chu kỳ làm việc

Tỷ lệ điều chế: 2mHz – 100kHz(INT); DC – 100kHz(Ext)

Chế độ: INT, EXT

Bộ đếm tần sô

Tần số: 5Hz to 150MHz

Độ phân giải: 100nHz (với 1Hz), 0.1Hz (với 100MHz)

Độ chính xác: ±1 số

Thời gian cơ sở: ±20ppm

Trở kháng đầu vào: 1kΩ/1pf

Độ nhạy: 35mVrms ~ 30Vms (5Hz to 150MHz)

Thông số chung:

Lưu trữ: 10 ngăn nhớ

Giao tiếp: USB

HIện thị: LCD 3.5 inch

Điều kiện làm việc: 0 ~ 40°C , độ ẩm ≤ 80%,

Nguồn: AC100-240V, 50,60Hz

Khối lượng: 2.5Kg

Kích thước: 266(W)×107(H)×293(D) mm

Phụ kiện gồm: Máy chính, CD (phần mềm + HDSD), Nguồn, Đầu GTL-101× 2
