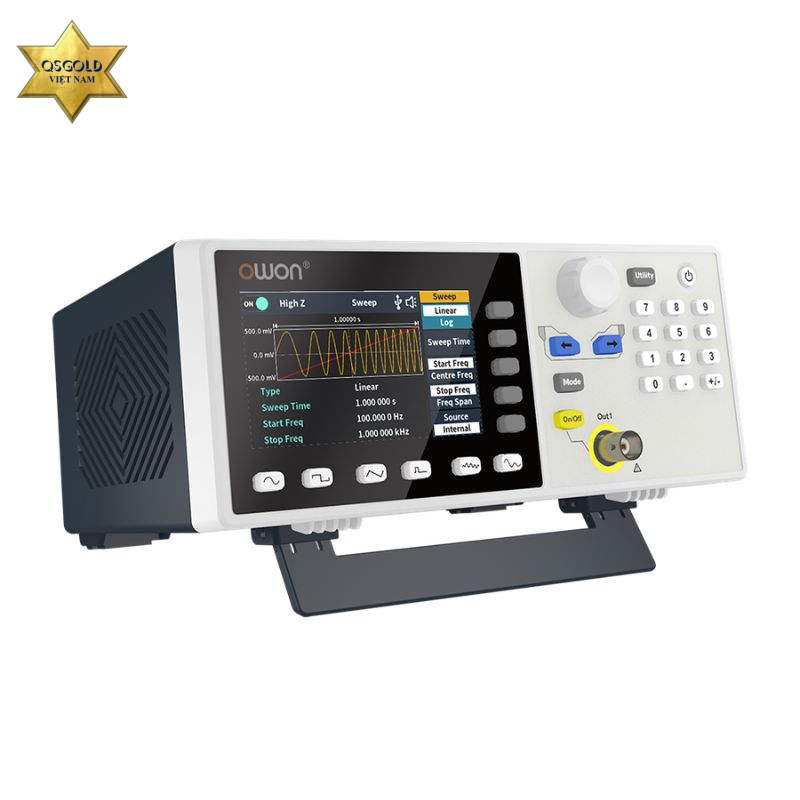

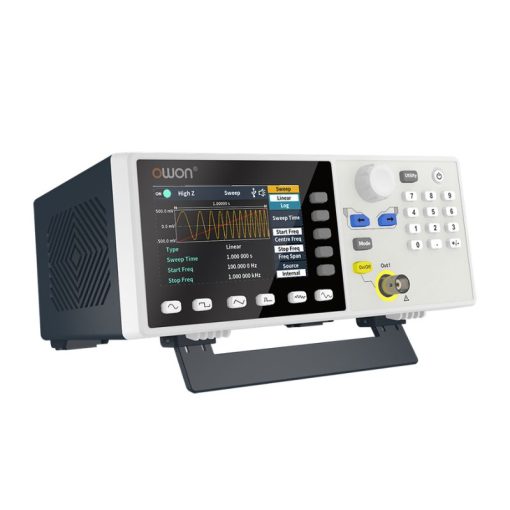

Máy phát xung OWON DGE3061

OWON DGE3061 là máy phát xung (Function/Arbitrary Waveform Generator) 1 kênh thuộc dòng DGE3000 Series, được thiết kế dành cho các ứng dụng nghiên cứu, phát triển sản phẩm (R&D), kiểm tra mạch điện tử, truyền thông, hệ thống nhúng và đào tạo kỹ thuật.

Thương hiệu: OWON
Xuất xứ: Trung Quốc (China).
Bảo hành: 12 tháng
Model: DGE3061

Thông số kỹ thuật máy phát xung OWON DGE3061

Hiệu năng

• Số kênh: 1
• Tần số đầu ra tối đa: 60MHz
• Tần số sóng Sin: 1μHz – 60MHz
• Tốc độ lấy mẫu: 300MSa/s
• Độ phân giải DAC: 14 bit
• Độ phân giải tần số: 1μHz

Dạng sóng đầu ra

Dạng sóng tiêu chuẩn

• Sóng Sin (Sine)
• Sóng Vuông (Square)
• Sóng Xung (Pulse)
• Sóng Răng cưa (Ramp)
• Sóng Nhiễu (Noise)

Dạng sóng tùy ý

• 160 dạng sóng tích hợp
• Hỗ trợ dạng sóng do người dùng tự tạo
• Bao gồm:
  • Exponential Rise
  • Exponential Fall
  • Sinc
  • Stair
  • Và nhiều dạng sóng khác

Dải tần theo từng dạng sóng

• Sine: 1μHz – 60MHz
• Square: 1μHz – 20MHz
• Pulse: 1μHz – 20MHz
• Ramp: 1μHz – 2MHz
• Noise: 20MHz (-3dB, điển hình)
• Arbitrary: 1μHz – 10MHz

Dạng sóng tùy ý

• Độ dài dạng sóng: 2 – 100K điểm
• Tốc độ lấy mẫu Arbitrary: 300MSa/s

Biên độ đầu ra

Tải 50Ω

• ≤10MHz: 1mVpp – 10Vpp
• ≤60MHz: 1mVpp – 5Vpp

Offset DC

• High Impedance: ±(10Vpk − Vpp/2)
• 50Ω: ±(5Vpk − Vpp/2)

Độ phân giải Offset

• 1mV hoặc 4 chữ số

Trở kháng đầu ra

• 50Ω (điển hình)

Độ chính xác Offset DC

• ±(1% giá trị cài đặt + 1mV + 0.5% Vpp)

Chức năng điều chế

OWON DGE3061 hỗ trợ nhiều chế độ điều chế:

• AM
• FM
• PM
• PWM
• FSK
• 3FSK
• 4FSK
• PSK
• ASK
• BPSK
• QPSK
• QSK
• DSB-AM
• SUM
• Sweep
• Burst

Bộ đếm tần số

Chức năng

• Đo tần số
• Đo chu kỳ

Thông số

• Dải đo: 100MHz – 200MHz
• Độ phân giải: 6 chữ số

Màn hình hiển thị

• LCD màu 3.6 inch

Giao tiếp và đầu vào

Cổng kết nối

• USB Host
• USB Device

Hỗ trợ đầu vào

• Đầu vào điều chế ngoài
• Đầu vào Trigger ngoài
• Đầu vào/đầu ra Clock tham chiếu ngoài

Kích thước và trọng lượng

• Kích thước: 200 × 92 × 157 mm
• Trọng lượng: 0.8kg
