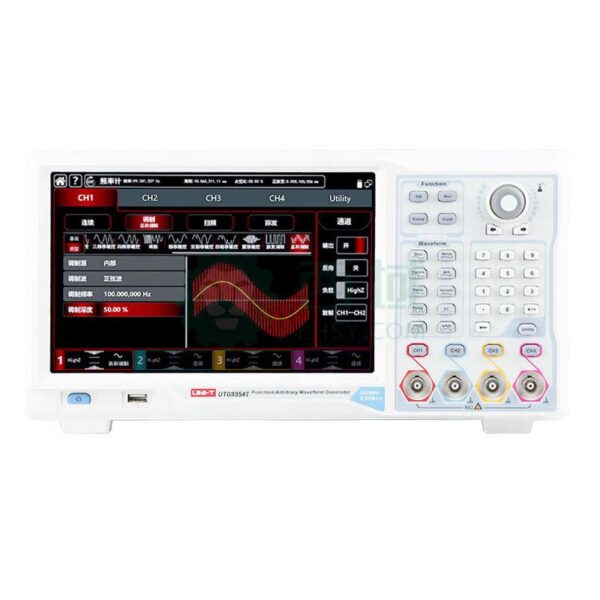

Máy phát xung tùy ý Uni-T UTG9604T

Máy phát xung tùy ý/phát hàm UNI-T UTG9604T (600MHz, 2.5GSa/s, 64Mpts, 4-Kênh)

Hãng sản xuất: Uni-T
Model: UTG9604T
Xuất xứ: Trung Quốc
Bảo hành: 12 Tháng

Kênh: CH1 & CH2 (Chính) => Tần số tối đa: 600MHz
Kênh: CH3 & CH4 (Phụ) => Tần số tối đa: 200MHz
Tốc độ lấy mẫu:
– 2,5GSa / s (CH1 & CH2)
– 625MSa/s (CH3 & CH4)
Độ phân giải dọc:
-16bits (CH1 & CH2)
– 16bits (CH3 & CH4)
Độ dài sóng tùy ý:
– 8pts-64Mpts (CH1 & CH2)
– 8kpts (CH3 & CH4)
Chế độ làm việc: liên tục, biến điệu, quét tần số, tách rời, đo sóng, giao thức kỹ thuật số
Tính liên tục: Hình sin, hình vuông, đoạn đường nối, xung, sóng hài, độ nhiễu, PRBS, DC, dạng sóng tùy ý
Loại biến điệu: AM, PM, FM, DSBAM, ASK, PSK, BPSK, QPSK, FSK, 3FSK, 4FSK, QAM, OSK, PWM, SUM
Các kiểu quét tần số: Tuyến tính, logarit, danh sách, bước
Loại tách rời: N chu kỳ, chọn xung, vô hạn
Loại hằng số: SPI, I2C, UART
Đo sóng phần cứng: 100mHz-800MHz, khớp nối DC / AC
Đặc điểm tần số
– CH1 & CH2:
+ Sóng sin: 1μHz-600MHz
+ Sóng vuông: 1μHz-200MHz
+ Sóng xung: 1μHz-200MHz
+ Sóng dốc: 1μHz-30MHz
+ Độ nhiễu: 1μHz-600MHz
+ Sóng tùy ý (DDS): 1μHz-100MHz
+ PRBS: 1μbps-120Mbps
+ Sóng hài: 1μHz-300MHz
– CH3 & CH4:
+ Sóng sin: 1μHz-200MHz
+ Sóng vuông: 1μHz-60MHz
+ Sóng xung: 1μHz-60MHz
+ Sóng dốc: 1μHz-10MHz
+ Độ nhiễu: 1μHz-200MHz
+ Sóng tùy ý (DDS): 1μHz-60MHz
+ PRBS: 1μbps-60Mbps
+ Sóng hài: 1μHz-100MHz
Độ phân giải tần số: 1μHz
Thời gian tăng / giảm:
– 1MHz, 1 Vpp, tải 50Ω
– <1.5ns (CH1 & CH2), <5ns (CH3 & CH4)
Biên độ đầu ra (Z cao):
– 1Vpp – 20Vpp (CH1 & CH2)
– 3Vpp – 20Vpp (CH3 & CH4)
Độ chính xác của biên độ:
– (Sóng sin 1kHz với độ lệch 0V,> 10mVpp)
– ± (1% biên độ đặt + 1mVpp)
Dải đo độ lệch DC:
– Dải ngõ ra DC: giá trị đỉnh AC ＋ DC
– -5Vpp ~ 5Vpp (50Ω); -10Vpp ~ 10Vpp (Z cao)
Độ chính xác của độ lệch DC: ± 1% giá trị cài đặt độ lệch ± 0,5% giá trị cài đặt biên độ ± 2mV
Giao diện
Cấu hình tiêu chuẩn: Máy chủ USB, Thiết bị USB, Mạng LAN
Điện trở đầu ra: 50Ω
Nguồn điện: 100 ~ 240V AC, 50Hz / 60Hz; 100 ~ 120Vrms (± 10%), 400 Hz
Màn hình: Màn hình cảm ứng điện dung TFT 10,1 inch với độ phân giải 1280×800
Kích thước sản phẩm (W × H × D): 370mmx115mmx185mm
Trọng lượng thực của sản phẩm: 4.04kg
