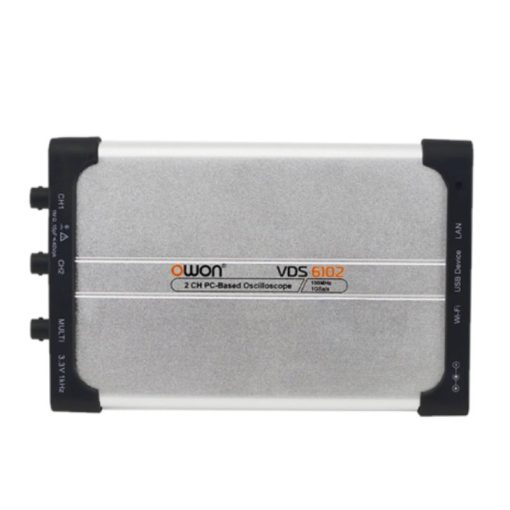

Máy hiện sóng PC OWON VDS6102 (100M; 1GSa/s; 2CH; 8bits)

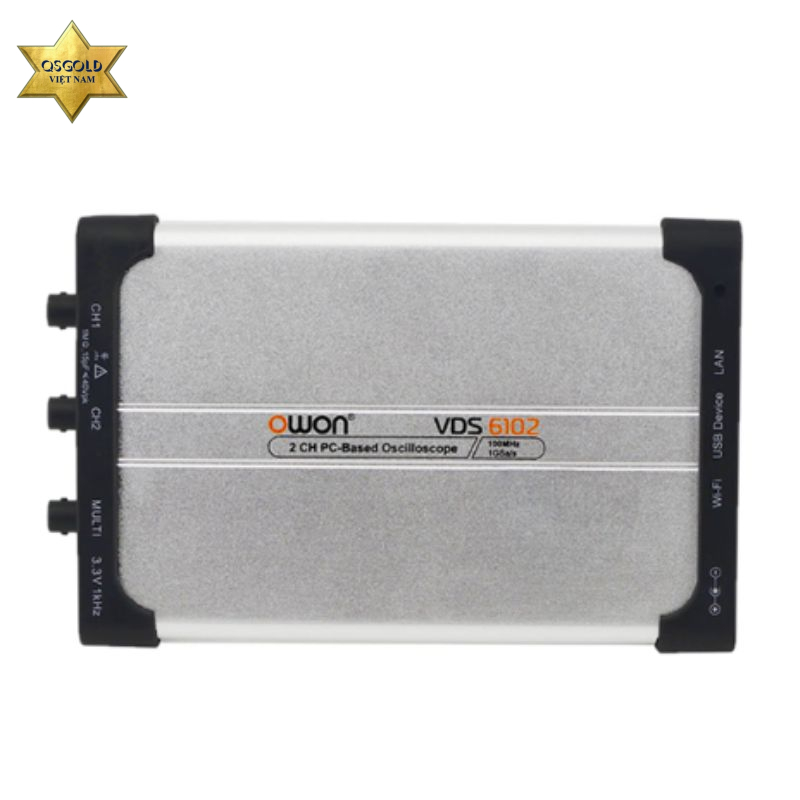

Máy hiện sóng PC OWON VDS6102

OWON VDS6102 là máy hiện sóng PC (PC Oscilloscope) băng thông 100MHz, được thiết kế nhỏ gọn nhưng tích hợp đầy đủ các tính năng cần thiết cho công việc kiểm tra, phân tích và sửa chữa mạch điện tử. Thiết bị kết nối trực tiếp với máy tính thông qua USB hoặc LAN, giúp hiển thị dạng sóng trên màn hình lớn, lưu trữ dữ liệu và phân tích tín hiệu thuận tiện hơn so với máy hiện sóng cầm tay.

Thương hiệu: OWON
Xuất xứ: Trung Quốc (China).
Bảo hành: 12 tháng
Model:VDS6102

Thông số kỹ thuật

Máy hiện sóng

Hiệu năng

• Băng thông: 100MHz
• Số kênh: 3 (2 kênh chính + 1 kênh phụ)
• Độ phân giải ADC: 8 bit
• Tốc độ lấy mẫu: 500MS/s
• Rise Time: ≤3.5ns
• Chiều dài ghi: Tối đa 10M điểm

Hiển thị

• Thang thời gian: 5ns/div – 100s/div
• Độ nhạy dọc: 2mV/div – 5V/div

Chế độ lấy mẫu

• Sample
• Peak Detect
• Average

Đầu vào

• Khớp nối: DC / AC / GND
• Trở kháng đầu vào: 1MΩ ±2% // 15pF ±5pF
• Điện áp đầu vào tối đa: 40V (DC + AC Peak)

Độ chính xác

• DC Gain Accuracy: 3% (≥2mV)

Trigger

• Edge
• Video
• Slope
• Pulse

Chế độ Trigger

• Auto
• Normal
• Single

Chuẩn Video

• NTSC
• PAL
• SECAM

Bộ phát tín hiệu

• Số kênh: 1
• Dạng sóng:
  • Sin
  • Vuông
  • Dốc (Ramp)
  • Xung (Pulse)
• Tần số đầu ra: 5MHz
• Tốc độ lấy mẫu: 25MSa/s
• Độ phân giải: 10 bit
• Biên độ đầu ra: 10mVpp – 5Vpp
• Dải bù DC: ±2.5V
• Trở kháng đầu ra: 50Ω

Giao tiếp

• USB Device (Type-C)
• USB Host
• LAN
• Hỗ trợ Wi-Fi (tùy chọn)

Nguồn cấp

• 5 – 15VDC / 1.2A

Công suất tiêu thụ

• ≤8W

Kích thước và khối lượng

• Kích thước: 190 × 120 × 18 mm
• Khối lượng: 0.38kg
