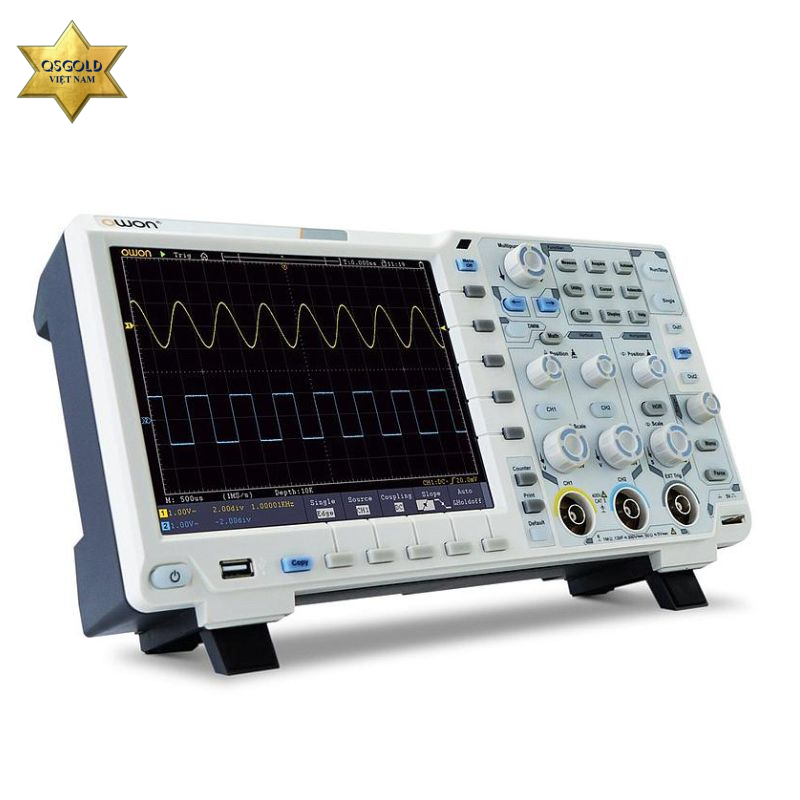

Máy hiện sóng OWON XDS3202

OWON XDS3202 là máy hiện sóng số (Digital Oscilloscope) hiệu năng cao thuộc dòng XDS3000 của OWON, được thiết kế dành cho kỹ sư điện tử, phòng nghiên cứu (R&D), trường đại học và trung tâm bảo trì thiết bị điện tử. Máy sở hữu băng thông 200MHz, 2 kênh Analog + 1 kênh Trigger ngoài, tốc độ lấy mẫu lên đến 2GS/s cùng bộ nhớ sâu 40Mpts, đáp ứng tốt các yêu cầu phân tích tín hiệu tốc độ cao.

Thương hiệu: OWON
Xuất xứ: Trung Quốc (China).
Bảo hành: 12 tháng
Model:XDS3202

Thông số kỹ thuật

Hiệu năng

• Số kênh: 2 kênh Analog + 1 kênh External Trigger
• Băng thông: 200MHz
• Tốc độ lấy mẫu: 2GS/s
• Độ phân giải ADC: 8-bit
• Bộ nhớ sâu: 40Mpts

Đầu vào

• Trở kháng đầu vào:
  • 1MΩ ≤ 300Vrms
  • 50Ω ≤ 5Vrms

Trigger

• Edge
• Video
• Pulse
• Slope
• Runt
• Window
• Timeout
• Nth Edge
• Logic
• I²C (tùy chọn)
• SPI (tùy chọn)
• RS232 (tùy chọn)
• CAN (tùy chọn)

Chế độ Trigger

• Auto
• Normal
• Single

Chức năng đo tự động

• Vpp
• Vavg
• Vrms
• Vmax
• Vmin
• Vtop
• Vbase
• Vamp
• Overshoot
• Preshoot
• Frequency
• Period
• Rise Time
• Fall Time
• Duty Cycle
• Pulse Width
• Delay
• Phase
• Pulse Count
• Rise Edge Count
• Fall Edge Count
• Và nhiều thông số khác.

Chức năng toán học

• ×
• ÷
• FFT

Lưu trữ

• Lưu tối đa 100 dạng sóng

Chức năng khác

• Bộ đếm tần số (Frequency Counter)

Giao tiếp

• USB Host
• USB Device
• USB PictBridge
• LAN
• Trigger Out (Pass/Fail)
• VGA (tùy chọn)

Màn hình

• LCD màu 8 inch
• Độ phân giải: 800 × 600 pixel

Nguồn cấp

• 100 – 240V AC
• 50/60Hz
• CAT II

Kích thước và khối lượng

• Kích thước: 340 × 177 × 90 mm
• Khối lượng: 2,6 kg

Module mở rộng (Optional)

OWON XDS3202 hỗ trợ nhiều tùy chọn mở rộng:

• Màn hình cảm ứng (Touch Screen)
• WiFi
• Máy phát xung Arbitrary Waveform Generator (AWG) 25MHz (1 hoặc 2 kênh)
• Đồng hồ vạn năng số (DMM)
• Giải mã và Trigger giao thức:
  • I²C
  • SPI
  • RS232
  • CAN
• VGA
• Pin Lithium

Phụ kiện đi kèm

• Máy chính
• Đầu dò tín hiệu
• Dây nguồn
• Cáp USB
• Đĩa CD
• Hướng dẫn sử dụng
