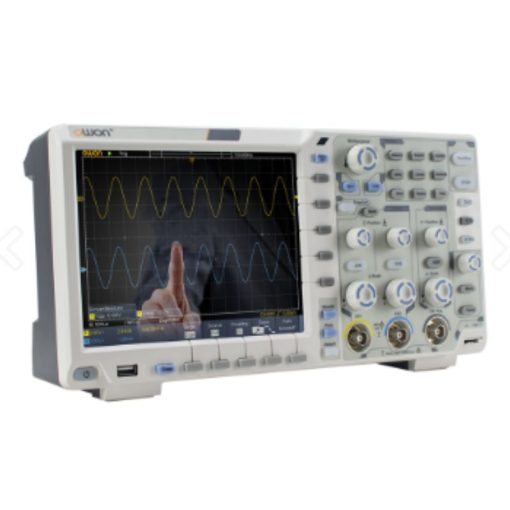

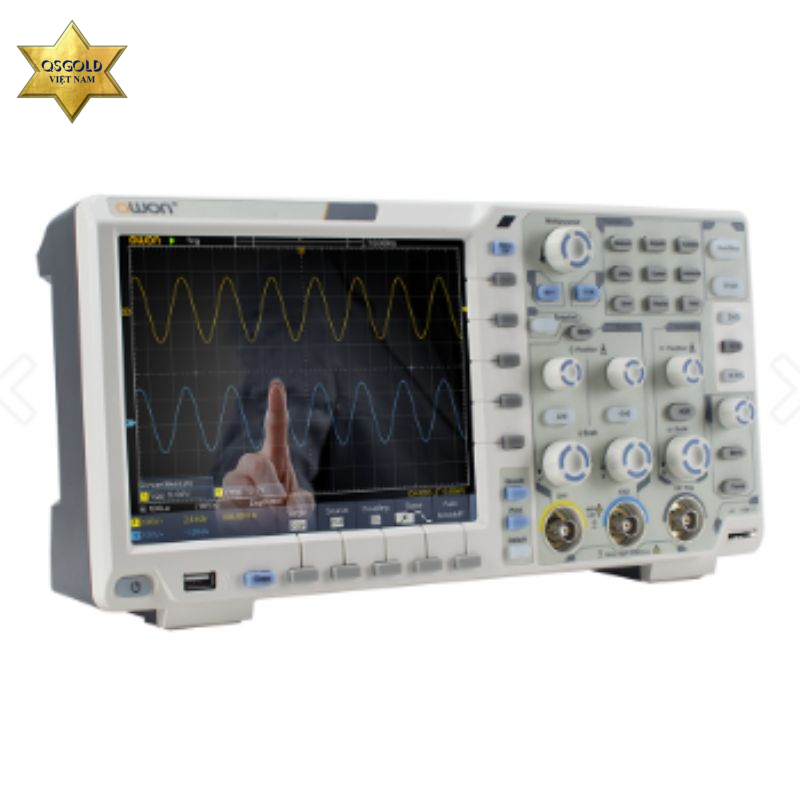

Máy hiện sóng OWON XDS2202

OWON XDS2202 là máy hiện sóng kỹ thuật số 2 kênh thuộc dòng XDS Series của OWON, được thiết kế dành cho kỹ sư điện tử, phòng R&D, trung tâm sửa chữa và các cơ sở đào tạo. Thiết bị sở hữu băng thông 200MHz, tốc độ lấy mẫu thời gian thực 1GS/s, tốc độ làm mới dạng sóng lên đến 75.000 wfms/s cùng bộ nhớ ghi lên tới 80M điểm (tùy chọn), giúp phân tích chính xác cả các tín hiệu tốc độ cao.

Thương hiệu: OWON
Xuất xứ: Trung Quốc (China).
Bảo hành: 12 tháng
Model: XDS2202

Thông số kỹ thuật máy hiện sóng OWON XDS2202

Hiệu năng

• Băng thông: 200 MHz
• Tốc độ lấy mẫu: 1 GS/s
• Bộ nhớ ghi (Record Length): 40M hoặc 80M điểm (tùy chọn)
• Tốc độ làm mới dạng sóng: 75.000 wfms/s
• Thang thời gian: 2 ns/div – 1000 s/div (bước 1-2-5)
• Thời gian lên (Rise Time): ≤1.75 ns

Kênh và màn hình

• Số kênh: 2 kênh + 1 kênh Trigger ngoài
• Màn hình: LCD màu 8 inch
• Độ phân giải: 800 × 600 pixel
• Hỗ trợ màn hình cảm ứng (tùy chọn)

Độ cách ly kênh

• 50 Hz: 100 : 1
• 10 MHz: 40 : 1

Đầu vào

• Trở kháng đầu vào: 1 MΩ
• Điện áp đầu vào tối đa: 300 Vrms

Độ chính xác DC

• 1 mV: ±4%
• ≥2 mV: ±3%

Hệ số suy giảm đầu dò

• 0.001X – 1000X (bước 1-2-5)

Ghép đầu vào

• DC
• AC
• GND

Đáp ứng tần số thấp

• ≥10Hz (-3dB, AC Coupling)

Độ nhạy dọc

• 1 mV/div – 10 V/div

Dải đo dọc

• ±2V (1 mV/div – 100 mV/div)
• ±200V (200 mV/div – 10 V/div)

Nội suy

• Sin(x)/x

Hệ thống Trigger

Loại Trigger

• Edge
• Video
• Pulse
• Slope
• Runt
• Window
• Timeout
• Nth Edge
• Logic
• I²C
• SPI
• RS232
• CAN

Chế độ Trigger

• Auto
• Normal
• Single

Giải mã Bus

• I²C
• SPI
• RS232
• CAN

Chức năng đo

Đo bằng con trỏ

• ΔV
• ΔT
• Cursor tự động

Đo tự động

• Vpp
• Vavg
• Vrms
• Frequency
• Period
• RMS
• Vmax
• Vmin
• Vtop
• Vbase
• Vamp
• Overshoot
• Preshoot
• Rise Time
• Fall Time
• Positive Width
• Negative Width
• Positive Duty Cycle
• Negative Duty Cycle
• Phase
• Delay A→B
• Đếm xung
• Đếm cạnh lên/xuống

Phân tích dạng sóng

• Cộng (+)
• Trừ (-)
• Nhân (×)
• Chia (÷)
• FFT
• FFT RMS
• Tích phân
• Vi phân
• Căn bậc hai
• Hàm người dùng
• Bộ lọc số:
  • Low Pass
  • High Pass
  • Band Pass
  • Band Stop

Lưu trữ

• Lưu tối đa 100 dạng sóng

Chức năng bổ sung

• Hiển thị Lissajous
• Sai số pha: ±3°
• Bộ đếm tần số tích hợp
• Hỗ trợ chuẩn video:
  • NTSC
  • PAL
  • SECAM

Giao tiếp

• USB Host
• USB Device
• LAN
• VGA
• Trigger Out (Pass/Fail)

Nguồn cấp

• 100 – 240VAC
• 50/60Hz
• Chuẩn an toàn CAT II
