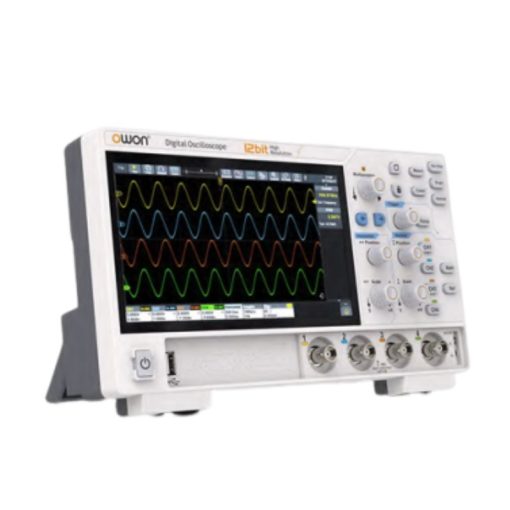

Máy hiện sóng OWON ADS812A (100MHz, 2 kênh)

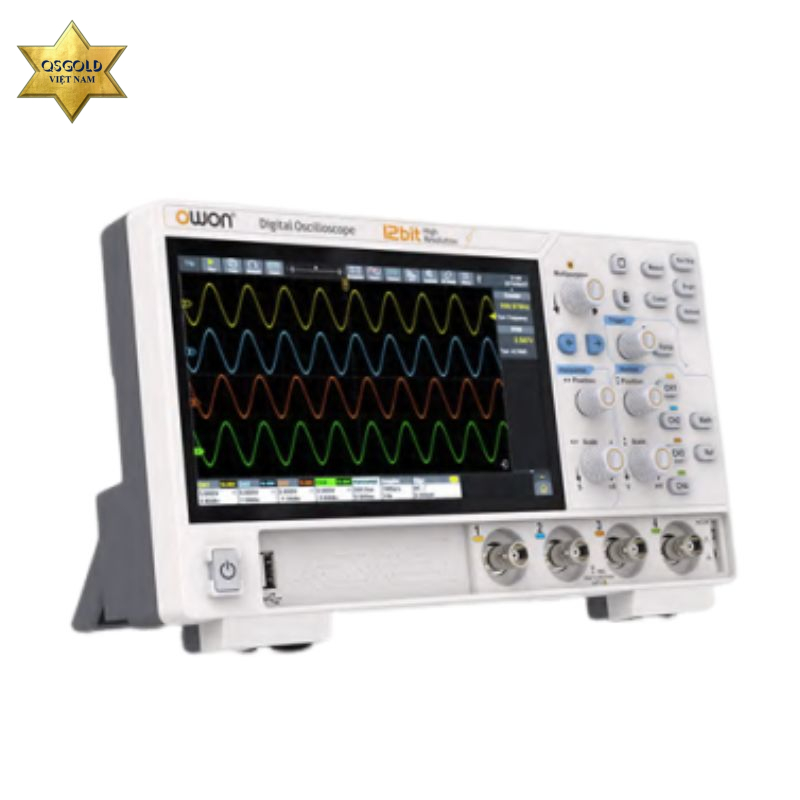

Máy hiện sóng OWON ADS812A

Máy hiện sóng OWON ADS812A là máy hiện sóng kỹ thuật số 2 kênh với băng thông 100MHz, tốc độ lấy mẫu tối đa 1.25 GSa/s và độ phân giải dọc 12 bit. Thiết bị hỗ trợ nhiều chế độ thu thập, tốc độ làm mới dạng sóng cao, bộ nhớ sâu cùng các chức năng đo lường, giải mã bus và phân tích dạng sóng.

Thương hiệu: OWON
Xuất xứ: Trung Quốc (China).
Bảo hành: 12 tháng
Model:ADS812A

Bộ đếmThông số kỹ thuật Máy hiện sóng OWON ADS812A

Hiệu năng

• Băng thông (-3 dB): 100MHz
• Số kênh: 2
• Tốc độ lấy mẫu tối đa: 1.25 GSa/s
• Tốc độ làm mới dạng sóng: Tối đa 700.000 wfms/s
• Độ sâu bộ nhớ tối đa: 50M
• Độ phân giải theo chiều dọc: 12 bit

Thu thập dữ liệu

• Chế độ thu thập: Sample, Peak Detect, High Resolution, Average, Segmented

Hệ thống dọc

• Độ chính xác khuếch đại DC:
  • 3% (≤1mV)
  • 2% (2mV)
  • 1.5% (≥5mV)
• Phạm vi độ nhạy theo chiều dọc: 500μV/div ~ 10V/div

Hệ thống ngang

• Phạm vi tốc độ quét thời gian: 1ns/div ~ 1000s/div (bước 1-2-5)
• Độ chính xác cơ sở thời gian: ±25ppm (điển hình)

Đầu vào

• Trở kháng đầu vào: 1MΩ ±2%, song song với 20pF ±5pF
• Hệ số suy giảm đầu dò: 1μX ~ 1MX, bước 1-2-5, hỗ trợ tùy chỉnh

Kích hoạt (Trigger)

• Edge
• Video
• Pulse
• Slope
• Runt
• Windows
• Timeout
• Nth
• Logic
• RS232/UART
• I2C
• SPI
• CAN
• LIN

Giải mã Bus

• UART
• I2C
• SPI
• CAN
• LIN

Đo lường tự động

• Chu kỳ (Period)
• Tần số (Frequency)
• +Width
• -Width
• Thời gian tăng (Rise Time)
• Thời gian giảm (Fall Time)
• Scr Duty
• +Duty
• -Duty
• Vavg
• Vpp
• VRMS
• Overshoot
• Vmax
• Vmin
• Vtop
• CycRms
• Vbase
• Vamp
• Preshoot
• Std Dev
• +Pulse Cnt
• -Pulse Cnt
• Rise Cnt
• Fall Cnt
• Area
• Cyc Area
• Delay(-)
• Phase(-)
• FRR
• FRF
• FFR
• FFF
• LRR
• LRF
• LFR
• LFF

Toán dạng sóng

•

•

•

• /
• Intg
• Diff
• Sqrt
• Hàm toán học: Lg, Ln, Exp, Abs, Sin, Cosine, Tan
• FFT
• FFT RMS
• Người dùng xác định
• Bộ lọc kỹ thuật số:
  • Thông thấp
  • Thông cao
  • Thông dải
  • Loại bỏ dải tần số

• Bộ đếm tần số: 6 chữ số
• Tần số tối đa: Băng thông analog tối đa của máy hiện sóng

Vôn kế

• Hỗ trợ: DC, AC+DC RMS, AC RMS
• Độ phân giải: 4 chữ số (ACV/DCV)

Giao diện

• HDMI
• USB Device
• USB Host
• Trig Out (P/F)
• LAN

Hiển thị

• Màn hình: Cảm ứng điện dung đa điểm 7 inch
• Độ phân giải: 1024 × 600

Nguồn cấp

• Cổng nguồn: USB Type-C
• Nguồn ngoài: 12V/3A

Thông số chung

• Kích thước: 260 × 160 × 78 mm
• Trọng lượng: Khoảng 1,5 kg (không bao bì)
