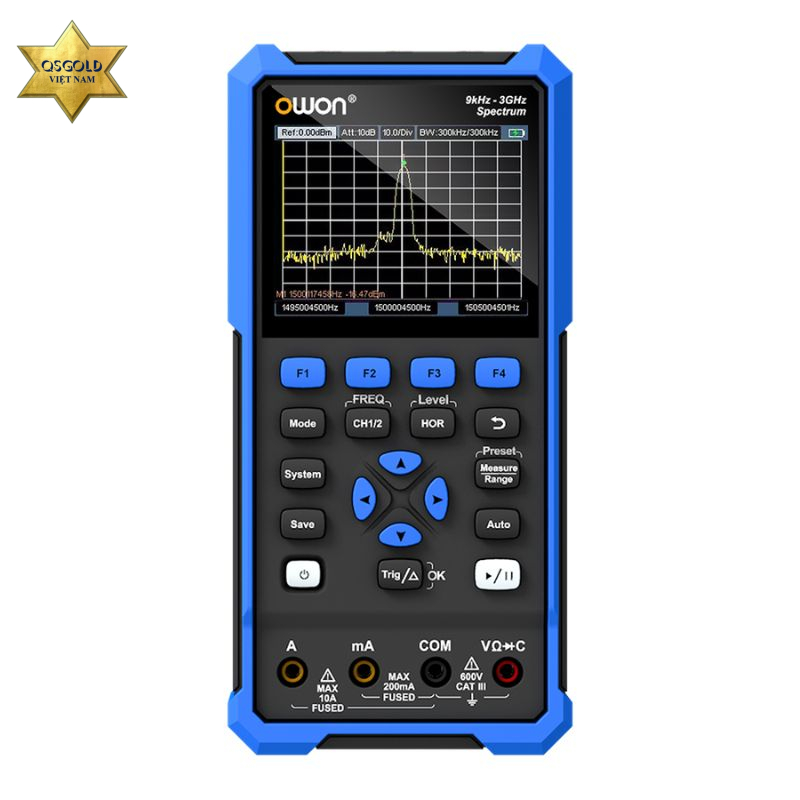

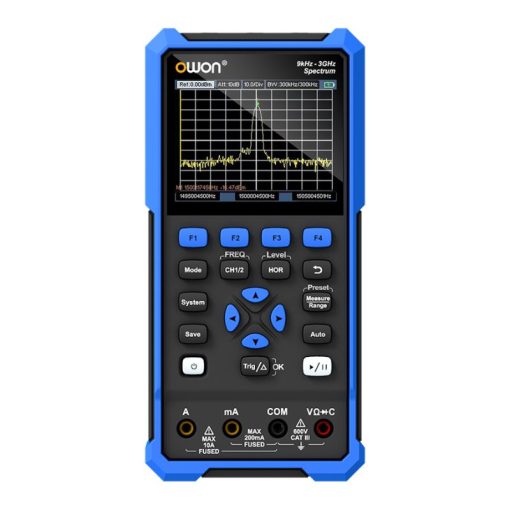

Máy hiện sóng cầm tay OWON HSA2307

OWON HSA2307 là máy hiện sóng cầm tay đa chức năng được thiết kế dành cho kỹ sư điện tử, kỹ thuật viên bảo trì, phòng R&D, trung tâm đào tạo và các đơn vị nghiên cứu. Thiết bị tích hợp 3 chức năng trong 1 gồm máy hiện sóng số (Oscilloscope), máy phân tích phổ (Spectrum Analyzer) và đồng hồ vạn năng số (Digital Multimeter), giúp tiết kiệm chi phí đầu tư cũng như nâng cao hiệu quả công việc.

Thương hiệu: OWON
Xuất xứ: Trung Quốc (China).
Bảo hành: 12 tháng
Model: HSA2307

Thông số kỹ thuật

Máy hiện sóng (Oscilloscope)

• Băng thông: 70 MHz
• Tốc độ lấy mẫu tối đa: 500 MSa/s
• Số kênh: 2 kênh (Dual Channel)
• Chế độ thu nhận:
  • Sample
  • Peak
• Độ dài bản ghi: 8K
• Tốc độ làm mới dạng sóng: 10.000 wfrms/s
• Đầu dò hỗ trợ:
  • 1X
  • 10X
  • 100X
  • 1000X
  • 10000X
• Thang thời gian:
  • 5 ns/div đến 1000 s/div
  • Bước 1-2-5
• Độ phân giải dọc:
  • 10 mV/div đến 10 V/div
• Kiểu kích:
  • Edge
• Chế độ kích:
  • Auto
  • Normal
  • Single
• Đo bằng con trỏ:
  • △V
  • △T
• Đo tự động:
  • Period
  • Frequency
  • Mean
  • Peak-to-Peak
  • Maximum
  • Minimum
  • RMS
  • Rise Time
  • Fall Time
  • Positive Width
  • Negative Width

Máy phân tích phổ (Spectrum Analyzer)

• Dải tần:
  • 9 kHz đến 3 GHz
• DANL:
  • < -120 dBm (10 MHz đến 2 GHz)
  • < -115 dBm (2 GHz đến 3 GHz)
• Độ phân giải tần số:
  • 100 Hz
• Dải quét:
  • Zero Span
  • 300 Hz đến tần số tối đa
• Công suất đầu vào liên tục:
  • +20 dBm (100 mW)
• Nhiễu pha SSB (20°C đến 30°C, fc = 1GHz):
  • @10 kHz: < -60 dBc/Hz
  • @100 kHz: < -62 dBc/Hz
• Băng thông phân giải (-3dB):
  • 200 Hz
  • 1 kHz
  • 3 kHz
  • 10 kHz
  • 30 kHz
  • 100 kHz
  • 300 kHz
  • 600 kHz
  • 850 kHz

Đồng hồ vạn năng (Digital Multimeter)

• Hiển thị:
  • 4½ digit
• Chức năng đo:
  • Điện áp DC
  • Điện áp AC
  • Dòng DC
  • Dòng AC
  • Điện trở
  • Điện dung
  • Kiểm tra diode
  • Kiểm tra thông mạch
• Trở kháng đầu vào:
  • 10 MΩ
• Đo diode:
  • 0 đến 2V
• Điện áp DC:
  • 20.000 mV đến 1000.0V
• Điện áp AC:
  • 20.000 mV đến 750.00V
• Dòng DC:
  • 20.000 mA đến 10.000A
• Dòng AC:
  • 20.000 mA đến 10.000A
• Điện trở:
  • 200.00 Ω đến 100.00 MΩ
• Điện dung:
  • 2.000 nF đến 2.00 mF

Thông số chung

• Màn hình:
  • LCD màu 3.5 inch
• Giao tiếp:
  • USB Type-C
• Nguồn cấp:
  • Adapter
  • Pin sạc
• Kích thước:
  • 96 × 198 × 38 mm
• Khối lượng:
  • 0.6 kg
