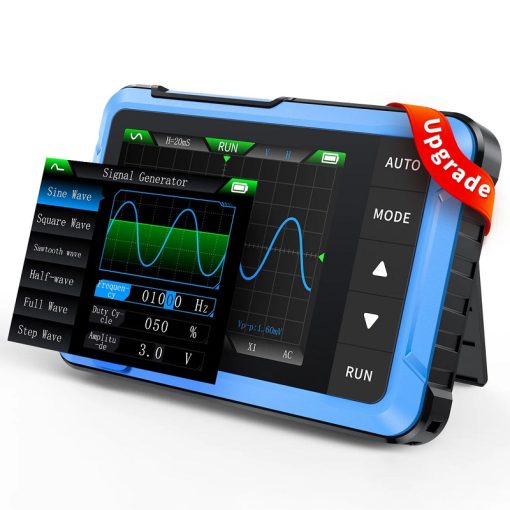

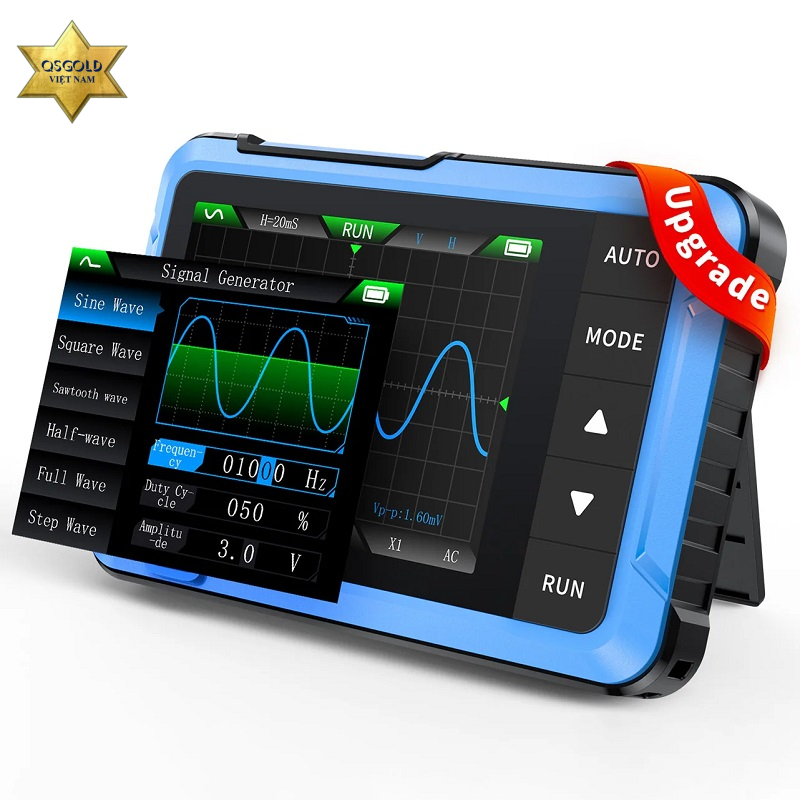

Máy hiện sóng cầm tay mini FNIRSI DSO-510 (10MHz, 48MSa/s)

Máy hiện sóng cầm tay mini FNIRSI DSO-510 (10MHz, 48MSa/s)

DSO-510 là máy hiện sóng số hiệu năng cao, phù hợp cho kiểm tra tín hiệu phức tạp, nghiên cứu phát triển và giáo dục. Thiết bị hỗ trợ tốc độ lấy mẫu thời gian thực 48MS/s, băng thông 10MHz, cho phép đo cả tín hiệu tương tự tuần hoàn và tín hiệu số không tuần hoàn.

Thiết bị tích hợp đầy đủ chế độ trigger (Auto / Normal / Single), dải đo điện áp rộng đến ±400V, và chức năng AUTO một nút giúp hiển thị dạng sóng nhanh chóng.

Ngoài ra, thiết bị tích hợp bộ phát tín hiệu với tần số lên đến 50KHz, màn hình LCD 2.8 inch độ phân giải 320×240, và pin lithium 1000mAh cho thời gian hoạt động khoảng 4 giờ.

Thương hiệu: FNIRSI
Model: DSO-510
Xuất xứ: China (Trung Quốc)
Bảo hành: 12 Tháng

Thông số kỹ thuật

Màn hình: 2.8 Inches / PPI: 320*240
Sạc USB: 5V/1A
Pin lithium: 1000mAh
Kích thước: 99×68.3×19.5mm
Khối lượng: 104g
Thông số máy hiện sóng
Số kênh: 1
Tốc độ lấy mẫu: 48MS/s
Băng thông: 10MHz
Độ nhạy dọc: 10mV/Div-20V/Div (theo bước 1-2-5)
Thang thời gian: 50ns/Div-20s/Div (theo bước 1-2-5)
Dạng sóng: tích hợp 13 dạng sóng

Dải điện áp đo
X1: ±40V (Vpp: 80V)
X10: ±400V (Vpp: 800V)

Trigger
Chế độ: Auto / Normal / Single
Sườn trigger: Rising edge / Falling edge
Ghép nối: AC/DC
Thông số bộ phát tín hiệu
Tần số: 0-50KHz
Duty cycle: 0-100% (sóng chữ nhật và sóng răng cưa)
Biên độ: 0.1-3.0V
