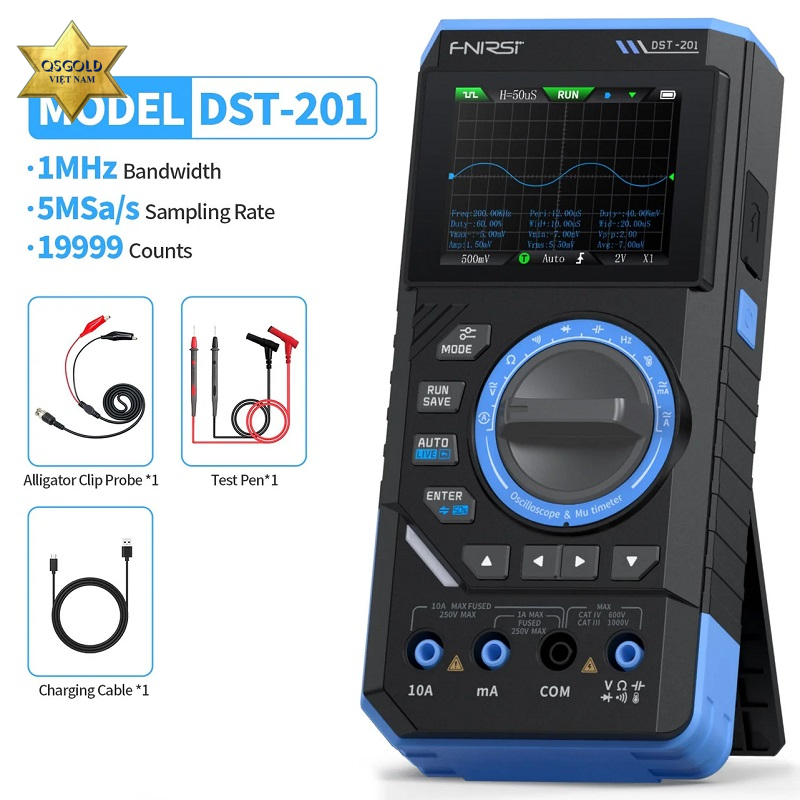

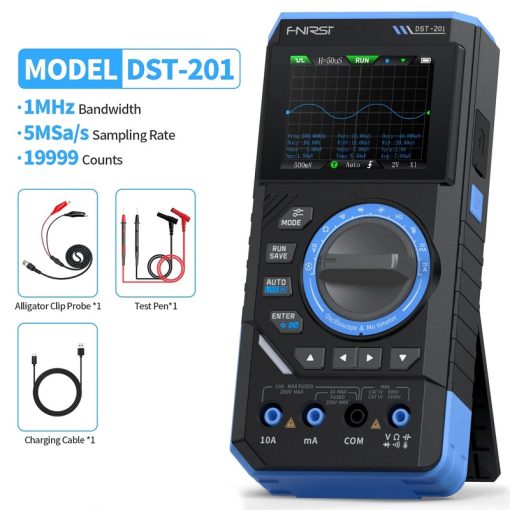

Máy hiện sóng cầm tay 3 trong 1 FNIRSI DST-201 (1MHz, 5MSa/s)

Máy hiện sóng cầm tay 3 trong 1 FNIRSI DST-201 (1MHz, 5MSa/s)

DST-201 là thiết bị đo lường đa chức năng do FNIRSI phát triển, sử dụng cho bảo trì điện tử và nghiên cứu phát triển (R&D). Thiết bị tích hợp nhiều chức năng đo lường trong một, đáp ứng đa dạng yêu cầu kiểm tra.

Thiết bị bao gồm 3 chức năng chính: máy hiện sóng, đồng hồ vạn năng và bộ phát tín hiệu. Với thiết kế nhỏ gọn, màn hình TFT màu 2.8 inch và pin sạc 3000mAh, thiết bị phù hợp cho sử dụng di động.

Thương hiệu: FNIRSI
Model: DST-201
Xuất xứ: Trung Quốc
Bảo hành: 12 tháng

Thông số kỹ thuật

Màn hình: 2.8 inches TFT Colorful Screen
Đèn nền: điều chỉnh độ sáng
Nguồn cấp: TYPE-C (5V/1A)
Pin: 3000mAh
Ngôn ngữ: tiếng Trung, tiếng Anh、
Kích thước: ≈177.43×87.47×34.5mm
Khối lượng: ≈300g
Thông số máy hiện sóng
Tốc độ lấy mẫu: 5MSa/s
Băng thông tương tự: 1MHz
Trở kháng đầu vào: 1MΩ
Ghép nối: AC/DC

Dải điện áp đo

Đầu dò 1:1: 80Vpp (+40V)
Đầu dò 10:1: 800Vpp (+400V)
Độ nhạy dọc: 10mV/div ~ 10V/div (x1)
Dịch chuyển dọc: điều chỉnh được

Thang thời gian: 500ns~20s

Trigger
Chế độ: Auto / Normal / Single
Loại: sườn lên & sườn xuống
Mức trigger: điều chỉnh được
Đóng băng dạng sóng: có (HOLD function)

Đo tự động
Max, Min, Avg (Vavg), RMS, VPP, Freq, Period, Duty Cycle
Thông số đồng hồ vạn năng

Điện áp DC
1.9999V / 19.999V / 199.99V / 1000V

Điện áp AC
1.9999V / 19.999V / 199.99V / 750.0V

Dòng điện DC
19.999mA / 199.99mA / 1.9999A / 9.999A

Dòng điện AC
19.999mA / 199.99mA / 1.9999A / 9.999A

Điện trở
19.999MΩ / 1.9999MΩ / 199.99KΩ / 19.999KΩ
1.9999KΩ / 199.99Ω

Điện dung
999.9uF / 99.99uF / 9.999uF / 999.9nF / 99.99nF / 9.999nF
9.999mF / 99.99mF

Tần số
9.999MHz / 999.9KHz / 99.99KHz / 9.999KHz / 999.99Hz / 99.99Hz / 9.999Hz

Nhiệt độ: (-55~1300℃) / (-67~2372℉）
Diode / thông mạch: có
Đo điện áp AC bằng 1 que (LIVE): có
Thông số bộ phát tín hiệu
Dạng sóng đầu ra: 13 loại
Tần số: 0-10KHz
Duty cycle sóng vuông: 0-100%
Biên độ: 0.1V-3.0V
