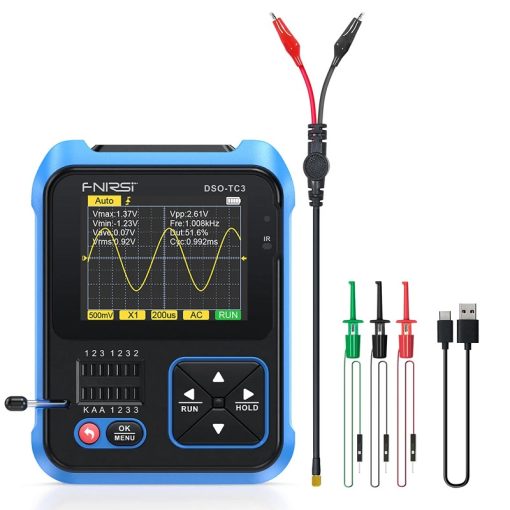

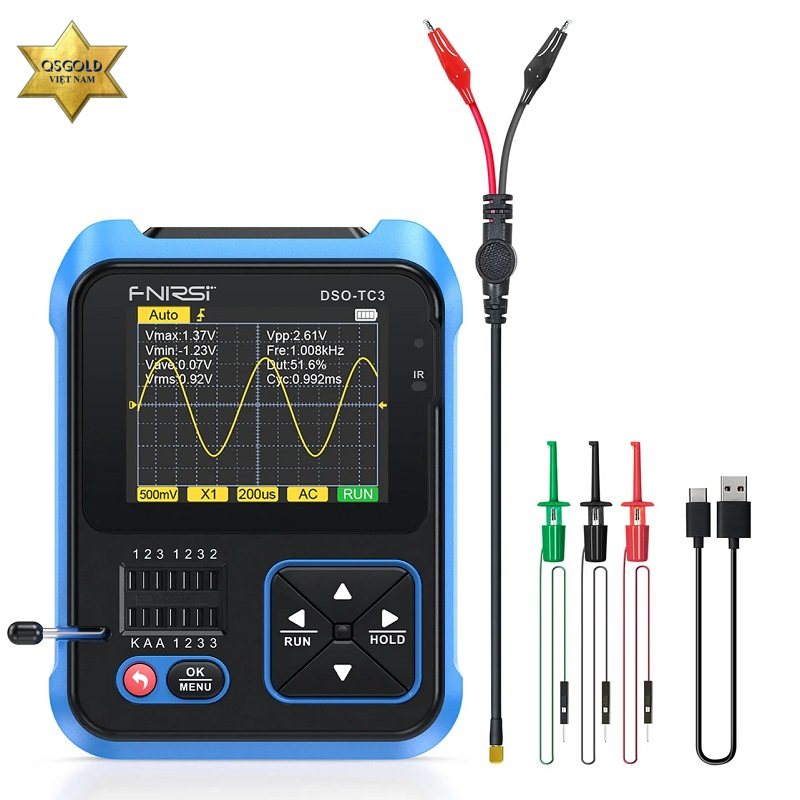

Máy hiện sóng cầm tay 3 trong 1 FNIRSI DSO-TC3 (500KHz, 10MS/s)
FNIRSI DSO-TC3 là thiết bị đo lường điện tử đa năng tích hợp máy hiện sóng số, bộ phát tín hiệu, bộ kiểm tra linh kiện, đo thông mạch, đo điện áp, đo nhiệt độ – độ ẩm, giải mã hồng ngoại và các chức năng khác trong một thiết bị duy nhất. Thiết bị sử dụng màn hình TFT màu 2.4 inch, pin lithium sạc tích hợp, đảm bảo tính di động cao.
DSO-TC3 là phiên bản nâng cấp của DSO-TC2, cải tiến khả năng đo ESR của tụ điện, nâng cấp bộ phát tín hiệu, tăng băng thông và tốc độ lấy mẫu, mở rộng dải điện áp vào và khả năng kiểm tra diode. Các cải tiến giúp thiết bị hoạt động ổn định và chính xác hơn trong quá trình đo kiểm.
Thương hiệu: FNIRSI
Model: DSO-TC3
Xuất xứ: China (Trung Quốc)
Bảo hành: 12 Tháng
Thông số cơ bản
Màn hình: TFT màu 2.4 inch, đèn nền LED
Nguồn cấp: pin lithium sạc
Sạc: USB Type-C, +5V
Kích thước: 79 × 103 × 31mm
Giá đỡ: dạng gập tích hợp
Thông số máy hiện sóng
Tốc độ lấy mẫu thời gian thực: 10MSa/s
Băng thông: 500KHz
Trở kháng vào: 1MΩ
Ghép nối: AC/DC
Dải điện áp đo: 400V
Độ nhạy trục dọc (x1): 10mV – 10V
Dải thời gian: 1us – 10s
Chế độ kích hoạt: Auto / Normal / Single
Kiểu kích hoạt: sườn lên / sườn xuống
Đóng băng dạng sóng: có
Đo tự động: có
Thông số bộ phát tín hiệu
Sóng sine: 1–100KHz / 0–3.3V / 50%
Sóng vuông: 1–100KHz / 3.3V / 50%
Sóng xung (pulse): 1–100KHz / 3.3V / 0–100%
Sóng tam giác: 1–100KHz / 0–3.3V / 50%
Sóng răng cưa (ramp): 1–100KHz / 0–3.3V / 0–100%
DC: 0–3.3V
Chức năng kiểm tra linh kiện
Transistor (Triodes): Hệ số β: >10 và <600
Diode: Sụt áp thuận <4.5V
Diode ổn áp (Zener)
0.01~4.5V (vùng test 1-2-3)
0.01~32V (vùng test K-A-A)
MOSFET / FET / IGBT: Hỗ trợ JFET, IGBT, MOSFET
SCR / TRIAC
Điện áp kích hoạt <5V
Dòng kích cổng <6mA
Tụ điện: 25pF ~ 100mF
Điện trở: 0.01Ω ~ 50MΩ
Cuộn cảm: 10uH ~ 1000mH
Pin: 0.1 ~ 4.5V
Điện áp đầu vào: 0 ~ 40V
Cảm biến
DS18B20: 0–85℃
DHT1 (giữ nguyên theo tài liệu gốc): 0–60℃ / 5–95%
Giải mã hồng ngoại: Giao thức NEC
