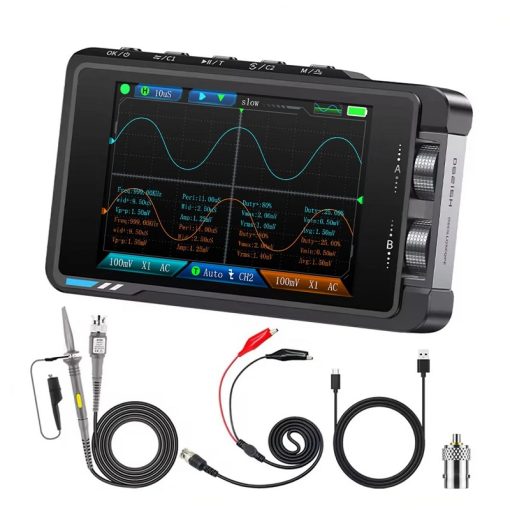

Máy hiện sóng 2 trong 1 FNIRSI DS215H (50MHz, 250MSa/s)

Máy hiện sóng 2 trong 1 FNIRSI DS215H (50MHz, 250MSa/s)

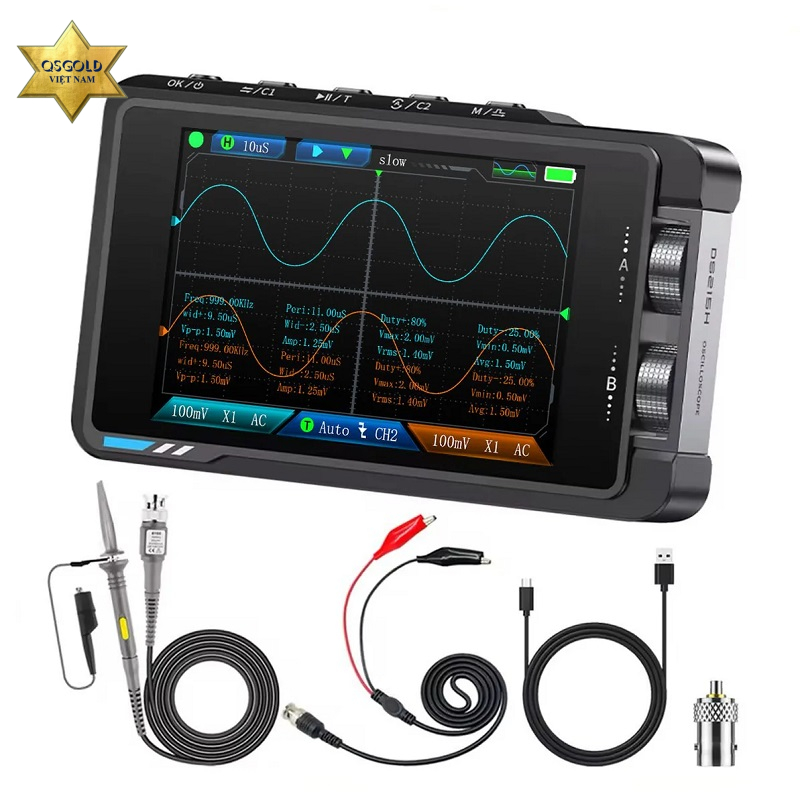

FNIRSI-DS215H là thiết bị đo kiểm 2 trong 1, tích hợp máy hiện sóng và bộ phát tín hiệu, được thiết kế cho lĩnh vực bảo trì và nghiên cứu phát triển (R&D).

Thiết bị cung cấp tốc độ lấy mẫu 250MSa/s và băng thông 50MHz, đảm bảo khả năng đo lường chính xác. Hỗ trợ đo điện áp đỉnh đến ±400V, phù hợp cho các ứng dụng điện áp cao.

Thiết bị hỗ trợ lưu ảnh dạng sóng, hiển thị trực quan trên màn hình IPS 3.5 inch. Bộ phát tín hiệu tích hợp hỗ trợ nhiều dạng sóng với tần số đến 50KHz, các tham số đầu ra có thể điều chỉnh linh hoạt.

Thiết kế nhỏ gọn, pin lithium 1500mAh cho thời gian hoạt động khoảng 4 giờ, thuận tiện sử dụng di động.

Thương hiệu: FNIRSI
Model: DS215H
Xuất xứ: Trung Quốc
Bảo hành: 12 tháng

Thông số kỹ thuật

Màn hình IPS 3.5 inch hiển thị sắc nét
Đèn nền: điều chỉnh độ sáng
Nguồn cấp: TYPE-C (5V/1A)
Pin: 1500mAh
Ngôn ngữ: Tiếng Trung, Tiếng Anh, Tiếng Đức, Tiếng Bồ Đào Nha, Tiếng Tây Ban Nha, Tiếng Hàn
Kích thước: ≈66x110x19.5mm
Khối lượng: ≈138g

Thông số máy hiện sóng
Số kênh: 2
Băng thông: 50MHz
Tốc độ lấy mẫu thời gian thực: 250MSa/s
Bộ nhớ lưu trữ: 14M
Thang thời gian: 20ns/div – 20s/div
Độ nhạy dọc: 10mV/div – 10V/div
Độ phân giải dọc: 8 bits
Trở kháng đầu vào: 1MΩ

Hiển thị & đo lường
Chế độ hiển thị dạng sóng: Scroll
Tham số đo: Cycle, Freq, Vpp, Max, Min, Avg, RMS, Amp, Duty cycle, Pulse width

Đầu dò & ghép nối
Hệ số suy hao đầu dò: 1x/10x
Ghép nối đầu vào: AC/DC

Trigger
Loại trigger: sườn lên / sườn xuống
Điện áp đỉnh: ±400V
Dải mức trigger: 8 grids (dương và âm)
Chế độ trigger: Auto / Normal / Single

Thông số bộ phát tín hiệu
Dạng sóng đầu ra: hỗ trợ nhiều dạng sóng
Tần số: 0-50KHz
Duty cycle sóng vuông: 0-100%
Biên độ: 0.1V-3.0V
