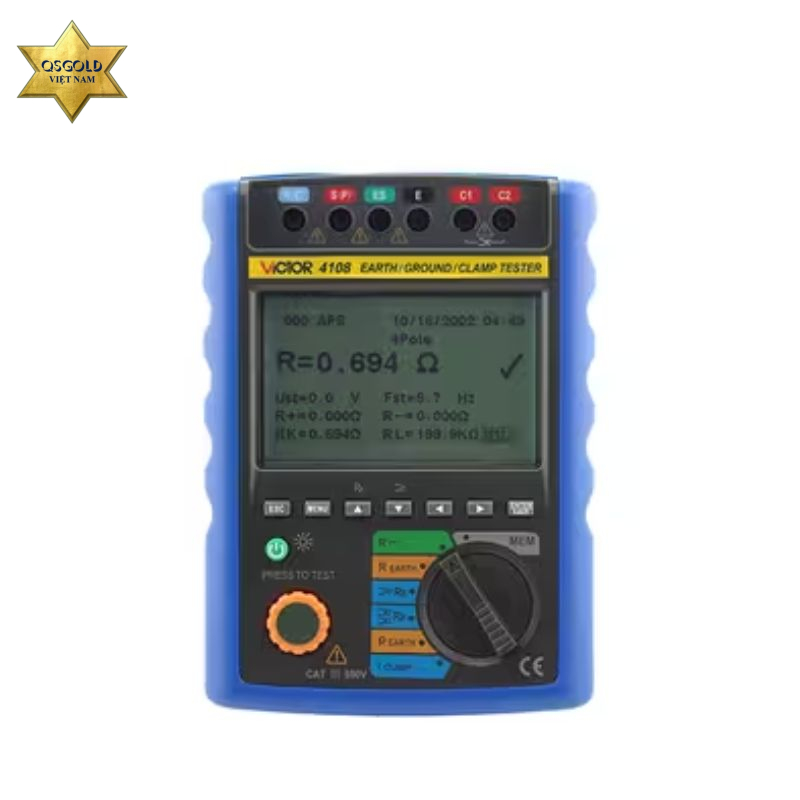

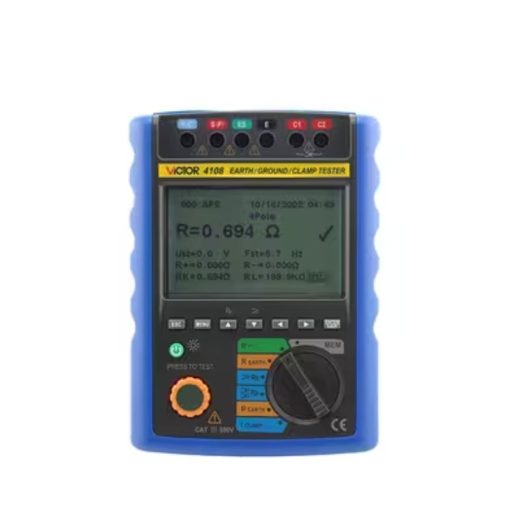

Máy đo điện trở nối đất đa chức năng VICTOR 4108

Máy đo điện trở nối đất đa chức năng VICTOR 4108 là thiết bị đo chuyên nghiệp được thiết kế để kiểm tra hệ thống tiếp địa theo nhiều phương pháp khác nhau, đáp ứng nhu cầu của kỹ sư điện, đơn vị thi công chống sét, bảo trì nhà máy, trạm biến áp, hệ thống năng lượng mặt trời và các công trình công nghiệp.

Thương hiệu: VICTOR
Xuất xứ: Trung Quốc (China).
Bảo hành: 12 tháng
Model: 4108

Thông số kỹ thuật

Chức năng đo

• Phương pháp đo điện trở nối đất (RE):
  • 2 cực
  • 3 cực
  • 4 cực
• Phương pháp đo điện cực chọn lọc:
  • 3 cực + 1 kẹp
  • 4 cực + 1 kẹp
• Đo bằng phương pháp kẹp đôi: Có
• Đo điện trở suất đất (ρ): Có
• Đo điện trở đẳng thế: Có
• Đo điện áp nhiễu AC/DC: Có
• Đo tần số nhiễu: Có
• Đo dòng điện bằng kẹp: Có

Tần số thử nghiệm

• 94Hz
• 105Hz
• 111Hz
• 128Hz
• Chế độ lựa chọn:
  • Tự động
  • Thủ công

Đặc tính đầu ra

• Điện áp thử AC (Um): Sóng sin 40Vrms
• Dòng thử AC (Im): 250mA
• Điện áp thử DC (Um-DC): 20VDC
• Dòng thử DC (Im-DC): 250mA

Đo điện trở nối đất

Điện trở nối đất RE (Rg)

• Phạm vi đo:
  • 0,02Ω ~ 199,9kΩ
• Độ chính xác:
  • ±(2% + 5)

Đo bằng kẹp đơn

• Phạm vi:
  • 0,02Ω ~ 19,99kΩ
• Độ chính xác:
  • ±(5% + 5)

Đo bằng kẹp đôi

• Phạm vi:
  • 0,02Ω ~ 100Ω
• Độ chính xác:
  • ±(10% + 2)

Điện trở DC (Rdc)

• Phạm vi:
  • 0,02Ω ~ 1999Ω
• Độ chính xác:
  • ±(2% + 2)

Đo điện trở suất đất

• Phạm vi:
  • 0 ~ 3768kΩ·m

Các chức năng hỗ trợ

• Kiểm tra điện trở cọc phụ Rs
• Kiểm tra điện trở cọc phụ Rh
• Loại bỏ ảnh hưởng điện trở dây đo (Rk)
• Cảnh báo giới hạn (LIMIT Alarm)
• Còi báo (Buzzer)
• Bộ nhớ lưu dữ liệu
• Đồng hồ thời gian thực (RTC)
• Đèn nền màn hình
• Phát hiện pin yếu
• Tự động tắt nguồn

Màn hình

• Loại màn hình:
  • LCD ma trận điểm
• Độ phân giải:
  • 240 × 128 pixel
• Có đèn nền

Giao tiếp

• USB cách ly
• Hỗ trợ truyền dữ liệu sang máy tính

Nguồn cấp

• 8 pin kiềm AA 1.5V

An toàn

• Tiêu chuẩn:
  • CAT III 600V
• Mức độ ô nhiễm:
  • Level 2
• Bảo vệ quá tải:
  • AC250V
• Điện áp chịu đựng:
  • AC3250V (50/60Hz) trong 5 giây
• Điện trở cách điện:

• EMC:
  • Class B

Kích thước và trọng lượng

• Kích thước:
  • 210 × 155 × 95 mm
• Trọng lượng:
  • Khoảng 900 g

Phụ kiện đi kèm

• 04 dây đo
• 04 cọc tiếp địa
• 02 kẹp đo
• Hướng dẫn sử dụng
