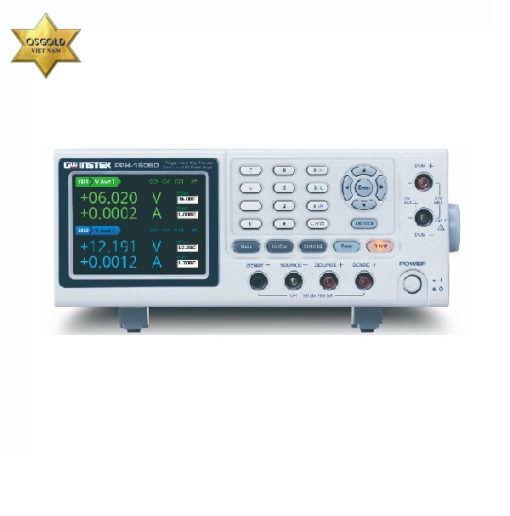

Bộ nguồn DC lập trình Gwinstek PPH-1506D (15V/5A/2CH)

Liên hệ

Hãng sản xuất: GWINSTEK
Model: PPH-1506D
Tình trạng: Còn hàng

Gọi ngay để có Giá Tốt !

»» Hải Yến: 0329.203.196

»» Văn Sơn: 086.888.9931

4.7/5 - (12 bình chọn)

Mô tả
Thông tin thương hiệu

Hãng sản xuất: GW INSTEK

Model: PPH-1506D

Xuất xứ: Trung Quốc

Bảo hành: 12 Tháng

Kênh 1

Công suất: 45W

Điện áp: 0 ~ 15V or 0 ~ 9V

Dòng điện: 0 ~ 3A or 0 ~ 5A

Kênh 2

Công suất: 36W

Điện áp: 0 ~ 12V

Dòng điện: 0~ 3.0A

Điện áp đầu ra Rising Time: 0.20ms (10% ~ 90%)

Điện áp đầu ra Falling Time: 0.30ms (90% ~ 10%)

2. ĐỘ ỔN ĐỊNH:

Điện áp: 0.01%+3.0mV

Dòng điện: NA

ĐIỀU CHỈNH (CV)

Tải: 0.01%+2mV

Dòng: 0.5mV

ĐIỀU CHỈNH (CC)

Tải: 0.01%+1mA

Dòng: 0.5mA

LẶP & NHIỄU (20Hz ~ 20MHz)

CV p-p: ≦5A:8mVp-p(20Hz~ 20MHz)

CV rms: 3mV(0~1MHz)

CC rms: NA

3. ĐỘ CHÍNH XÁC LẬP TRÌNH:

Điện áp: 0.05%+10mV

Dòng điện (CH1: 5A,10A/CH2:1.5A,3A): 0.16%+5mA(5A/3A)

Dòng điện (500mA): CH1: 0.16%+0.5mA

Dòng điện (5mA): CH1: 0.16%+5uA

4. ĐỘ CHÍNH XÁC ĐỌC LẠI:

Điện áp: 0.05%+3mV

Dòng điện (CH1: 5A,10A/CH2:1.5A,3A)

CH1: 0.2%+400uA(dải 5A ); CH2: 0.2%+400uA

Dòng điện (500mA): CH1: 0.2%+100uA(500mArange); CH2: NA

Dòng điện (5mA): Ch1: 0.2%+1uA(5mA range); CH2: 0.2%+1uA

5. THỜI GIAN HỒI ĐÁP:

Thời gian hồi đáp chuyển đổi (Phản hồi đến 1000% tải):

< 40uS (within 100mV, Rear)

< 50uS (within 100mV, Front)

< 80uS (within 20mV)

6. ĐỘ PHÂN GIẢI LẬP TRÌNH:

Điện áp: 2.5mV

Dòng điện: CH1: 1.25mA( dải đo 5A); CH2: 1.25mA

Dòng điện: CH1: 0.125mA(dải đo 500mA); CH2: NA

Dòng điện: 1.25uA(dải đo 5mA)

7. ĐỘ PHÂN GIẢI ĐỌC LẠI:

Điện áp: 1mV

Dòng điện: CH1: 0.1mA( 5A Range); CH2: 0.1mA( 3A Range)

Dòng điện:: CH1: 0.01mA ( 500mA Range); CH2: NA

Dòng điện: Ch1: 0.1uA( 5mA Range); CH2: 0.1uA( 5mA Range)

8. CHỨC NĂNG BẢO VỆ:

OVP

Độ chính xác: CH1: 0.8V; CH2:50mV

Độ phân giải OVP: 10mV

DVM

Độ chính xác đọc lại DC ( 23℃± 5℃): CH1: NA; CH2: 0.05%+3mV

Độ phân giải đọc lại: 1mV

Dải điện áp vào: 0 ~ 20VDC

Điện áp vào tối đa: -3V, +22V

Điện trở đầu vào và điện dung: 20MΩ

Điện trở đầu ra lập trình

Dải đo: CH1: 0.001Ω to 1.000 Ω; CH2: NA

Độ chính xác lập trình: 0.5% + 10 mΩ

Độ phân giải: 1mΩ

9. ĐO XUNG DÒNG ĐIỆN:

CẤP TRIGGER

5mA ~ 5A, 5mA/step

5mA ~ 3A, 5mA/step

10. HIGH TIME/LOW TIME/AVERAGE TIME:

33.3us to 833ms, 33.3us/step

TRIGGER DELAY: 0 ~ 100ms,10us/steps

GIÁ TRỊ ĐỌC TRUNG BÌNH: 1 ~ 100

LONG INTEGRATION PULSE TIMEOUT: 1S ~ 63S

LONG INTEGRATION MEASUREMENT TIME

850ms(60Hz)/840ms(50Hz) ~ 60s,or AUTO time 16.7ms/steps(60Hz), 20ms/steps(50Hz)

LONG INTEGRATION TRIGGER MODE: Rising, Falling, Neither

THIẾT BỊ ĐẦU CUỐI ĐẦU RA: CH1: Front / Rear Panel , CH2: Rear Panel

ĐẦU VÀO DVM : CH1: NA; Ch2: Front Panel

BỘ NỐI RƠ LE ĐIỀU KHIỂN : 150mA/15V ，5Voutput, 100mA

Nhiệt độ hoạt động: 0 ~ 40°C

Độ ẩm hoạt động: ≤ 80%

Nhiệt độ bảo quản: -20˚C ~ 70˚C

Độ ẩm bảo quản: < 80%

GIAO DIỆN PC REMOTE (tiêu chuẩn): GPIB / USB / LAN

11. CURRENT SINK CAPACITY :

Mức dòng thoát

CH1：0~4V: 3.5A 4~15V: 3.5A-(0.25A/V)*(Vset-4V)

CH2: 0~ 5V: 3A 5~12V: 3A-(0.25A/V)*(Vset-5V)

Bộ nhớ

Lưu/ Gọi lại: 5 Sets

12. NGUỒN ĐIỆN:

Nguồn vào: 90-264VAC ; 50/60Hz

13. CÔNG SUẤT TIÊU THỤ: 160W

14. KÍCH THƯỚC VÀ KHỐI LƯỢNG:

Kích thước: 222(W) x 86(H) x 363(D) mm

Trọng lượng: 4.5Kg

Phụ kiện

Hướng dẫn sử dụng (CD) x 1, Hướng dẫn sử dụng nhanh x 1, Dây nguồn x 1 (Phụ thuộc khu vực)

GTL-117 (Đo tối đa 10A) * 1

GTL-204A (Đo tối đa 10A) * 1

GTL-203A (Đo tối đa 3A) * 1

15. PHỤ KIỆN TÙY CHỌN MUA THÊM:

Cáp GPIB GTL-248

GTL-251 GPIB-USB-HS (Tốc độ cao)

Cáp USB GTL-246
