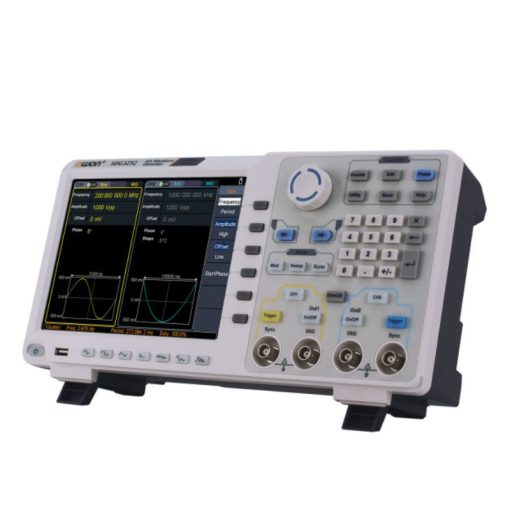

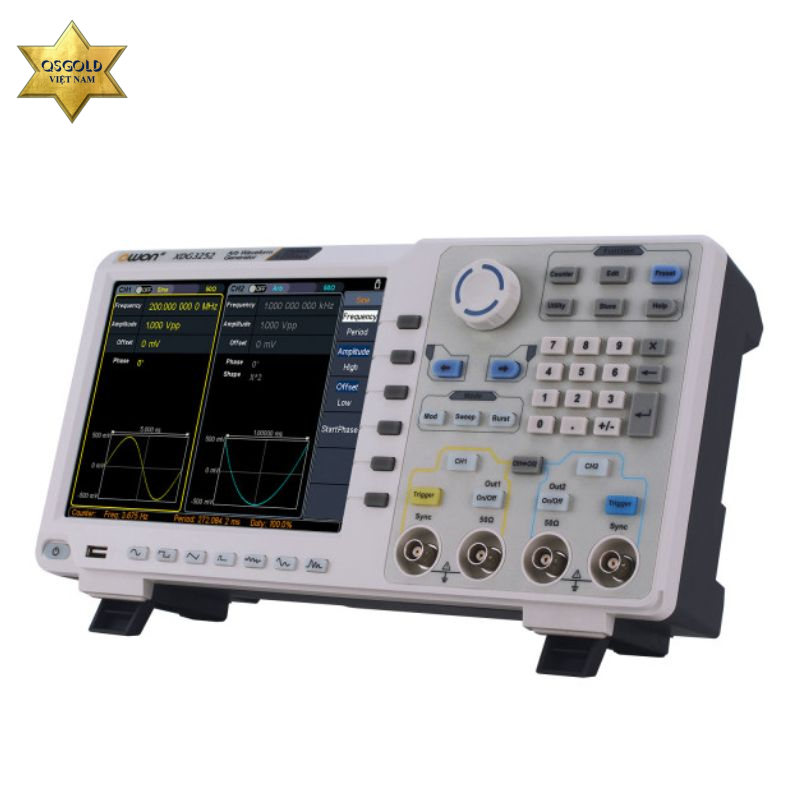

Máy phát xung OWON XDG3252

OWON XDG3252 là máy phát xung đa năng (Function/Arbitrary Waveform Generator) cao cấp thuộc dòng XDG3000 Series, được thiết kế để phục vụ các ứng dụng nghiên cứu, phát triển sản phẩm, kiểm tra thiết bị điện tử và tự động hóa công nghiệp. Thiết bị nổi bật với 2 kênh đầu ra độc lập, dải tần lên đến 250MHz, tốc độ lấy mẫu 1.25GSa/s cùng độ phân giải 14 bit, giúp tạo tín hiệu có độ chính xác và độ ổn định cao.

Thương hiệu: OWON
Xuất xứ: Trung Quốc (China).
Bảo hành: 12 tháng
Model: XDG3252

Thông số kỹ thuật máy phát xung OWON XDG3252

Hiệu năng

• Dải tần: 250MHz
• Số kênh: 2
• Tốc độ lấy mẫu: 1.25GSa/s
• Độ phân giải dọc: 14 bit

Dạng sóng đầu ra

• Sóng sin (Sine)
• Sóng vuông (Square)
• Sóng xung (Pulse)
• Sóng răng cưa (Ramp)
• Sóng nhiễu (Noise)
• Sóng hài (Harmonic)
• Dạng sóng tùy ý (Arbitrary Waveform)

Dải tần các dạng sóng

• Sóng sin: 1μHz – 250MHz
• Sóng vuông: 1μHz – 50MHz
• Sóng xung: 1μHz – 25MHz
• Sóng Ramp: 1μHz – 5MHz
• Sóng Harmonic: 1μHz – 125MHz
• Sóng Noise: 120MHz (-3dB, điển hình)
• Arbitrary Waveform: 1μHz – 15MHz

Độ chính xác

• Độ phân giải tần số: 1μHz
• Độ chính xác tần số: ±1ppm (0°C – 40°C)

Biên độ đầu ra

• 1mVpp – 10Vpp (≤40MHz)
• 1mVpp – 5Vpp (≤80MHz)
• 1mVpp – 2.5Vpp (≤120MHz)
• 1mVpp – 1Vpp (≤250MHz)

Độ chính xác biên độ

• ±(1% giá trị cài đặt + 1mVpp) (điển hình với sóng sin 1kHz, Offset 0V)

Độ phân giải biên độ

• 1mV hoặc 4 chữ số

Chế độ điều chế

OWON XDG3252 hỗ trợ các chế độ điều chế:

• AM
• FM
• PM
• PWM
• FSK
• 3FSK
• 4FSK
• PSK
• OSK
• ASK
• BPSK
• Sweep
• Burst

Bộ đếm tần số

• Dải đo: 100mHz – 200MHz

Giao tiếp

• USB Host
• USB Device
• LAN

Màn hình hiển thị

• LCD cảm ứng 8 inch
• Độ phân giải: 800 × 600 pixels

Kích thước và trọng lượng

• Kích thước: 340 × 177 × 90 mm
• Khối lượng: 2.5kg

• Phụ kiện đi kèm

  • Máy phát xung OWON XDG3252
  • Dây nguồn
  • Hướng dẫn sử dụng
  • Cáp USB
  • Cáp BNC
