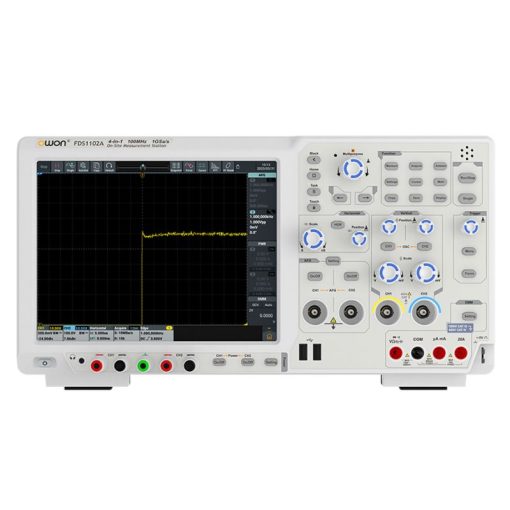

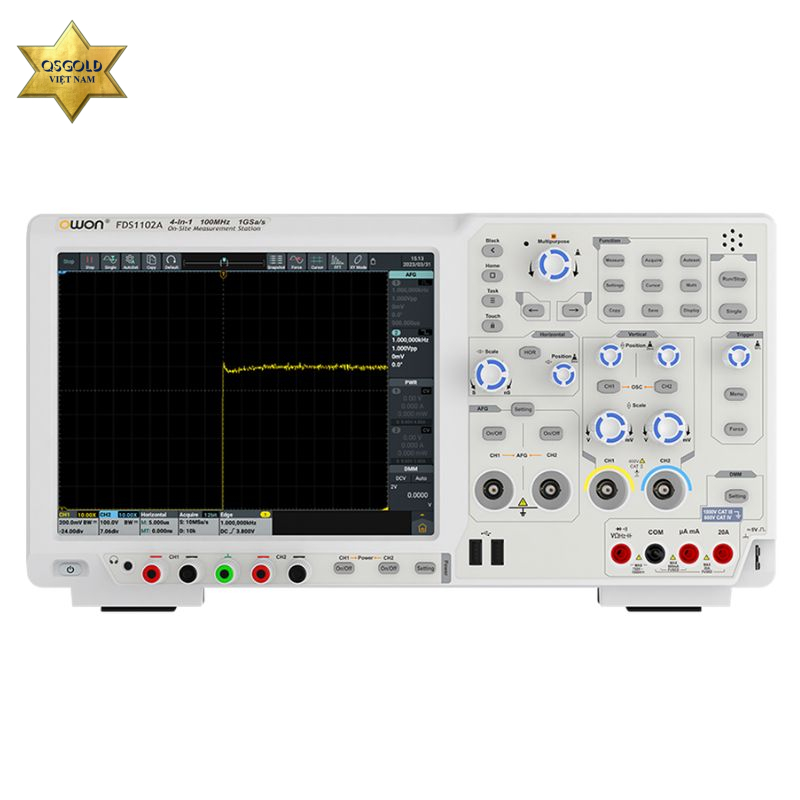

Máy hiện sóng số tích hợp nguồn DC và phát xung OWON FDS1102

OWON FDS1102 là thiết bị đo kiểm đa năng 4 trong 1, tích hợp máy hiện sóng số (Digital Oscilloscope), nguồn DC lập trình, máy phát tín hiệu (Function/Arbitrary Waveform Generator) và đồng hồ vạn năng số (Digital Multimeter) trong cùng một thiết bị. Đây là giải pháp lý tưởng dành cho kỹ sư điện tử, phòng R&D, trường học, trung tâm đào tạo và dây chuyền sản xuất.

Thương hiệu: OWON
Xuất xứ: Trung Quốc (China).
Bảo hành: 12 tháng
Model:FDS1102

Thông số kỹ thuật máy hiện sóng OWON FDS1102

Máy hiện sóng số (Digital Oscilloscope)

Hiệu năng

• Băng thông: 100MHz
• Số kênh: 2
• Tốc độ lấy mẫu: 1GS/s
• Độ phân giải ADC: 8 bit
• Độ dài bản ghi: 10M điểm

Đầu vào

• Trở kháng đầu vào: 1MΩ ±2%, song song với 15pF ±5%
• Khớp nối đầu vào: DC / AC / GND
• Điện áp đầu vào tối đa: 300Vrms (1MΩ)

Độ nhạy và thang thời gian

• Độ nhạy dọc: 1mV/div – 10V/div
• Thang thời gian: 2ns/div – 1000s/div (bước 1-2-5)

Chức năng đo

Đo bằng con trỏ (Cursor)

• ΔV giữa hai con trỏ
• ΔT giữa hai con trỏ
• ΔV và ΔT tự động

Đo tự động

OWON FDS1102 hỗ trợ nhiều phép đo tự động:

• Chu kỳ (Period)
• Tần số (Frequency)
• Độ rộng xung dương (+Pulse Width)
• Độ rộng xung âm (-Pulse Width)
• Thời gian tăng (Rise Time)
• Thời gian giảm (Fall Time)
• Duty Cycle (+/-)
• Điện áp đỉnh-đỉnh (Vpp)
• Giá trị RMS
• Điện áp cực đại (Maximum)
• Điện áp cực tiểu (Minimum)
• Biên độ (Amplitude)
• Điện áp đỉnh trên (Top)
• Điện áp đáy (Base)
• Overshoot
• Preshoot
• Đếm xung dương/âm
• Đếm cạnh lên/xuống
• Diện tích tín hiệu
• Diện tích theo chu kỳ
• Độ trễ A→B
• Góc pha
• FRR, FRF, FFR, FFF
• LRR, LRF, LFR, LFF

Phân tích dạng sóng

Hỗ trợ các phép toán:

• Cộng (+)
• Trừ (-)
• Nhân (×)
• Chia (÷)
• FFT
• Hàm người dùng (User Defined)
• Bộ lọc số (Digital Filter)

Lưu trữ

• Bộ nhớ trong: 128MB
• Lưu tối đa: 100 dạng sóng

Hiển thị Lissajous

• Băng thông: Toàn dải
• Sai số pha: ±3°

Hệ thống Trigger

Loại Trigger

• Edge
• Video
• Pulse
• Slope
• Runt
• Window
• Timeout
• Nth Edge
• Logic
• I²C
• SPI
• RS232
• LIN
• CAN

Chế độ Trigger

• Auto
• Normal
• Single

Chuẩn Video

• NTSC
• PAL
• SECAM

Giao diện kết nối

OWON FDS1102 được trang bị đầy đủ các cổng kết nối:

• HDMI
• USB Device ×1
• USB Host ×4
• LAN
• Trig Out (Pass/Fail)
• Jack tai nghe
• WiFi (Tùy chọn)

Ngoài ra còn tích hợp:

• Bộ đếm tần số (Frequency Counter)

Màn hình

• Loại: LCD cảm ứng
• Kích thước: 10.4 inch
• Độ phân giải: 1024 × 768

Thông số nguồn DC tích hợp

OWON FDS1102 tích hợp nguồn DC lập trình 2 kênh.

Số kênh

• CH1
• CH2

Thông số đầu ra

• Điện áp: 0.1 – 15V
• Dòng điện: 0.1 – 3A
• Công suất tối đa: 15W/kênh

Độ phân giải cài đặt

• Điện áp: 10mV
• Dòng điện: 10mA

Đồng hồ vạn năng số tích hợp

Thiết bị tích hợp đồng hồ số 4½ chữ số.

Chức năng đo

• Điện áp AC/DC
• Dòng điện AC/DC
• Điện trở
• Điện dung
• Tần số
• Chu kỳ nhiệm vụ (Duty Cycle)
• Kiểm tra diode
• Kiểm tra thông mạch

Đặc điểm

• True RMS
• Tự động chọn thang đo (Auto Range)
• Đáp ứng tần số: 40Hz – 1000Hz

Máy phát tín hiệu tích hợp

OWON FDS1102 tích hợp máy phát dạng sóng 2 kênh.

Thông số

• Số kênh: 2
• Tần số đầu ra tối đa: 50MHz
• Tốc độ lấy mẫu: 300MS/s
• Biên độ: 2mVpp – 10Vpp
• Độ dài dạng sóng: 8K
