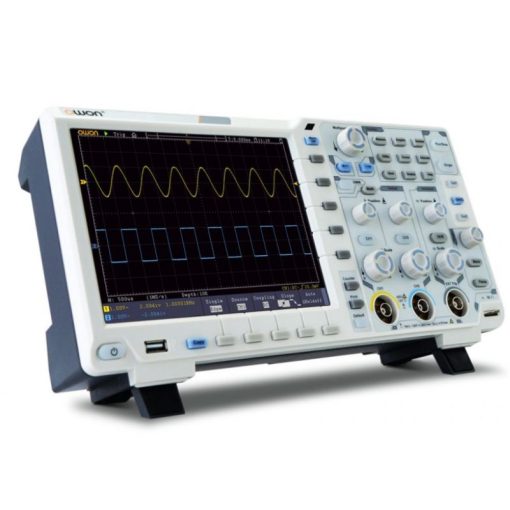

Máy hiện sóng OWON XDS3062A (60MHz 1GSa/s 2+1 kênh (external))

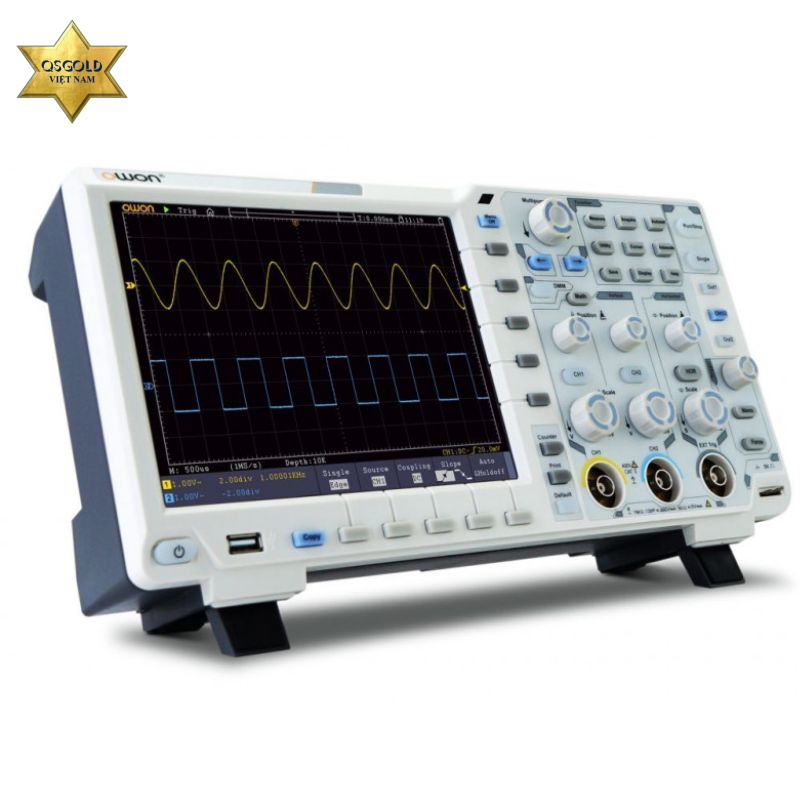

Máy hiện sóng OWON XDS3062A

OWON XDS3062A là máy hiện sóng số (Digital Oscilloscope) thuộc dòng XDS3000 của OWON, được thiết kế dành cho kỹ sư điện tử, kỹ thuật viên bảo trì, phòng nghiên cứu (R&D), trường học và các trung tâm đào tạo. Máy sở hữu băng thông 60MHz, 2 kênh đo + 1 kênh Trigger ngoài, tốc độ lấy mẫu 1GS/s và bộ nhớ sâu 40Mpts, đáp ứng hiệu quả nhu cầu kiểm tra, phân tích và sửa chữa các mạch điện tử thông dụng.

Thương hiệu: OWON
Xuất xứ: Trung Quốc (China).
Bảo hành: 12 tháng
Model: XDS3062A

Thông số kỹ thuật

Hiệu năng

• Số kênh: 2 kênh Analog + 1 kênh External Trigger
• Băng thông: 60MHz
• Tốc độ lấy mẫu: 1GS/s
• Bộ nhớ sâu: 40Mpts

Màn hình

• Loại màn hình: LCD màu
• Kích thước: 8 inch

Đầu vào

• Điện áp đầu vào tối đa:
  • 1MΩ: ≤300Vrms
  • 50Ω: ≤5Vrms

Trigger

Kiểu Trigger

• Edge
• Video
• Pulse
• Slope
• Runt
• Window
• Timeout
• Nth Edge
• Logic
• I²C (tùy chọn)
• SPI (tùy chọn)
• RS232 (tùy chọn)
• CAN (tùy chọn)

Chế độ Trigger

• Auto
• Normal
• Single

Chức năng đo tự động

• Vpp
• Vavg
• Vrms
• Frequency
• Period
• Vmax
• Vmin
• Vtop
• Vbase
• Vamp
• Rise Time
• Fall Time
• Duty Cycle
• Pulse Width
• Phase
• Delay
• Overshoot
• Preshoot
• Pulse Count
• Rise Edge Count
• Fall Edge Count
• Và nhiều thông số khác.

Chức năng toán học

• −
• ×
• ÷
• FFT

Lưu trữ

• 100 dạng sóng

Chức năng bổ sung

• Bộ đếm tần số (Frequency Counter)

Giao tiếp

• USB Host
• USB Device
• USB PictBridge
• Trigger Out (Pass/Fail)
• LAN
• VGA (tùy chọn)

Nguồn cấp

• 100 – 240V AC
• 50/60Hz
• CAT II

Kích thước và khối lượng

• Kích thước: 340 × 177 × 90 mm
• Khối lượng: 2,6 kg
