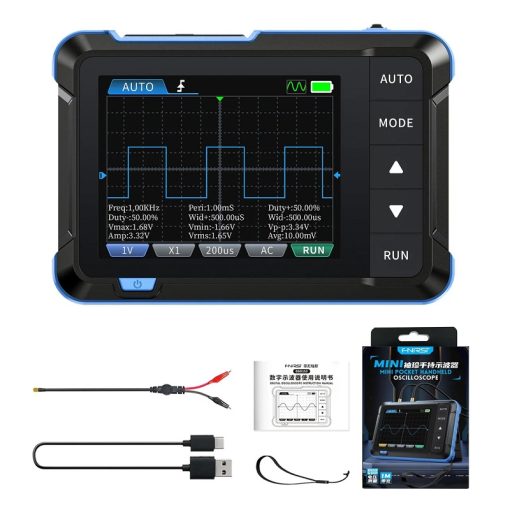

Máy hiện sóng mini FNIRSI DSO-153 (1MHz, 5MS/s)

Máy hiện sóng mini FNIRSI DSO-153 (1MHz, 5MS/s)

DSO-153 là thiết bị đo lường kết hợp giữa hiệu năng và tính di động, phù hợp cho bảo trì thường xuyên và giảng dạy. Thiết bị cung cấp tốc độ lấy mẫu thời gian thực 5MS/s, băng thông 1MHz và đầy đủ chế độ trigger (Auto / Normal / Single).

Thiết bị hỗ trợ đo cả tín hiệu tương tự tuần hoàn và tín hiệu số không tuần hoàn, với dải điện áp đo đến ±400V. Chức năng AUTO một nút giúp hiển thị dạng sóng nhanh chóng mà không cần cài đặt phức tạp.

Ngoài ra, thiết bị tích hợp bộ phát tín hiệu với 14 dạng sóng (tần số tối đa 10KHz). Màn hình LCD 2.8 inch (320×240) và pin lithium 1000mAh cho thời gian hoạt động khoảng 4 giờ.

Thương hiệu: FNIRSI
Model: DSO-153
Xuất xứ: China (Trung Quốc)
Bảo hành: 12 Tháng

Thông số kỹ thuật

Màn hình: 2.8 Inches / PPI: 320*240
Sạc USB: 5V/1A
Pin lithium: 1000mAh
Kích thước: 99×68.3×19.5mm
Khối lượng: 100g

Thông số máy hiện sóng
Số kênh: 1
Tốc độ lấy mẫu: 5MS/s
Băng thông: 1MHz
Độ nhạy dọc: 10mV/Div-10V/Div (theo bước 1-2-5)
Thang thời gian: 500ns/Div-20s/Div (theo bước 1-2-5)
Dạng sóng: có khả năng xuất 14 dạng sóng

Dải điện áp đo
X1: ±40V (Vpp: 80V)
X10: ±400V (Vpp: 800V)

Trigger
Chế độ: Auto / Normal / Single
Sườn trigger: Rising edge / Falling edge
Ghép nối: AC/DC

Thông số bộ phát tín hiệu
Tần số: 0-10KHz
Duty cycle: 0-100% (sóng chữ nhật và sóng răng cưa)
Biên độ: 0.1-3.3V

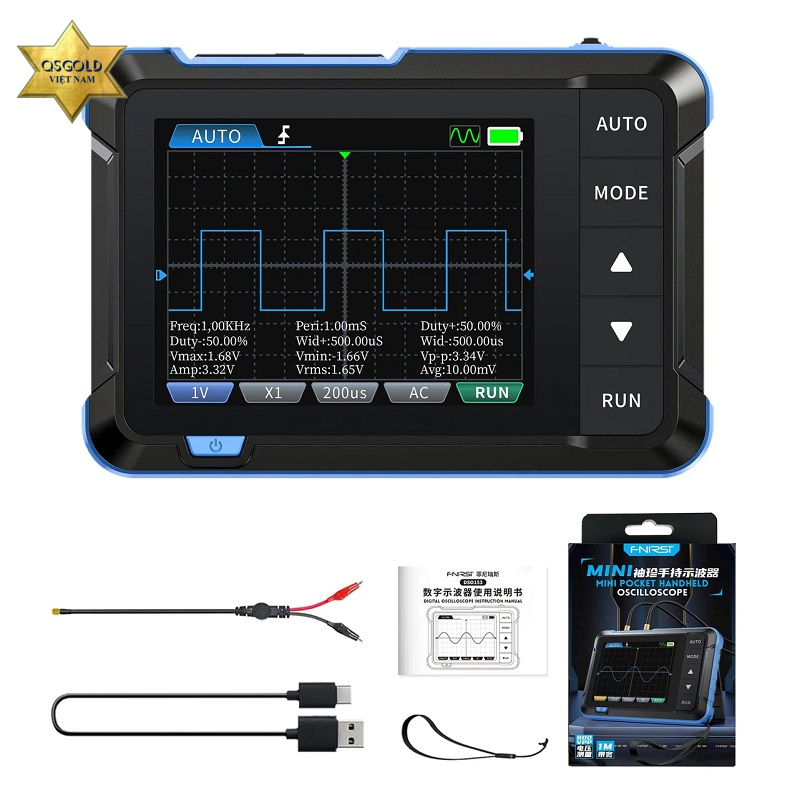

Cung cấp bao gồm:
Thân máy hiện sóng FNIRSI DSO-153 × 1
Đầu dò kẹp cá sấu × 1
Cáp sạc × 1
Dây đeo × 1
Hướng dẫn sử dụng × 1
Hộp đóng gói × 1
