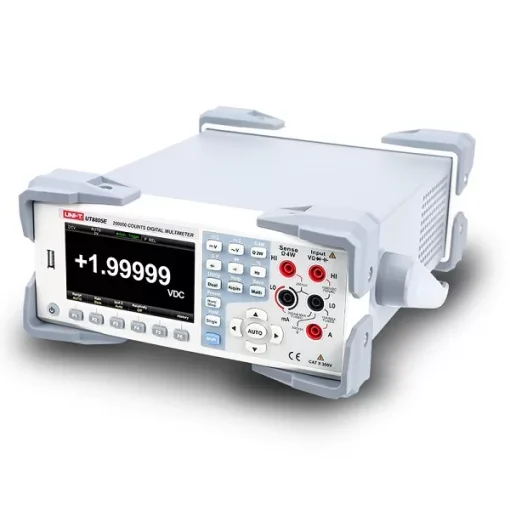

Đồng hồ vạn năng để bàn Uni-T UT8805E

Đồng hồ vạn năng để bàn Uni-T UT8805E

Hãng sản xuất: Uni-T
Model: UT8805E
Xuất xứ: Trung Quốc
Bảo hành: 12 Tháng

DC (V) 20mV/2V/20V/200V/1000V ±(0.008%+0.003%)
AC (V) 200mV/2V/20V/200V/750V ±(0.19%+0.05%)
DC (A) 200μA/2mA/20mA/200mA/2A/10A ±(0.050%+0.005%)
AC (A) 2mA/20mA/200mA/2A/10A ±(0.30%+0.1%)
Điện trở (Ω) 200Ω/2kΩ/20kΩ/200kΩ/2MΩ/10MΩ/100MΩ ±(0.012%+0.003%)
Điện dung (F) 2nF/20nF/200nF/2μF/20μF/200μF/2mF ±(1%+0.5%)
Tần số (Hz) 20Hz~1MHz ±(0.01%+0.003%)
Hiển thị bộ đếm: 200000

Phương pháp đo và các tính năng khác Uni-T UT8805E

1. Điện áp một chiều

Kháng đầu vào
– 10MΩ hoặc＞10GΩ cho thang đo 200mV, 2V và 20V
– 10MΩ ±2% cho thang đo 20V, 200V và 1000V
Dòng điện phân cực đầu vào:＜30 pA, thử nghiệm 25°C
Bảo vệ đầu vào: 1000 V cho tất cả các phạm vi
Tỷ lệ loại bỏ chế độ chung: 120dB (tối đa ±500 VDC cho điện trở cân bằng 1kΩ của dây đo LO)
Tỷ lệ loại bỏ chế độ bình thường: 60 dB (tốc độ đọc chậm)

2. Kháng chiến

Phương pháp đo: có thể lựa chọn điện trở 4 dây/2 dây
Bảo vệ đầu vào: 1000 V cho tất cả các phạm vi

3. Dòng điện một chiều

Bộ chuyển hướng dòng điện:
– Điện trở mẫu 100Ω ở thang đo 200mA và 2mA
– Điện trở mẫu 1Ω ở thang đo 20mA và 200mA
– Điện trở mẫu 8mΩ ở thang đo 2A và 10A
Bảo vệ đầu vào:
– Cầu chì nhanh có thể thay thế 250mA, 250V ở bảng mặt sau
– Cầu chì chậm 10A, 250V bên trong

4. Kiểm tra tính liên tục/điốt

Phương pháp đo: Sử dụng nguồn dòng không đổi 1mA ± 5% đo điện trở hoặc điện áp
Còi: Có
Ngưỡng liên tục: Có thể điều chỉnh
Bảo vệ đầu vào: 1000V

5. Điện áp xoay chiều RMS thực

Phương pháp đo: Đo RMS thực của khớp nối AC, bù tối đa 1000V trong phạm vi tùy ý
Hệ số đỉnh: Hệ số đỉnh 3 trong phạm vi đầy đủ
Trở kháng đầu vào: 1MΩ±2% trong tất cả các phạm vi với song song <100 pF
Băng thông bộ lọc AC: 20Hz ~ 100kHz
Tỷ lệ loại bỏ chế độ chung: 60 dB (đối với điện trở cân bằng 1kΩ của dây đo LO và＜60Hz, tối đa ±500 VDC)

6. Dòng điện xoay chiều RMS thực

Phương pháp đo
– Ghép DC với điện trở shunt và ghép AC với phép đo RMS thực (đo thành phần AC đầu vào)
Hệ số đỉnh: Hệ số đỉnh 3 trong phạm vi đầy đủ
Đầu vào tối đa: Dòng RMS＜10 A với thành phần DC
Điện trở Shunt: 0,008 Ω ở thang đo 2A và 10A, 1Ω ở thang đo 20mA và 200mA, 100Ω ở thang đo 200μA và 2mA
Bảo vệ đầu vào
– Cầu chì nhanh có thể thay thế 250mA, 250V ở bảng mặt sau UT8805E
– Cầu chì chậm Inter 10A, 250V

7. Chu kỳ và tần số

Phương pháp đo: Đo thời gian của số chu kỳ tín hiệu rồi tính tần số
Lưu ý: Tất cả các máy đo tần số sẽ đưa ra lỗi đối với tín hiệu điện áp thấp và tần số thấp

8. Đo điện dung

Phương pháp đo của UT8805E: Sạc điện dung bằng dòng điện không đổi và đo tốc độ tăng điện áp trung bình
Phương thức kết nối: 2 dây
Bảo vệ đầu vào: Tất cả các phạm vi 1000 V

9. Đo cảm biến tùy ý

Phương pháp đo: Cặp nhiệt điện, DCV, DCI, Ω(2 dây/4 dây), cảm biến loại đầu ra tần số và hỗ trợ bù điểm nối nguội cặp nhiệt điện tích hợp
Phân cực đầu ra: Có thể lựa chọn dương/âm
Khác: Chuyển đổi cài sẵn cho ITS-90, Pt100 và Pt385 của cặp nhiệt điện loại B, E, J, K, N, R, S, T

10. Đáp ứng tần số

Đo RMS thực: 100kHz

11. Lấy mẫu và kích hoạt

Tốc độ đo tối đa: 5000rdgs/s (2,5 lần đọc/s; 10 lần đọc/s; 5k lần đọc/s)
Độ trễ kích hoạt: 6ms ~ 10000ms tùy chọn
Đầu vào kích hoạt bên ngoài
– Mức đầu vào: Tương thích với TTL
– Điều kiện kích hoạt: Cạnh nâng/cạnh hạ tùy chọn
– Trở kháng đầu vào: ＞20kΩ /400pF (khớp nối DC)
– Độ rộng xung tối thiểu: 500μs
Đầu ra VMC
Cấp độ: Tương thích với TTL (tải đầu vào ≥1kΩ)
Phân cực đầu ra: Có thể lựa chọn dương/âm
Trở kháng đầu ra: 200Ω (điển hình)

12. Ghi lại lịch sử

Bộ nhớ dễ bay hơi: bản ghi đọc 10k
Bộ nhớ không bay hơi:
– Bộ lưu trữ NAND Flash 1GB, hệ thống lưu trữ lớn và dữ liệu thử nghiệm
– 6 bộ cấu hình giá trị đặt trước
– Hỗ trợ mở rộng đĩa U bên ngoài

13. Hàm toán học

Các phép toán: Đạt/Không đạt, Tương đối, tối thiểu/tối đa/trung bình, độ lệch chuẩn, dBm, dB, Giữ, biểu đồ, biểu đồ xu hướng, thanh, biểu đồ

14. Giao diện UT8805E

Loại giao diện: Máy chủ USB, Thiết bị USB, LAN, RS-232C, GPIB (tùy chọn)
