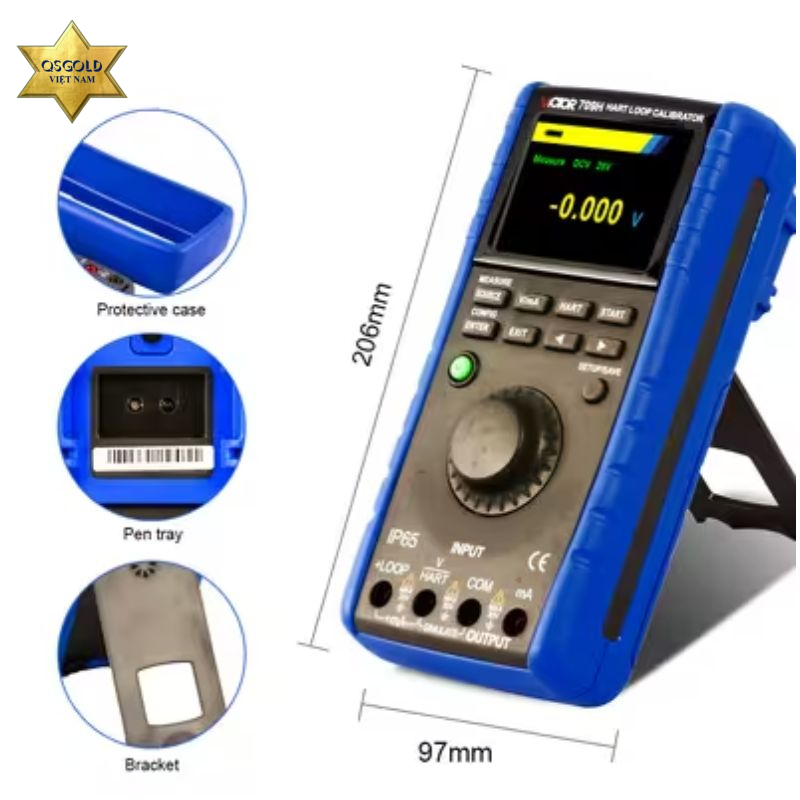

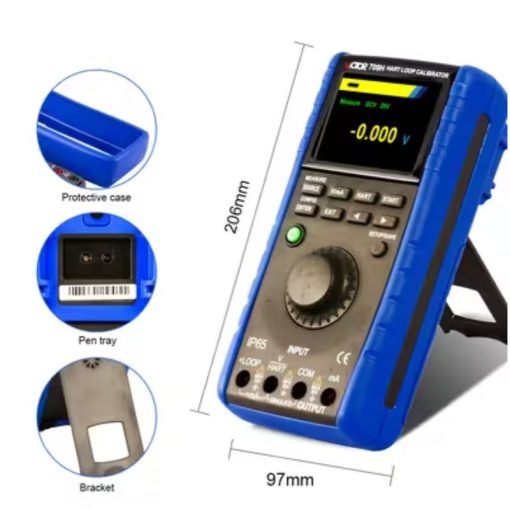

Bộ hiệu chuẩn vòng lặp giao tiếp HART VICTOR 709H

Bộ hiệu chuẩn vòng lặp giao tiếp HART VICTOR 709H là thiết bị hiệu chuẩn tín hiệu công nghiệp cao cấp, được thiết kế dành cho kỹ sư tự động hóa, kỹ thuật bảo trì và phòng hiệu chuẩn. Thiết bị tích hợp khả năng phát (Source), mô phỏng (Simulate), đo (Measure) tín hiệu dòng 4-20mA, cấp nguồn vòng lặp 24V và hỗ trợ giao tiếp HART, giúp cấu hình, chẩn đoán và hiệu chuẩn các transmitter HART nhanh chóng, chính xác.

Thương hiệu: VICTOR
Xuất xứ: Trung Quốc (China).
Bảo hành: 12 tháng
Model:709H

Thông số kỹ thuật VICTOR 709H

1. Chức năng phát tín hiệu (Source)

Dòng điện một chiều (DC mA)

• Phạm vi: 0,000 ~ 22,000 mA
• Độ chính xác: ±(0,01% giá trị cài đặt + 0,015% phạm vi)
• Độ phân giải: 1 µA

Mô phỏng bộ phát tín hiệu (Simulate)

• Phạm vi: 0,000 ~ 22,000 mA
• Độ chính xác: ±(0,01% giá trị cài đặt + 0,015% phạm vi)
• Độ phân giải: 1 µA

Nguồn cấp ngoài

• Điện áp: 5 ~ 28 V

2. Chức năng đo (Measure)

Điện áp DC (DCV)

• Phạm vi: -2,000 ~ 28,000 V
• Độ chính xác: ±(0,01% giá trị đo + 0,01% phạm vi)
• Độ phân giải: 1 mV

Dòng điện DC (DCmA)

• Phạm vi: -4,000 ~ 33,000 mA
• Độ chính xác: ±(0,01% giá trị đo + 0,01% phạm vi)
• Độ phân giải: 1 µA

Nguồn cấp vòng lặp (Loop Power)

• Điện áp đầu ra: 24 V
• Dòng cấp tối đa: 22 mA
• Hỗ trợ cấp nguồn trực tiếp cho transmitter 2 dây

Giao tiếp HART

VICTOR 709H hỗ trợ đầy đủ các chức năng giao tiếp HART:

• Hỗ trợ các lệnh chuẩn HART (Universal Commands)
• Hỗ trợ các lệnh ứng dụng chung (Common Practice Commands)
• Đọc thông tin cơ bản của thiết bị HART
• Kiểm tra và chẩn đoán transmitter
• Hiệu chuẩn và tinh chỉnh transmitter HART
• Lưu trữ tối đa 20 cấu hình thiết bị HART
• Tích hợp điện trở HART:
  • Không tải: 1 kΩ
  • Khi giao tiếp HART: 750 Ω

Chức năng đặc biệt

• Chuẩn bảo vệ IP65
• Đèn nền màn hình
• Điều chỉnh độ sáng đèn nền
• Đầu ra bước 25% / 100%
• Chức năng Auto Ramp (đường dốc tự động)
• Chức năng Auto Step (bước tự động)
• Chuyển đổi hiển thị mA / %
• Tự động tắt nguồn
• Tự động nhận biết nguồn cấp
• Hiển thị pin yếu

Giao tiếp máy tính

• Giao tiếp USB cách ly hồng ngoại
• Hỗ trợ điều khiển từ xa
• Hỗ trợ chuẩn lệnh SCPI
• Thu thập dữ liệu từ máy tính
• Quản lý và lưu trữ dữ liệu đo
• Điều khiển thiết bị bằng phần mềm chuyên dụng

Thông số chung

• Tiêu chuẩn an toàn: EN61010-1:2001
• Tiêu chuẩn EMC: EN61326-1:2006
• Chứng nhận: CE
• Cách điện: DC500V / 50MΩ
• Màn hình: TFT màu 3,2 inch
• Nguồn cấp:
  • 4 pin AA 1.5V
  • Bộ chuyển đổi nguồn (Adapter)
• Kích thước: 206 × 97 × 60 mm
• Trọng lượng: Khoảng 600 g

Bộ sản phẩm gồm

• 01 Bộ hiệu chuẩn vòng lặp giao tiếp HART VICTOR 709H
• Pin AA
• Bộ chuyển đổi nguồn
• Dây đo tiêu chuẩn
• Hướng dẫn sử dụng
• Hộp đựng sản phẩm
