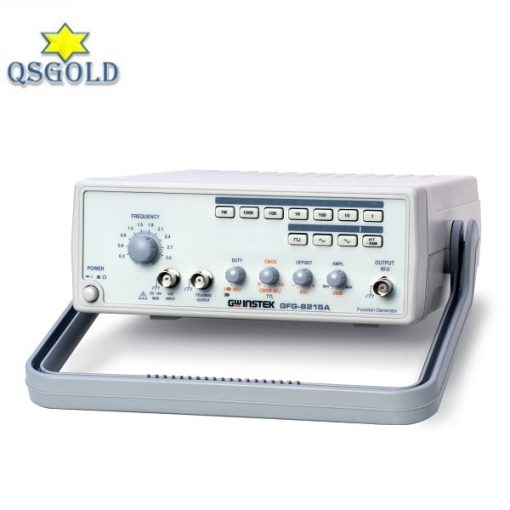

Máy phát xung tương tự Gwinstek GFG-8215A (3Mhz)

Hãng sản xuất: GW INSTEK
Model: GFG-8215A
Xuất xứ: Trung Quốc
Bảo hành: 12 tháng

– Xung ra: sin, vuông, tam giác, răng cưa, TTL, CMOS
– Tần số: 0.3Hz ~ 3MHz (7 Khoảng)
– Trở kháng: 50Ω±10％
– Sóng sin
Độ biến dạng: < 1%, 0.3Hz ~ 200kHz
Độ méo hài: < 35dB
Độ phẳng: < 0.3dB, 0.3Hz ~ 300kHz; < 0.5dB, 300kHz ~ 3MHz n- Xung tam giác: độ tuyến tính: > 98%, 0.3Hz ~ 100kHz; > 95%, 100kHz ~ 3MHz
– Xung vuông:
Đối xứng: ±2%
Rise/ Fall time: ≦100ns
– Đầu ra CMOS: 4Vpp±1Vpp ~ 14.5Vpp; Rise/ Fall Time: < 120nS
– Đầu ra TTL: ≧3Vpp ; Fan out; 20 TTL Load ;Rise/Fall Time ≦25ns
– VCF ( điện áp kiểm soát tần số): 0V ~ 10V±1V; 10kΩ
Nguồn : AC115V/230V±15%, 50 / 60Hz
Khối lượng : 2.0Kg
Kích thước: 251(W) x 91(H) x 291(D) mm
Phụ kiện gồm : Máy chính, HDSD, Nguồn, Đầu GTL-101× 1
